PowerGuard Outdoor, modern savunma platformlarının ihtiyaç duyduğu üç kritik kabiliyeti tek bir kompakt sistemde birleştiren askeri sınıf bir frekans dönüştürme platformudur: frekans dönüşümü (50 Hz ↔ 60 Hz / 400 Hz), izolasyonlu AC-AC güç dönüşümü ve akıllı güç dağıtım birimi (PDU). TEDEG Savunma tarafından dış ortam koşulları için sertifikalı şekilde tasarlanmış olan cihaz; 360–450 VAC, 50/60 Hz giriş gerilimini, askeri ekipmanların gereksinim duyduğu 115 VAC 60 Hz ve 115 VAC 400 Hz çıkış formatlarına yüksek kararlılıkla ve düşük harmonik bozulma ile dönüştürür.

MIL-STD-810F çevresel dayanım, MIL-STD-461E EMI/EMC uyumluluğu ve MIL-STD-1399B gemi güç sistemleri standardı ile saha şartlarına özel hazırlanmıştır. Yağmur, toz, nem ve titreşim dayanımına ek olarak –32 °C / +55 °C geniş sıcaklık aralığı, 3000 m irtifa ve 270 kg ağırlığı ile karada, denizde ve havada konuşlu sistemlerde kesintisiz çalışır. Çift OLED ekran (Bilgi + Hata), her çıkış için renk kodlu fiziksel butonlar, Ethernet tabanlı web sunucusu ve masaüstü GUI yazılımı sayesinde operatöre hem yerel hem uzaktan tam kontrol imkânı sunar.

Ürüne Genel Bakış

PowerGuard Outdoor, savunma platformlarının nadiren tek bir cihazda buluşturmayı başardığı çoklu kabiliyet kombinasyonunu tek kasada sunar. Aviyonik sistemler için 115 VAC 400 Hz, kara ve genel askeri ekipmanlar için 115 VAC 60 Hz çıkış aynı anda mevcuttur. Cihazın dahili akıllı güç dağıtım mimarisi, toplam 7 bağımsız izole çıkışı yük durumuna göre otomatik olarak yönetir ve operatörün her çıkışı bağımsız aç/kapat etmesine olanak tanır.

Statik double conversion topolojisi ve IGBT tabanlı yüksek frekanslı PWM mimarisi sayesinde yüke sunulan enerji; şebekedeki harmonikler, geçici darbeler ve faz dengesizliklerinden bağımsız, %5'in altında THD ile kararlıdır. İzole çıkış trafosu yüksek voltaj yalıtımı sağlar; özellikle 400 Hz aviyonik test ekipmanları, özel askeri motorlar ve kalibrasyon laboratuvarı yükleri için kritik önem taşır.

PowerGuard Outdoor'u Kimler Tercih Eder?

• Sahra havaalanı, helikopter ve uçak yer destek (GSE) operatörleri
• Deniz, hava ve kara araç-üstü güç sistem entegratörleri
• Mobil komuta-kontrol ve sahra haberleşme aracı üreticileri
• 60 Hz ve 400 Hz gereksinimi olan test ve kalibrasyon laboratuvarları
• Savunma ana yüklenicileri ve TSK tedarik birimleri
• İleri karakol, sahra hastanesi, geçici askeri kamp ekipleri
• Veri merkezi, hastane ve kritik altyapı operatörleri

Technical Specifications

PowerGuard Outdoor'u Öne Çıkaran 8 Kabiliyet

1. Çift Frekans Dönüşümü – Tek Sistemde 60 Hz + 400 Hz

PowerGuard Outdoor'un en belirleyici özelliği çift frekans çıkışı sunmasıdır. Pek çok platformda 60 Hz kara ekipmanları ve 400 Hz aviyonik sistemleri için ayrı çevirici kullanılır; PowerGuard her ikisini tek kasada sağlayarak hem yer kaplamayı hem lojistiği önemli ölçüde azaltır.

2. Akıllı Güç Dağıtım Birimi (PDU)

Cihazın iç mimarisi, klasik bir frekans çeviricinin ötesine geçer: dahili PDU mantığı ile 7 ayrı izole çıkışı yük durumuna göre otomatik olarak anahtarlar. Operatör, ön paneldeki renk kodlu butonlar veya uzaktan Ethernet GUI/web üzerinden her çıkışı bağımsız aç/kapat edebilir.

3. Ethernet Web Sunucu + Masaüstü GUI

Cihaz, gömülü web sunucusu sayesinde ek yazılım yüklemeden tarayıcı üzerinden erişilir. Ek olarak TEDEG Frekans Convertor Monitör masaüstü uygulaması ile gelişmiş kontrol ve veri kaydı yapılabilir; SCADA/EMS/NMS entegrasyonu mümkündür.

4. Gerçek Zamanlı V / A / Hz İzleme

Tüm girişlerde ve 7 çıkışın tamamında gerçek zamanlı gerilim, akım ve frekans değerleri izlenir; aşırı/düşük gerilim, aşırı/düşük frekans, dengesiz yük, sıcaklık, kontaktör/sigorta arızaları ve haberleşme hatalarına yönelik anlık alarm bildirimleri gelir.

5. Çift OLED Ekran Arayüzü

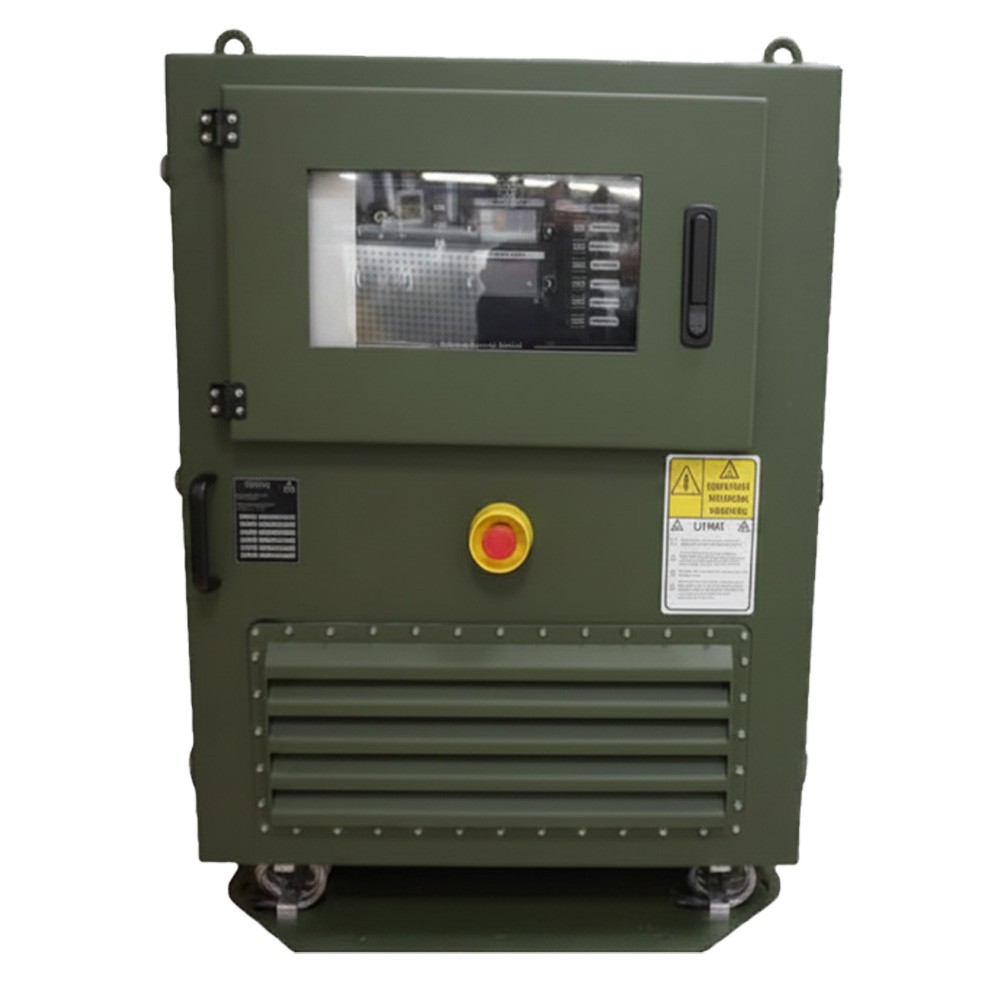

Bağımsız Bilgi ve Hata ekranları, her çıkışa özel renk kodlu fiziksel kontrol butonları, Activate/Deactivate All, Sessiz Mod, Reset ve Buzzer kontrolleri ile kullanım son derece pratiktir.

6. Statik Double Conversion + IGBT PWM

Hareketli parça olmadan AC ⇒ DC ⇒ regenerated AC mimarisi ile şebeke bozuklukları yüke yansımaz. IGBT tabanlı yüksek frekanslı PWM modülasyonu çıkışta < %5 THD ile kararlı sinüs sağlar.

7. Üstün Aşırı Yük Performansı

0,8 PF'de 5 yük → 5 dk, 0 yük → 5 sn, 0 anlık → 1 sn dayanımı motor kalkışları ve kapasitif yükler altında devre dışı kalmamayı sağlar.

8. Tam Askeri Standart Uyumluluğu

MIL-STD-810F çevresel dayanım, MIL-STD-461E EMI/EMC ve MIL-STD-1399B gemi güç sistemleri standardına uyumluluk; cihazı gerçek bir savunma seviyesi (defense grade) güç sistemi yapar.

Kullanım Alanları

Savunma ve Havacılık

• İleri karakollar ve mobil askeri kamplar – 60 Hz besleme
• Sahra havaalanları ve helikopter pistleri – 400 Hz aviyonik test ve besleme
• Deniz, hava ve kara platformları – araç üstü güç ve gemi yardımcı güç
• Mobil komuta-kontrol araçları ve konteyner sistemleri
• Aviyonik üretim ve test tezgâhları

Endüstriyel Uygulamalar

• Test ve kalibrasyon laboratuvarları (60 Hz / 400 Hz)
• Hassas üretim hatları ve özel proses uygulamaları
• Ağır sanayi ve otomasyon sistemleri

Kritik Altyapı

• Hastaneler ve sağlık merkezleri
• Veri merkezleri ve kritik IT altyapıları
• Acil durum ve afet yönetim sistemleri

Mobil ve Taşınabilir

• Saha operasyonları ve geçici konuşlanma
• Konteyner içi çevirici çözümleri

Sıkça Sorulan Sorular

60 Hz ve 400 Hz çıkışları aynı anda alınabilir mi?

Evet. Cihaz iki frekansı eş zamanlı olarak üretir. KN2-KN6 60 Hz, KN7-KN8 400 Hz çıkış sağlar. 7 çıkışın tümü bağımsız ve izoledir.

Akıllı PDU özelliği ne demek?

Cihazın içinde 7 çıkışı yük durumuna göre otomatik anahtarlayan bir güç dağıtım birimi mantığı vardır. Operatör herhangi bir çıkışı bağımsız aç/kapat edebilir.

Hangi askeri standartları karşılar?

MIL-STD-810F (çevresel), MIL-STD-461E (EMI/EMC) ve MIL-STD-1399B (gemi güç sistemleri) standartlarına uygundur.

Cihazı tarayıcıdan mı yoksa yazılımdan mı kontrol etmem gerekir?

İkisi de mevcut. Cihaz dahili web sunucu çalıştırır; tarayıcıdan ek yazılım yüklemeden erişilir. Detaylı kontrol için masaüstü GUI yazılımı da vardır.

Dış ortamda yağmur altında çalışır mı?

Evet. MIL-STD-810F'ye uygun olarak yağmur, su sıçraması, toz, nem, titreşim ve şok testlerinden geçmiştir; -32°C / +55°C arası dış ortam kullanımına uygundur.

Sahra havaalanı uygulamasında kullanılabilir mi?

Evet, bu cihaz tam olarak bu tür uygulamalar için tasarlanmıştır. 400 Hz çıkışları (KN7 ve KN8 – her biri 4 kVA) uçak ve helikopter aviyonik sistemlerinin yer destek beslemesi için kullanılır.

Teklif İsteyin

Proje gereksinimlerinize uygun konfigürasyon, fiyat ve teslim süresi için TEDEG Savunma satış ekibiyle iletişime geçin.
