تكامل الأنظمة

يبدأ التكامل من بنية الطاقة والبيانات في المنصة كما هي فعلياً، لا كما يودّ الرسم أن تكون: المصادر المتاحة (الشبكة العامة، والمولّد، وUPS، وبطارية المركبة)، والأحمال وأولوياتها، والناقل الذي تستخدمه أنظمة المهمة، وتوزيع حزمة الكابلات والموصلات المركّب بالفعل. وننتج من ذلك دراسة توافق مع المنصة تبيّن أين تلائم وحداتنا، وما التغييرات اللازمة في حزمة الكابلات، وأي مخاطر EMI/EMC تقع بين المعدات المتجاورة مثل الرادار وأجهزة الراديو ومشغّلات المحركات.

ثم يُحدَّد تكوين الوحدات للمنصة: عدد المخارج وتقديراتها، وأولوية المصادر، وأطقم الموصلات، وإعدادات البروتوكول. وتُجرى محاكاة ملف الأحمال ومسوحات EMI الأولية بالاشتراك مع فريق الجودة لديكم حيثما يتطلب البرنامج ذلك. ويدعم مهندسونا التركيب في الميدان، تليه اختبارات التحقق الوظيفي على المركبة أو الموقع واختبارات قبول النظام التي تحدّدونها. وتُغذّي نتائج المركبات التجريبية تكوين الإنتاج التسلسلي.

دراسة التوافق مع المنصة هي أول التسليمات: وثيقة ترسم خريطة المصادر والأحمال والواجهات، وتبيّن التكوين المختار لكل وحدة، وتسرد التغييرات في حزمة الكابلات والتثبيت. ويلي ذلك تصميم حزمة الكابلات في صورة رسومات وجداول توزيع أطراف الموصلات (Pin-out) باستخدام موصلات من سلسلة MIL-DTL-38999 حيثما تسمح المنصة، لتبقى التغييرات في حزمة الكابلات القائمة في حدها الأدنى.

وتتسلمون للتركيب تعليمات التجميع وتعريفات واجهات الموصلات والكابلات لكل وحدة. وتُجرى اختبارات التحقق الوظيفي واختبارات قبول النظام وفق إجراءات مكتوبة، وتُسلَّم السجلات مع المعدات إلى جانب نماذج الفحص النهائي والاختبار الوظيفي المقترنة بالرقم التسلسلي. وحيثما تعمل عدة وحدات من وحداتنا معاً، مثل وحدة PDU مع UPS ومحوّل تردد، تُسلَّم بوصفها طقماً متوافقاً مُكوَّناً ومتحققاً منه مقابل ملف الأحمال نفسه، مع جهة اتصال واحدة للتصميم والتكامل ودعم الاختبار وخدمة ما بعد البيع.

يُصمَّم تكامل طاقة المركبات حول MIL-STD-1275 لشبكة المركبة بجهد 28 VDC وMIL-STD-461 للتوافق الكهرومغناطيسي مع معدات الرادار والراديو والمستشعرات التي تتشارك المنصة. وعلى المنصات البحرية تتبع واجهة الطاقة معيار MIL-STD-1399. ويستخدم تكامل البيانات CAN-Bus، بما في ذلك SAE J1939 على نواقل المركبات، وRS-485 وEthernet، بحيث تكون حالة وحداتنا مرئية من حاسوب المهمة لا من لوحة منفصلة.

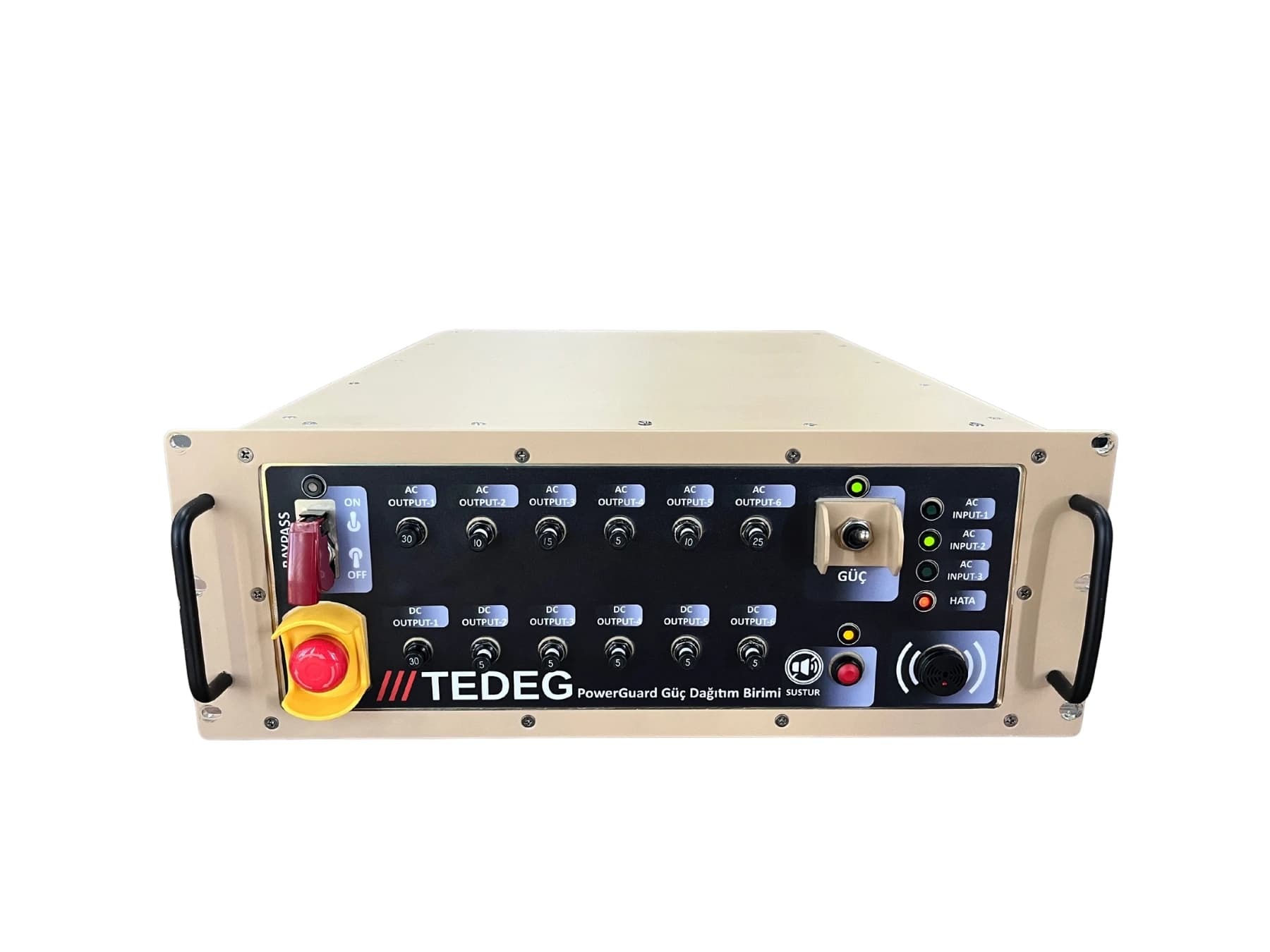

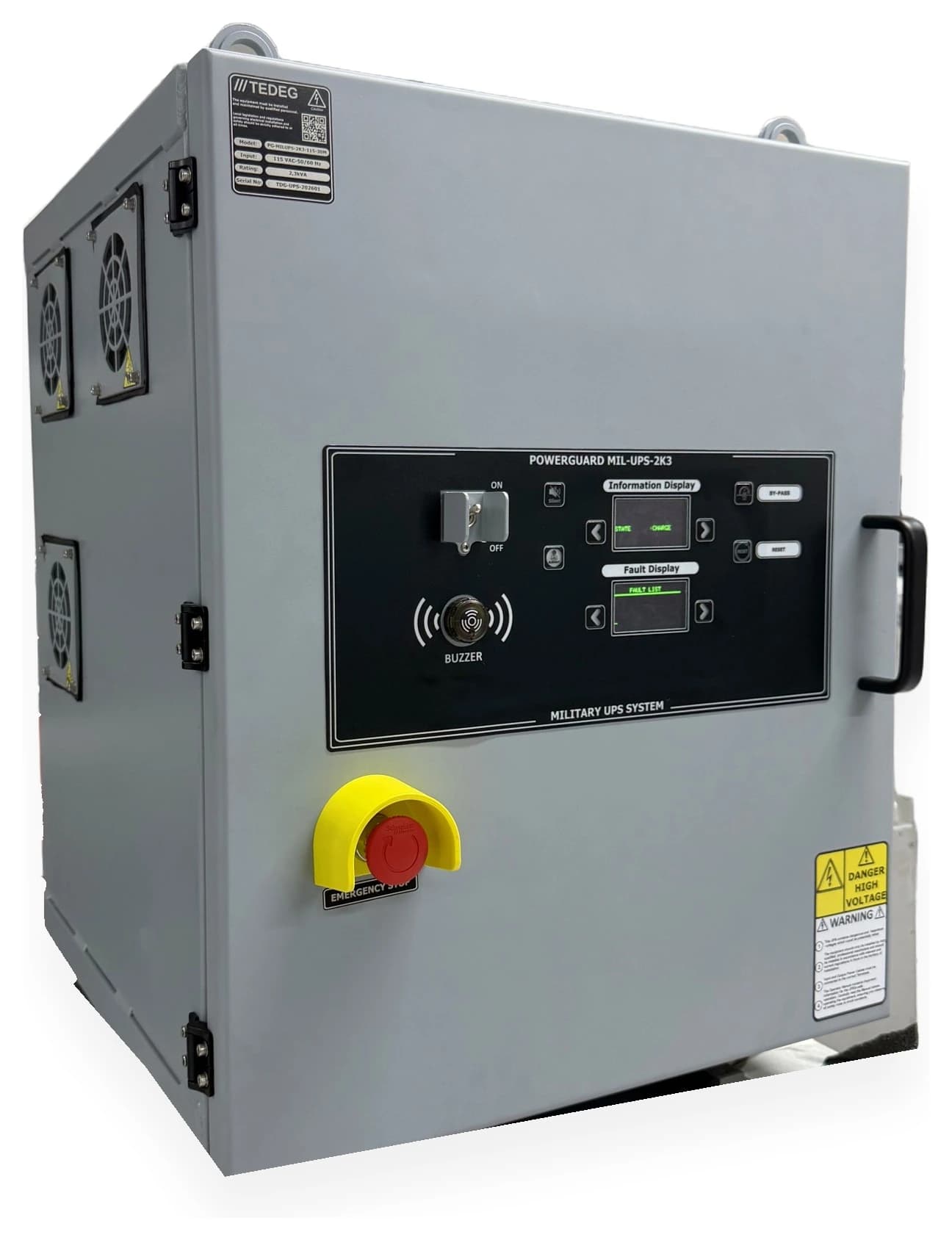

وتغطي عائلات المنتجات حالات التكامل التي نصادفها في أغلب الأحيان. فوحدة PDU-RT5002 توزّع ثلاثة مصادر بجهد 220 VAC مع تبديل حسب الأولوية وقواطع لكل مخرج ومراقبة عبر Ethernet في رف بمقاس 19 بوصة وارتفاع 4U. ووحدة PowerGuard MIL-UPS-2K3 مزوّد طاقة غير منقطع (UPS) عسكري بطوبولوجيا التحويل المزدوج Online، مصمَّم وفق MIL-STD-1399 وMIL-STD-810G وMIL-STD-461F، مع تجاوز يدوي (bypass) للصيانة تحت الحمل. وتحوّل وحدة إدارة الطاقة TPS-28 جهد 230 VAC إلى مخارج معزولة بجهد 28 VDC قابلة للتبديل كلٌّ على حدة مع قياس لكل قناة عبر RS-485. وبالنسبة إلى الأنظمة الميدانية، يجمع محوّل PowerGuard Outdoor بين مخارج 60 Hz و400 Hz ووحدة PDU مدمجة في حاوية خارجية واحدة.
