ما الذي تقوله علامة "mil-spec" وما الذي لا تقوله
وحدتان تؤديان العمل نفسه: كلتاهما تحوّل 230 VAC من الشبكة إلى 24 VDC بقدرة 1 kW. إحداهما مزوّد طاقة تجاري من كتالوج صناعي، والأخرى محوّل AC-DC بمواصفات عسكرية. قد يختلف السعر بينهما عدة أضعاف، ومقارنة عروض الأسعار من دون معرفة السبب لا تقل خطورة عن كتابة "متوافق مع MIL-STD" في مواصفة مزوّد طاقة بمواصفات عسكرية والمضي قدمًا.
"mil-spec" ليست شهادة. إنها تعني أن المنتج صُمم وفق متطلبات المعايير العسكرية وأن هذا الادعاء يمكن توثيقه. وقد شرحنا المعايير نفسها في دليل MIL-STD-461 وMIL-STD-810. يحوّل هذا المقال سؤال مزوّد الطاقة العسكري مقابل التجاري إلى سبعة فروق ملموسة. والأمثلة مأخوذة من سلسلة PowerGuard-A في فئة محوّلات AC-DC وDC-DC بالمواصفات العسكرية.
الفرق 1 — درجة حرارة التشغيل وطريقة التبريد
يُبرَّد مزوّد الطاقة التجاري بقدرة 1 kW عادةً بمروحة، ويبدأ بخفض قدرته (derating) ابتداءً من نحو +50 °C. والمروحة جزء متحرك: تسحب الغبار، وتتآكل تحت الاهتزاز، وعندما تتعطل تتوقف الوحدة أو ترتفع حرارتها.

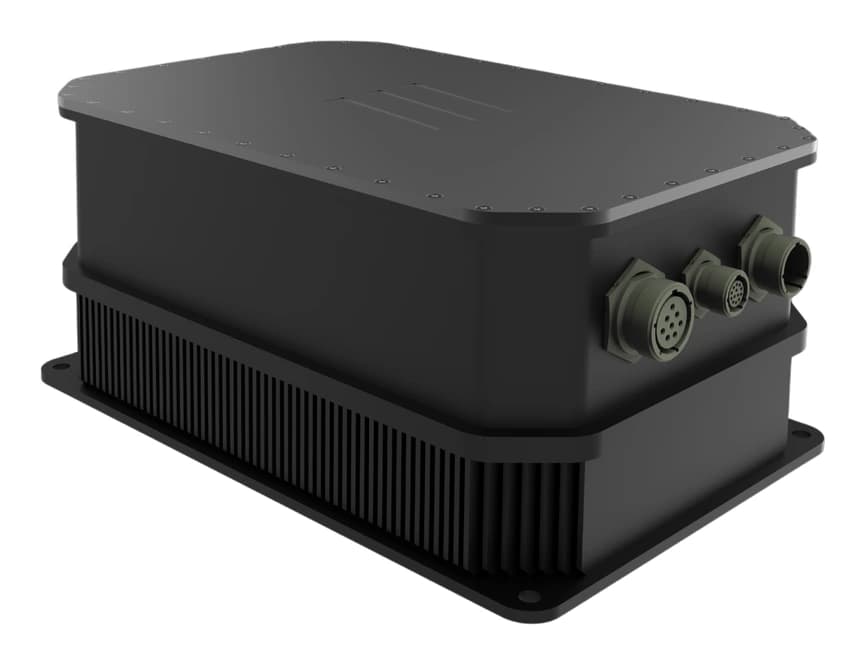

يتخلص التصميم بالمواصفات العسكرية من الحرارة بالتوصيل: تُثبَّت عناصر القدرة على غلاف الألمنيوم واللوحة القاعدية، وتنتقل الحرارة إلى الهيكل. وPowerGuard-A1000 مثال على ذلك: بلا مروحة ومبرَّد بالتوصيل؛ نطاق تشغيل من −40 °C إلى +55 °C؛ خرج 1000 W مستمر من دون خفض للقدرة حتى +55 °C؛ وذروة 1200 W لمدة تصل إلى 30 دقيقة. والحماية من ارتفاع الحرارة متدرجة: خفض القدرة فوق +75 °C، والإيقاف فوق +95 °C، والاستعادة دون +85 °C.
الفرق 2 — الغلاف والإحكام
معظم مزوّدات الطاقة التجارية مفتوحة الإطار أو في صناديق معدنية مهوّاة مخصصة للتركيب داخل خزانة، ولا تملك حماية خاصة بها من الغبار أو الماء. وفي الاستخدام العسكري تكون الوحدة غالبًا خارج الخزانة: على هيكل مركبة، أو تحت برج، أو على سطح سفينة.
لذلك يأتي محوّل AC-DC بالمواصفات العسكرية في غلاف محكم بالكامل. غلاف PowerGuard-A1000 من الألمنيوم المحكم بالكامل بتصنيف IP67، والموصلات جزء من الإحكام. وما يقوله تصنيف IP وما لا يقوله، وكيفية قراءته على مستوى الوحدة الفرعية، نتناوله في دليل تصنيفات IP؛ أما درجة الحرارة والاهتزاز وضباب الملح فتندرج ضمن MIL-STD-810 وتُقيَّم على حدة.
الفرق 3 — EMI/EMC: المعايير المدنية مقابل MIL-STD-461
كل مزوّد طاقة تبديلي يولّد ضجيجًا؛ والسؤال هو وفق أي حد يُقاس. تُصمَّم المنتجات التجارية وفق معايير EMC المدنية، التي تقيس عادةً الانبعاثات الموصَّلة ابتداءً من 150 kHz فما فوق بكواشف شبه الذروة والمتوسط. أما اختبار CE102 في MIL-STD-461 فيبدأ من 10 kHz ويستخدم كاشف الذروة. وفي جانب المناعة، تحقن اختبارات CS101 وCS114 وCS116 تموّج شبكة مركبة 28 VDC وعوابرها مباشرة في كابلات الوحدة.
إضافة مرشحات خارجية وتدريع إلى مزوّد تجاري لاحقًا تخلق عادةً مشكلة في الوزن والحجم والحرارة. أما التصميم بالمواصفات العسكرية فيعالج مرشح الدخل وتخطيط اللوحة والربط بالهيكل والموصلات ذات الإنهاء 360° معًا منذ اليوم الأول. وتعبّر ورقة بيانات PowerGuard-A1000 عن ذلك كالتالي: الغلاف مصمم لتلبية متطلبات MIL-STD-810 (البيئية) وMIL-STD-461 (EMC). وهذه عبارة "مصمم لـ"؛ فإذا كان برنامجكم يحتاج إلى تقرير اختبار، فاذكروا ذلك في مرحلة عرض السعر.
الفرق 4 — تحمّل مصدر الدخل
تُبنى مزوّدات الطاقة التجارية لشبكة 50/60 Hz. وفي المنصة العسكرية قد يكون المصدر مولّدًا، أو شبكة سفينة، أو تغذية 400 Hz التي تستخدمها أنظمة الرادار. لذا فإن تردد الدخل ونطاق الجهد هما أول سطرين يجب التحقق منهما.
يعمل PowerGuard-A1000 من دخل أحادي الطور 90–265 VAC عبر نطاق 45–420 Hz، فيغطي شبكة 50/60 Hz وأنظمة 400 Hz معًا. وورقة البيانات صريحة: يعطي تصحيح معامل القدرة النشط PF ≥ 0.99 عند 50/60 Hz، بينما ينخفض معامل القدرة عند 400 Hz إلى ≈0.75–0.8 ويجب مراعاته عند تحديد أحجام المصهرات والكابلات ومرشحات EMI. ويُبقي زمن الاحتفاظ 20 ms (حمل كامل، 230 VAC) الانقطاعات القصيرة بعيدًا عن الحمل، ويبسّط تيار الاندفاع ≤ 16 A (بدء بارد عند 220 VAC) اختيار المولّد والقاطع. انظر أيضًا مقالنا عن اختيار مزوّد طاقة 115 VAC 400 Hz.

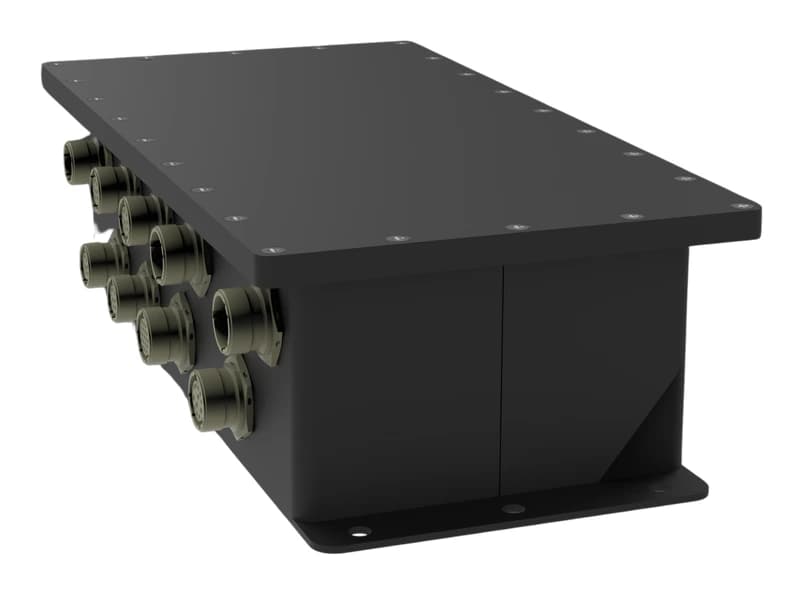

وللمصدر ثلاثي الطور، يقبل PowerGuard-A 380 من العائلة نفسها دخل 360–440 VAC، 47–63 Hz ويقدّم 28 VDC اسمي (قابل للتهيئة 12–48 VDC) في فئات 1 / 2 / 3 / 4 kW.
الفرق 5 — الموصلات والكابلات
المعيار التجاري هو مدخل IEC للأجهزة أو قالب أطراف لولبي. وتحت الاهتزاز ترتخي الأطراف وتنزلق القوابس إلى الخارج؛ وحتى مع كابل مدرّع تبقى طريقة ربط الدرع بالغلاف غير محددة.
يستخدم محوّل AC-DC بالمواصفات العسكرية موصلات MIL-DTL-38999 Series III لدخل القدرة وخرجها. وفي PowerGuard-A1000 يكون الدخل D38999/24WE6PN والخرج D38999/24WE6SN، مع موصل PT02E10-6P محدد للاتصال الاختياري. وهذه الموصلات مزوّدة بمفاتيح توجيه، وتُقفل في مكانها، وتوفر تدريع EMI بزاوية 360° ومقاومة للاهتزاز وإحكامًا بيئيًا.
الفرق 6 — الحماية والمراقبة والتحكم عن بُعد
تحمل الوحدتان حماية من زيادة الجهد وزيادة التيار والقصر؛ والفرق في كيفية تصرّفها وفي ما إذا كان النظام يستطيع رؤيتها. وفي المزوّد التجاري تكون الحماية غالبًا "يتوقف ويعيد التشغيل بعد دورة تغذية" من دون الإبلاغ عن شيء.
في PowerGuard-A1000 تتعافى وظائف OVP وOCP وSCP وOTP تلقائيًا، وللدخل حماية من العوابر الجهدية والقطبية العكسية ومصهر. ويوفر دخل Remote ON/OFF معزولًا ضوئيًا، وإشارة Power-Good (DC-OK) نشطة ما دام الخرج ضمن ±5% من القيمة الاسمية، وإشارة عطل/إنذار نشطة أثناء حالات OCP وOTP وSCP. وتتيح واجهات Ethernet أو CAN-Bus أو RS-485 الاختيارية المراقبة عن بُعد؛ ويضيف صندوق التحكم Remote Commander الاختياري تشغيلًا/إيقافًا عن بُعد، وإعادة ضبط الأعطال، وزر Blackout الذي يعطّل جميع المخارج، ومصابيح LED للحالة، ومؤشرًا للجهد/التيار. ويأتي PowerGuard-A 380 مع 4 مخارج مستقلة مزوّدة بالمراقبة والتحكم.
الفرق 7 — الإثبات والتوثيق وضبط التهيئة
يُوثَّق مزوّد الطاقة التجاري بورقة بيانات وإعلان CE. أما المشتريات الدفاعية فتسأل: أي مراجعة من أي معيار، وأي اختبارات، وأي مستوى من الأدلة؟ فعبارات "مُختبَر" و"مصمم وفق المتطلبات" و"مصمم وفق المبادئ" تقول أشياء مختلفة؛ ويجب أن يطابق المستوى ما يحتاجه برنامجكم.
الطبقة الثانية هي ضبط التهيئة. فقد يغيّر المصنّع التجاري مراجعة لوحة أو علامة مكثف أو مورّد موصلات من دون إشعار، فتتغير التهيئة المختبَرة بصمت. وفي التوريد بالمواصفات العسكرية، يكون رقم القطعة والمراجعة والإشعار بالتغيير جزءًا من نظام الجودة. وبالنسبة إلى PowerGuard-A1000، فإن رقم القطعة ACDC-1000-220-24 والأبعاد الرئيسية 220 × 330 × 150 mm وعزل الدخل عن الخرج 2000 VAC، اختبار مصنعي لمدة دقيقة واحدة مثبتة في ورقة البيانات. انظر صفحتي الشهادات والجودة وخدمات الاختبار والتحقق.
متى يكفي مزوّد الطاقة التجاري؟
لا يحتاج كل مشروع دفاعي إلى منتج بمواصفات عسكرية. ففي خزانة مكيّفة، داخل لوحة، على شبكة 50 Hz وخلف مرشح EMI على مستوى النظام، تكون الوحدة التجارية أرخص وأسهل توريدًا. والسؤال هو ما إذا كانت الفروق السبعة تنطبق على منصتكم:
| الفرق | قد يكفي التجاري | يلزم بمواصفات عسكرية |
|---|---|---|
| درجة الحرارة والتبريد | خزانة مكيّفة، تدفق هواء حر | حجرة مركبة مغلقة، شمس مباشرة، بدء بارد عند −40 °C |
| الغلاف | داخل لوحة أو خزانة بتصنيف IP | تركيب مكشوف، مطر، غبار، غمر مؤقت |
| EMI/EMC | ترشيح وتدريع على مستوى النظام | قائمة اختبارات MIL-STD-461 في المواصفة |
| مصدر الدخل | شبكة 50/60 Hz مستقرة | مولّد، شبكة سفينة، 400 Hz، نطاق جهد واسع |
| الموصلات | تركيب ثابت، بلا اهتزاز | مركبة، برج، نظام قابل للنقل |
| الحماية والمراقبة | يكفي ON/OFF محلي | تحكم عن بُعد، إشارات DC-OK وإنذار، Blackout |
| الإثبات والوثائق | يكفي إعلان CE | قائمة اختبارات بمراجعاتها، ضبط التهيئة |
وجود صفين أو أكثر في العمود الأيمن يعني عادةً أن البدء بمنتج بمواصفات عسكرية أرخص من تقوية منتج تجاري.
مصنّع محوّلات AC-DC بمواصفات عسكرية في تركيا: TEDEG Defence
| ملف الشركة | |
|---|---|
| الشركة | TEDEG Defence Industry A.Ş. |
| الموقع | أنقرة، تركيا |
| التأسيس | 2023 |
| التسجيلات والشهادات | NCAGE TM885، ISO 9001، EYDEP |
| عضويات التجمعات | OSSA، SAHA İstanbul |
- PowerGuard-A1000: دخل أحادي الطور 90–265 VAC، 45–420 Hz؛ 24 VDC / 1 kW مستمر، ذروة 1200 W؛ كفاءة 91% (230 VAC)؛ غلاف IP67 بلا مروحة؛ موصلات MIL-DTL-38999 Series III.
- PowerGuard-A 380: دخل ثلاثي الطور 360–440 VAC، 47–63 Hz؛ 28 VDC اسمي، قابل للتهيئة 12–48 VDC؛ 1–4 kW؛ 4 مخارج مستقلة مراقَبة؛ Ethernet / CAN-Bus / RS-485.
- عائلة محوّلات AC/DC بمواصفات عسكرية: خرج معزول بالكامل، تبريد بالتوصيل، IP67؛ يمكن تكييف تهيئات الدخل/الخرج المخصصة وفق متطلبات المشروع.
اطّلعوا على المجموعة الكاملة في كتالوج المنتجات.
الأسئلة الشائعة
ماذا يعني "مزوّد طاقة بمواصفات عسكرية"؟
هو مزوّد طاقة مصمم وفق متطلبات المعايير العسكرية (MIL-STD-461 لـ EMI/EMC، وMIL-STD-810 للظروف البيئية، وMIL-STD-1275 لدخل المركبة) ويمكن توثيق هذا الادعاء. وهو مستوى تصميم وأدلة، لا شهادة؛ فتحققوا من المعيار والمراجعة والصياغة التي تستخدمها ورقة البيانات.
هل يمكن لمزوّد طاقة تجاري أن يجتاز MIL-STD-461؟
قد يجتاز بعض الاختبارات، لكن نطاقات القياس والكواشف ومستويات المناعة في معايير EMC المدنية تختلف عنها في MIL-STD-461. وكثيرًا ما تتحول المرشحات والتدريع المضافة لاحقًا إلى مشكلة في الوزن والحجم والحرارة، ولذلك تُفضَّل المنتجات التي يُدمج فيها التوافق في التصميم.
لماذا تُصمَّم مزوّدات الطاقة العسكرية بلا مراوح؟
تسحب المروحة الغبار، وتتآكل تحت الاهتزاز، وعندما تتعطل تترك الوحدة ترتفع حرارتها. أما التبريد بالتوصيل فينقل الحرارة عبر الغلاف واللوحة القاعدية إلى الهيكل؛ فتبقى الوحدة محكمة بالكامل، وتعمل بصمت، ولا تحتاج إلى صيانة.
هل يعمل محوّل AC-DC بمواصفات عسكرية على تغذية 400 Hz؟
يعتمد ذلك على المنتج؛ تحققوا من تردد الدخل في ورقة البيانات. يقبل PowerGuard-A1000 نطاق 45–420 Hz، بما في ذلك أنظمة الطاقة العسكرية 400 Hz؛ وراعوا معامل القدرة ≈0.75–0.8 عند 400 Hz عند تحديد أحجام المصهرات والكابلات. أما PowerGuard-A 380 فمحدد لنطاق 47–63 Hz.
الخلاصة
الفرق بين محوّل AC-DC بمواصفات عسكرية ومزوّد الطاقة التجاري ليس في العلامة بل في سبعة قرارات تصميمية: التبريد، والغلاف، ونهج EMI، وتحمّل الدخل، والموصلات، والحماية والمراقبة، والإثبات وضبط التهيئة. حددوا مواصفاتكم وفق هذه العناوين السبعة لتصبح عروض الأسعار قابلة للمقارنة.
