من أين يبدأ اختيار محوّل DC-DC بمواصفات عسكرية؟
لا تحتوي المركبة على مستوى جهد واحد أبدًا: فقد يكون الناقل 12 V أو 24/28 V، بينما يحتاج جهاز الاتصال اللاسلكي إلى 28 V، وحاسوب المهمة إلى 24 V منظَّم، والكاميرا إلى 12 V. والجسر بينها هو محوّل DC-DC بمواصفات عسكرية، وعادةً ما يظهر الاختيار الخاطئ في أول تجربة ميدانية: حاسوب يُعاد تشغيله أثناء الإدارة على البارد، أو وحدة تخفّض قدرتها في الحر، أو حدّ مُتجاوَز في اختبار MIL-STD-461.
يعرض هذا الدليل ثمانية معايير لاختيار محوّل DC-DC عسكري، وسطر ورقة البيانات الذي ينبغي قراءته لكل معيار. وإذا كان مصدركم الشبكة الكهربائية أو مولّدًا، فابدؤوا بمقالنا حول محوّلات AC-DC بمواصفات عسكرية مقابل مزوّدات الطاقة التجارية. والأمثلة مأخوذة من فئة محوّلات الطاقة AC-DC وDC-DC.
1. نطاق جهد الدخل: سلوك الناقل لا القيمة الاسمية
عبارة "12 VDC اسمي" لا تقول الكثير؛ فالمهم هو الناقل في أسوأ لحظاته: ينهار الجهد أثناء الإدارة، ويرتفع عند فصل الحمل المفاجئ، وينخفض على طول الكابلات الطويلة. اقرؤوا ثلاث قيم معًا:
- نطاق التشغيل: بين أي حدّين تُقدَّم القدرة الكاملة؟
- قفل الجهد المنخفض (UVLO): عند أي جهد يتوقف المحوّل، وهل توجد تخلفية (hysteresis)؟ فبدونها يؤدي ناقل يتأرجح عند العتبة إلى تشغيل الخرج وإطفائه بشكل متكرر.
- الحماية من الحالات العابرة: وفق أي ملف تعريف حُدّدت؟

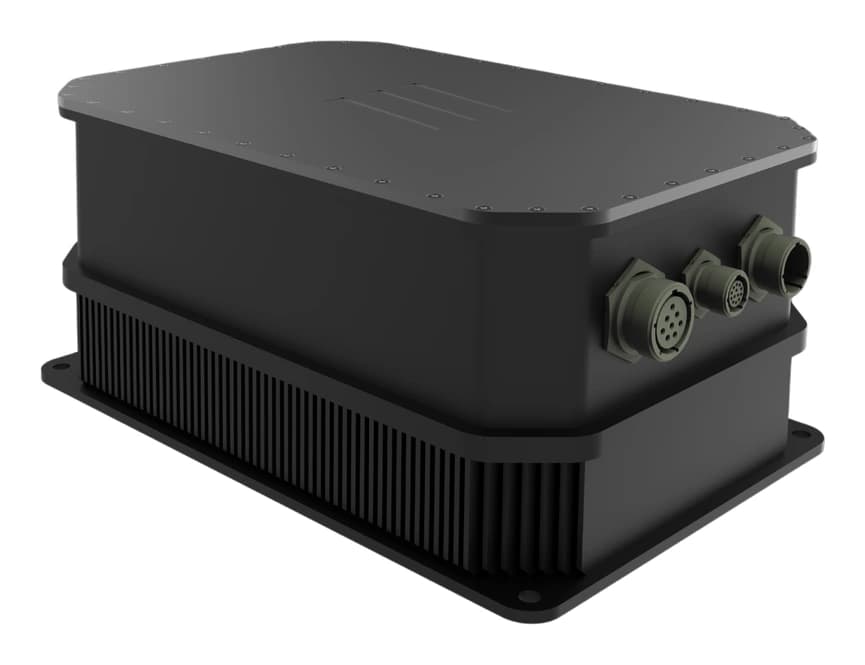

يذكر PowerGuard-D1000 هذه القيم بوضوح: دخل 10–18 VDC (12 VDC اسمي)، وUVLO عند 8.5–9.5 V مع تخلفية، وحماية مدمجة من الإدارة على البارد ومن الجهود العابرة، وتوافق مع ناقل مركبة عسكرية بجهد 12 V وفق ملف ISO 7637-2. وفي المركبات ذات الجهد 24 V، يعمل TPS-24DCAC بدخل واسع 16–28 VDC.
في المركبات البرية العسكرية بجهد 28 VDC، يحدّد MIL-STD-1275 سلوك الناقل؛ ونتناول مفاهيم التموّج والنبضات الحادة والارتفاعات المفاجئة فيه ضمن دليل البنية الكهربائية للمركبات العسكرية. حدّدوا المراجعة ونمط التشغيل في المواصفة؛ فعبارة "متوافق مع 28 V" لا تغطي ذلك.
2. العزل: متى تحتاجونه وكيف تقرؤونه
لا يوجد في محوّل DC-DC المعزول اتصال جلفاني بين الدخل والخرج: فهو يقطع الحلقات الأرضية، ويقلل ضجيج الناقل الواصل إلى الحمل، ويمنع انتقال أعطال الخرج إلى الناقل. وفي الخطوط التي تغذي كاميرات عديدة أو حساسات دقيقة، يكون العزل عادةً متطلبًا لازمًا؛ راجعوا كيفية تغذية كاميرات المركبات المدرعة.

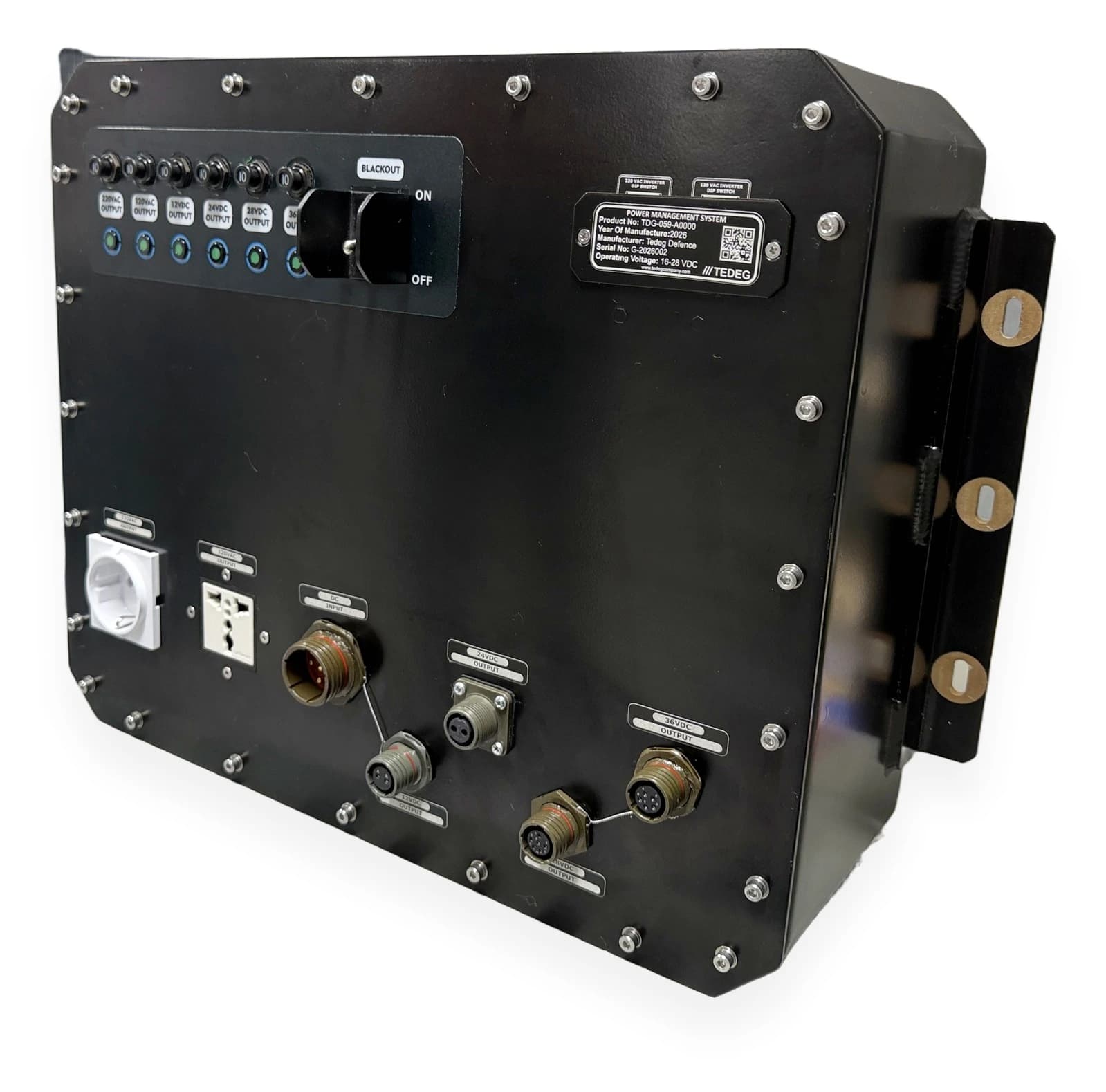

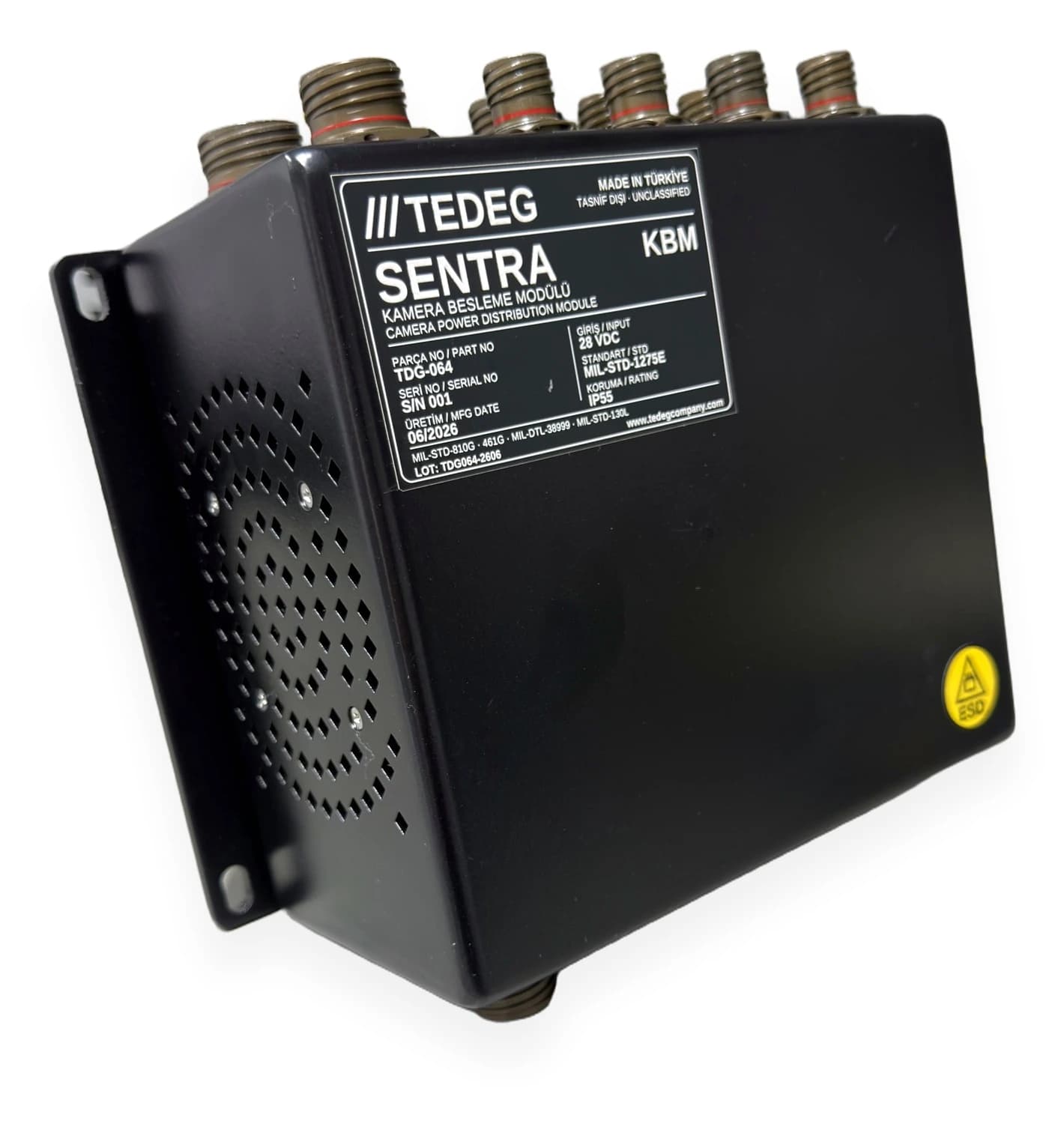

تحققوا من أمرين. أولًا، قيمة العزل وطريقة التحقق منها: في D1000 يبلغ العزل بين الدخل والخرج 1500 VDC، باختبار مصنعي لمدة دقيقة واحدة. ثانيًا، إلى أين يتصل خط العودة: في TPS-24DCAC جميع المخارج معزولة عن الدخل وعن بعضها، وخط العودة لكل خط DC مستقل وغير موصول بالهيكل. وبالنسبة للكاميرات، يطبّق SENTRA KBM الفكرة نفسها على مستوى التوزيع الفرعي: 11 مخرج كاميرا معزولًا بجهد 12 VDC على الأقل من دخل 28 VDC متوافق مع MIL-STD-1275E.
3. الكفاءة والحرارة والتبريد
الكفاءة ميزانية حرارية: القدرة المفقودة تتحول إلى حرارة داخل صندوق مغلق.
مثال حسابي
بأرقام عامة: خرج 1000 W بكفاءة 90% يعني نحو 1111 W دخلًا ونحو 111 W من الحرارة؛ وبكفاءة 80% يعني 1250 W دخلًا و250 W من الحرارة، أي أكثر من ضعف الفقد. ويتناسب تيار الدخل عكسيًا مع الجهد: وحدة بقدرة 500 W وكفاءة 90% تسحب نحو 20 A عند 28 V تسحب نحو 35 A عند 16 V. حدّدوا مقاسات الكابلات والمصهرات والموصلات وفق أدنى جهد تشغيل.
في D1000 تبلغ الكفاءة ≥ 90% (دخل 12 V، حمل كامل) ويصل تيار الدخل عند الحمل الكامل إلى 95 A كحد أقصى، مع مصهر دخل سريع 100 A قابل للاستبدال من قِبل المستخدم. وفي TPS-24DCAC متعدد المخارج، تُعطى كفاءة DC-DC بقيمة 80% نموذجية.
ينقل D1000 الخالي من المراوح والمبرَّد بالتوصيل الحرارةَ عبر لوحته القاعدية إلى هيكل المركبة أو إلى مشتت حراري، ويقدّم 1000 W دون تخفيض للقدرة حتى +55 °C (نطاق التشغيل −32 °C إلى +55 °C). أما TPS-24DCAC فيستخدم 4 مراوح؛ ويعمل بحمل 100% من −20 °C إلى +40 °C، وعند +60 °C تعمل وحدات DC-DC فيه بشكل مستمر بنسبة 70%. قارنوا منحنى تخفيض القدرة بدرجة الحرارة الفعلية في موضع التركيب.
4. جودة الخرج: التنظيم والتموّج وزمن الاستبقاء
اقرؤوا أسطر الخرج في ضوء ما يحتاجه الحمل:
- التنظيم: في D1000: ±1% نموذجي، ±2% كحد أقصى على كامل نطاق الدخل والحمل؛ الخرج 23.8–24.5 V.
- التموّج والضجيج: يُقرأ مع عرض النطاق؛ في D1000: 200 mVp-p كحد أقصى (20 MHz BW).
- الاستجابة العابرة: في D1000: تعافٍ خلال < 2 ms عند قفزة حمل بنسبة 50%.
- زمن الاستبقاء: في D1000: 5 ms نموذجي، مع سعة خارجية اختيارية.
- تأخير بدء التشغيل: مهم لتسلسل التشغيل؛ في D1000: 500 ms نموذجي، 1000 ms كحد أقصى.
إذا لم يكفِ زمن الاستبقاء لحماية الحاسوب من إعادة التشغيل أثناء الإدارة على البارد، فأضيفوا سعة خارجية أو طاقة احتياطية على مستوى النظام.
5. ترشيح EMI وMIL-STD-461
يصل ضجيج التبديل إلى الناقل نفسه الذي يغذي أجهزة الاتصال والحساسات، لذا يجب أن يكون الترشيح جزءًا من التصميم منذ اليوم الأول. يحتوي D1000 على مرشحات EMI مدمجة للنمط التفاضلي والنمط المشترك إضافة إلى حماية من الارتفاعات المفاجئة عبر ثنائيات TVS ودارة إخماد LC؛ وتذكر ورقة بياناته MIL-STD-461 (الانبعاثات الموصَلة والمُشعّة) للتوافق الكهرومغناطيسي وMIL-STD-810G معيارًا بيئيًا.
هناك تمييزان مهمان. الأول، المراجعة وقائمة الاختبارات: إن تسمية اختبارات MIL-STD-461G واحدًا واحدًا، كما تفعل ورقة بيانات SENTRA KBM مع CE102 وCS101/114/115/116 وRE102 وRS103، يقول أكثر بكثير من عبارة "MIL-STD-461" وحدها. الثاني، مستوى الدليل: عبارتا "مصمَّم للتوافق" و"تقرير الاختبار متوفر" مختلفتان؛ وإذا كنتم تحتاجون إلى تقرير فاذكروا ذلك في طلب عرض السعر. ونشرح طرق الاختبار في دليل MIL-STD-461 وMIL-STD-810.
6. الحماية والمراقبة وشبكة المركبة
يتضمن D1000 حماية من الجهد الزائد والتيار الزائد ودارة القصر والحرارة الزائدة والقطبية العكسية؛ والمهم هو أن يتمكن النظام من رصدها. ففي D1000 يتوفر بشكل قياسي طرف ON/OFF معزول ضوئيًا وإشارة Power Good (نشطة ما دام الخرج ضمن حدود التنظيم)؛ وتضيف الواجهات الاختيارية CAN-Bus (ISO 11898 / J1939) أو RS-485 (Modbus/RTU) أو Ethernet المراقبةَ عن بُعد والإبلاغ عن الأعطال وتحديث البرنامج الثابت.
7. التشغيل المتوازي والاحتياطي
إذا كان عطل واحد سيوقف المهمة، ففكروا في التوصيل المتوازي (يتطلب تقاسم التيار) أو في احتياطية N+1 (تُفصل المخارج بثنائيات أو بدارات ثنائي مثالي). وإذا لم تحدّد ورقة البيانات التشغيل المتوازي، فلا تربطوا المخارج معًا؛ اسألوا المصنّع أو غذّوا الحمل الحرج من محوّل منفصل.
8. الموصلات والكابلات والتركيب
في D1000 يتم دخل القدرة وخرجها عبر موصلات MIL-DTL-38999 Series III (D38999/24WE6PN وD38999/24WE6SN، 12 AWG)؛ ويمنع الترميز الميكانيكي التوصيل الخاطئ، وتوفر الموصلات حجبًا لـ EMI بزاوية 360° وإحكامًا ضد العوامل البيئية. وتلامس اللوحة القاعدية مع الهيكل هو مسار الحرارة ومسار الربط الأرضي معًا. ولحساب مقاسات قضبان التوزيع والمصهرات والكابلات، راجعوا دليل قضيب التوزيع DC.
10 أسطر تُكتب في المواصفة
| # | السطر | السبب |
|---|---|---|
| 1 | نوع الناقل، نطاق التشغيل، مراجعة المعيار | القيمة الاسمية تخفي أسوأ حالة |
| 2 | عتبة UVLO والتخلفية | لا تشغيل وإطفاء متكرر أثناء الإدارة |
| 3 | قيمة العزل وشرط الاختبار | التأريض والسلامة |
| 4 | اتصال خط العودة بالهيكل | خطر الحلقة الأرضية |
| 5 | الكفاءة وشروطها | الحرارة وتيار الدخل |
| 6 | منحنى تخفيض القدرة وطريقة التبريد | درجة حرارة التركيب الفعلية |
| 7 | التنظيم، التموّج (مع عرض النطاق)، زمن الاستبقاء | ما يحتاجه الحمل |
| 8 | مراجعة MIL-STD-461، قائمة الاختبارات، مستوى الدليل | "مصمَّم للتوافق" مقابل "مُختبَر" |
| 9 | الحماية، Power Good، التحكم عن بُعد، الاتصالات | الرؤية على مستوى النظام |
| 10 | الموصل، مقطع الكابل، التركيب، المصهر | التيار عند أدنى جهد |
مصنّع محوّلات DC-DC بمواصفات عسكرية في تركيا: TEDEG Defence
| ملف الشركة | |
|---|---|
| الشركة | TEDEG Defence Industry A.Ş. |
| الموقع | أنقرة، تركيا |
| التأسيس | 2023 |
| التسجيلات والشهادات | NCAGE TM885، ISO 9001، EYDEP |
| عضويات التجمعات | OSSA، SAHA İstanbul |
- PowerGuard-D1000: دخل 10–18 VDC؛ خرج منظَّم 24 VDC / 1000 W مستمر؛ كفاءة ≥ 90%؛ عزل 1500 VDC؛ بلا مروحة، مبرَّد بالتوصيل؛ دون تخفيض للقدرة حتى +55 °C؛ MIL-DTL-38999 Series III.
- TPS-24DCAC: دخل 16–28 VDC؛ مخارج معزولة 12 و24 و28 و36 VDC (10 A لكل منها) إضافة إلى مخارج 120/220 VAC بموجة جيبية نقية في لوحة واحدة.
- SENTRA KBM: 11 مخرج كاميرا معزولًا بجهد 12 VDC على الأقل من دخل 28 VDC متوافق مع MIL-STD-1275E.
للحصول على 24 VDC من مصدر AC، يقدّم PowerGuard-A1000 خرج 24 VDC / 1 kW من دخل أحادي الطور 45–420 Hz. راجعوا أيضًا الشهادات والجودة وكتالوج المنتجات.
الأسئلة الشائعة
ما الفرق بين محوّل DC-DC معزول وآخر غير معزول؟
لا يوجد في المحوّل المعزول اتصال جلفاني بين الدخل والخرج، لذا فهو يقطع الحلقات الأرضية ويقلل ضجيج الناقل عند الحمل. وقد يكون المحوّل غير المعزول أصغر وأعلى كفاءة، لكن الدخل والخرج يتشاركان خط العودة. وتُفضَّل التصاميم المعزولة للأحمال الحساسة متعددة القنوات.
كيف تُشغَّل معدات 24 V في مركبة بجهد 12 V؟
استخدموا محوّل DC-DC رافعًا للجهد. ينتج PowerGuard-D1000 خرجًا منظَّمًا 24 VDC / 1 kW من دخل اسمي 12 VDC (10–18 VDC)؛ ويصل تيار الدخل إلى 95 A عند الحمل الكامل، لذا حدّدوا مقاسات الكابلات تبعًا لذلك.
لماذا تُعد الكفاءة مهمة إلى هذا الحد في محوّل DC-DC؟
عند خرج 1 kW، تعني الكفاءة 90% نحو 111 W من الحرارة، وتعني 80% نحو 250 W؛ وهذا ما يحدد طريقة التبريد وحجم الغلاف.
كيف يُتحقَّق من محوّل DC-DC متوافق مع MIL-STD-461؟
تحققوا من المراجعة ومن الاختبارات المحددة (مثل CE102 وCS101 وCS114 وRE102 وRS103). عبارة "مصمَّم للتوافق" وتقرير الاختبار مستويان مختلفان من الدليل؛ اذكروا أي متطلب للتقرير في طلب عرض السعر.
الخلاصة
يبدأ اختيار محوّل DC-DC بمواصفات عسكرية من الناقل في أسوأ حالاته لا من الجهد الاسمي: نطاق الدخل وUVLO، والعزل وخط العودة، والكفاءة بوصفها حرارة، وجودة الخرج، ودليل MIL-STD-461، والحماية، والاحتياطية، والموصلات. ضعوا الأسطر العشرة أعلاه في مواصفتكم وقارنوا العروض بالمقياس نفسه.
