وحدة التحكم عن بُعد PowerGuard RCU-01 لوحدات PDU العسكرية — تشغيل/إيقاف عن بُعد، وتشغيل متسلسل، وإيقاف طارئ
الطراز
PowerGuard RCU-01
رقم القطعة (P/N)
TDG-049-01-A0000
أدوات التحكم
تشغيل/إيقاف الطاقة الرئيسية (متسلسل) · ALL ON / ALL OFF · إيقاف طارئ محمي بغطاء
المؤشرات
POWER (أخضر) · UNIT OPEN (أخضر) · FAULT (أحمر)
التغذية
18–36 VDC من الوحدة الرئيسية عبر كابل التوصيل البيني؛ دون تغذية منفصلة
الواجهة
1 موصل عسكري دائري (تغذية + RS-485)؛ مسمار تأريض M5
كابل التوصيل البيني
5 / 10 / 15 m
درجة الحماية
IP65
درجة حرارة التشغيل
−32 °C … +50 °C
الوزن
1 kg
الشركة:ITAR-FreeNCAGE: TM885
نظرة عامة
المنتج والغرض منه

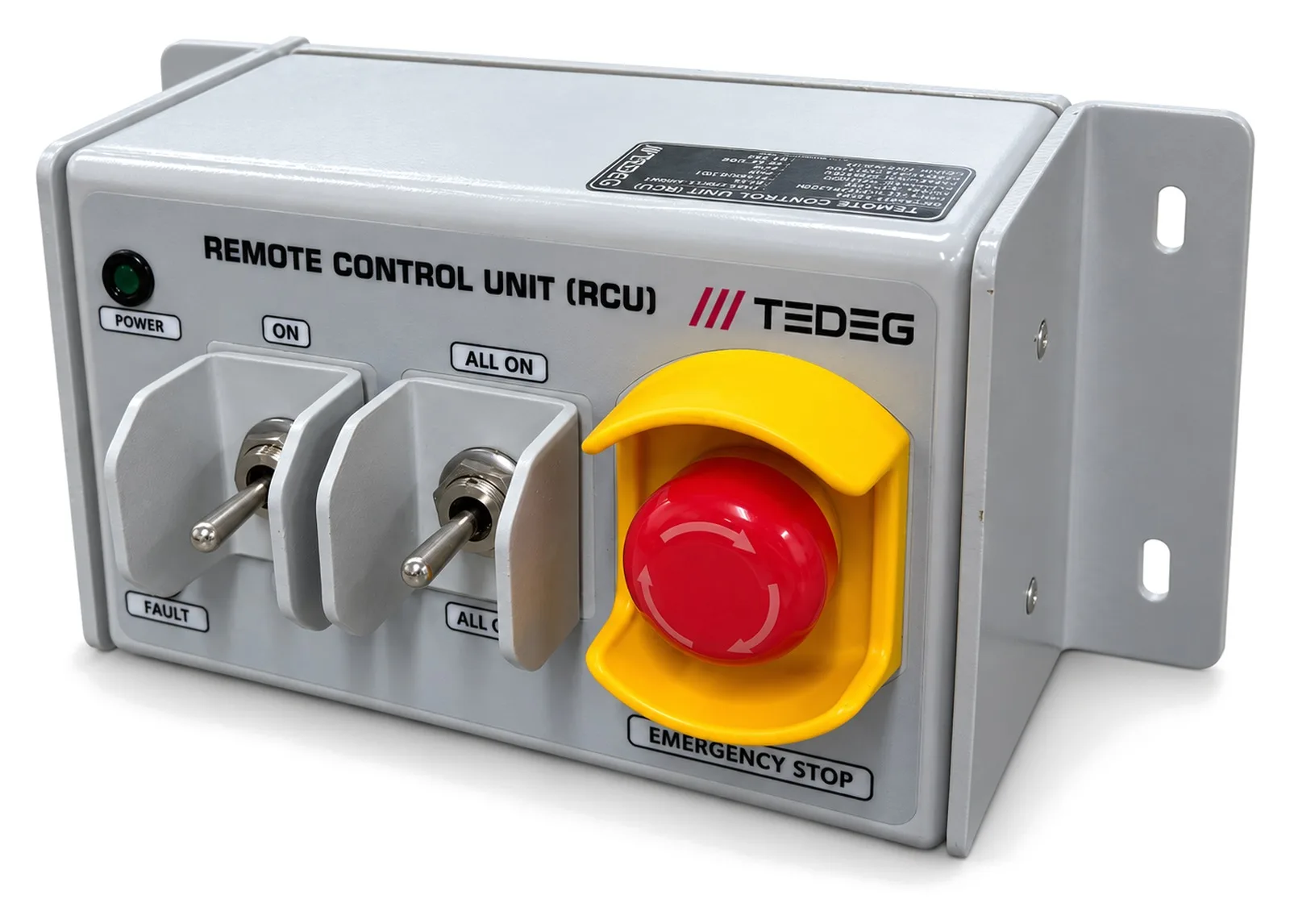

PowerGuard RCU-01 هي وحدة تحكم عن بُعد مدمجة لوحدات توزيع الطاقة العسكرية. تُركَّب بعيدًا عن وحدة توزيع الطاقة المركّبة في الرف، كأن تكون بجوار منصة المشغّل على متن سفينة أو في مقصورة قيادة. ومن هنا تُشغَّل طاقة النظام وتُوقَف بالتسلسل، وتُقطع بإجراء واحد في حالات الطوارئ.

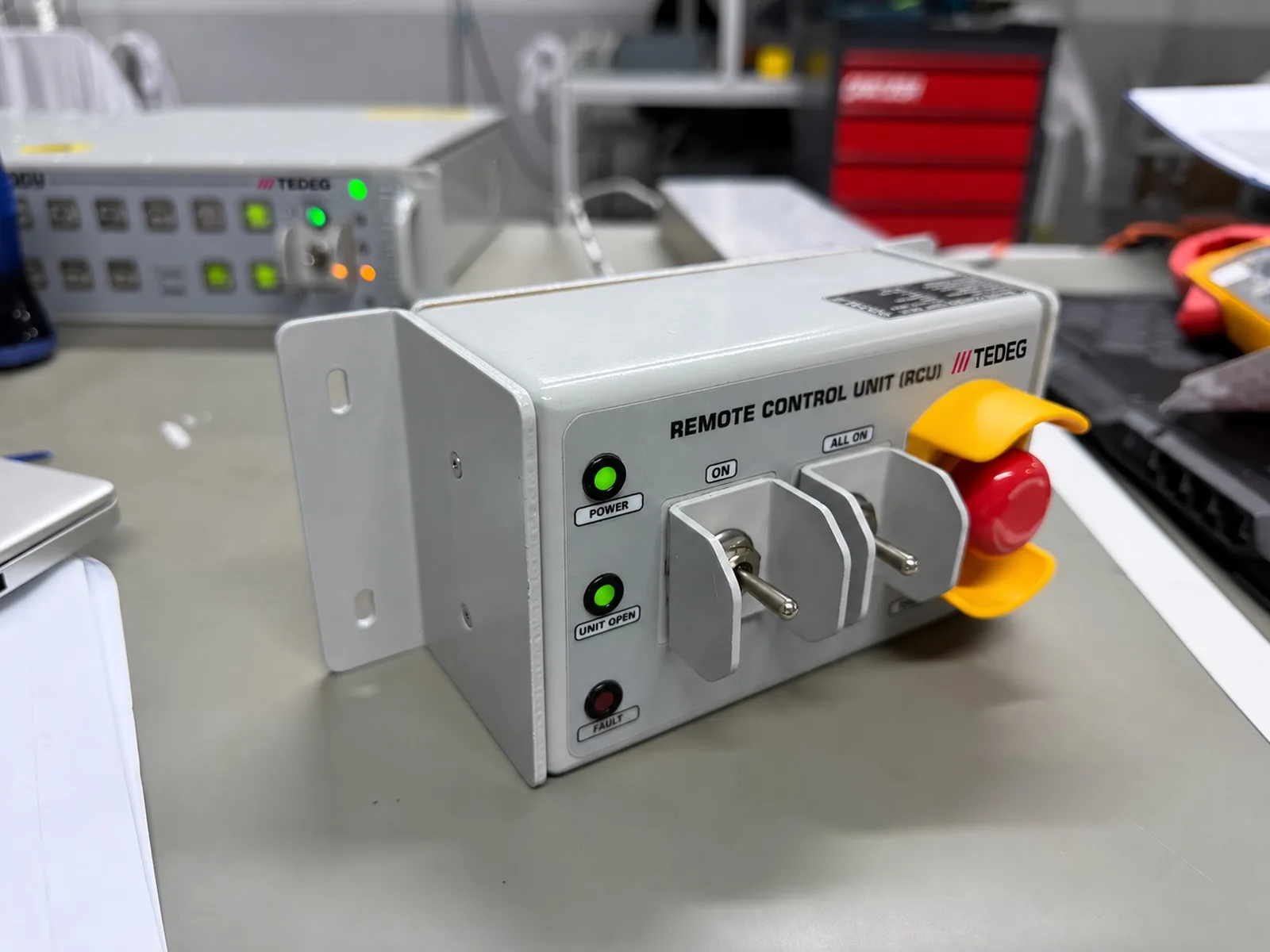

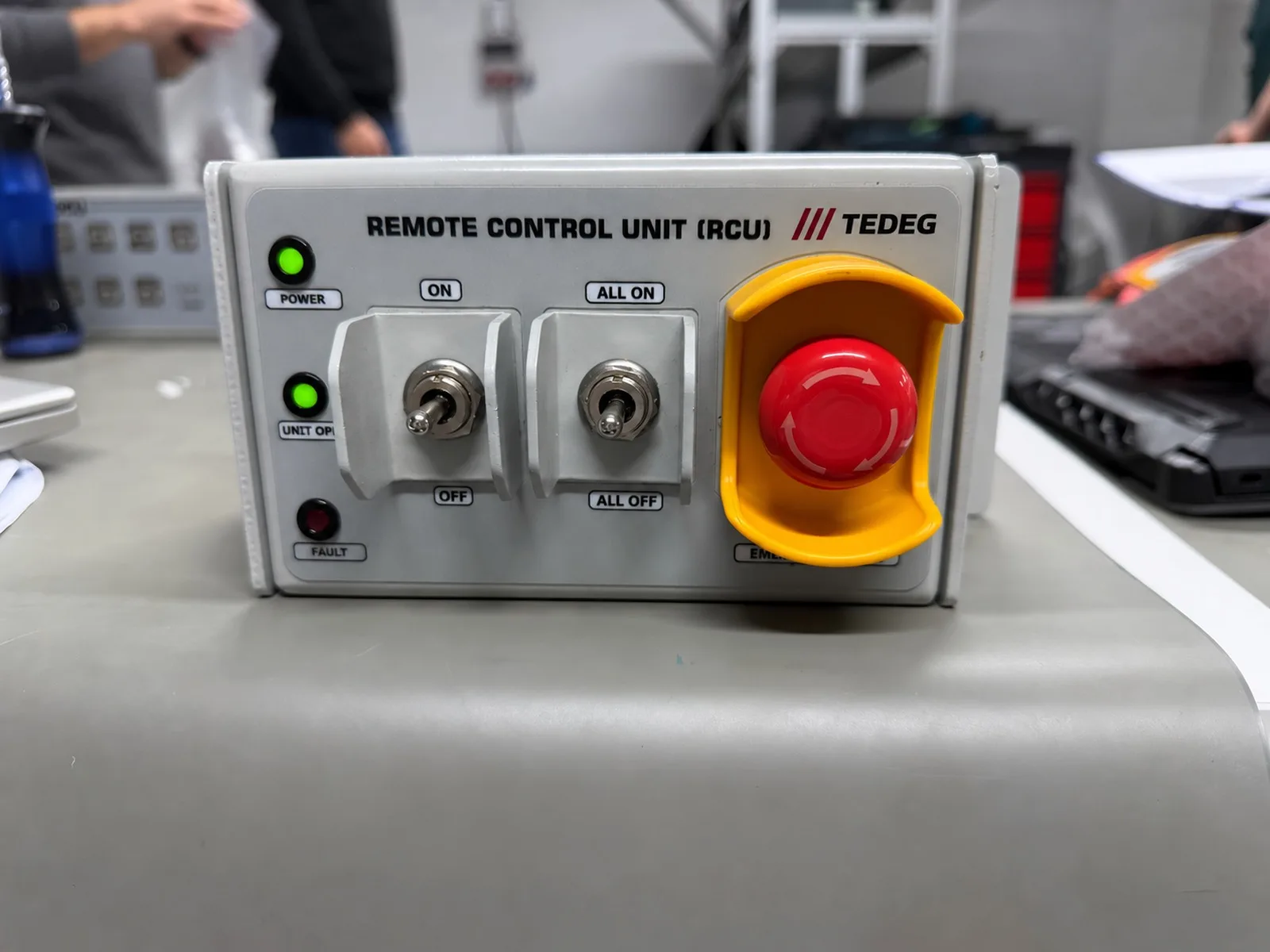

تُستخدم مع الوحدة العسكرية لتوزيع طاقة DC والتحكم بها PowerGuard DC-PDCU-11، وتتصل عبر كابل توصيل بيني واحد بموصل عسكري، ولا تحتاج إلى تغذية منفصلة. صمّمت TEDEG الوحدة وتصنعها في أنقرة؛ وتُظهر الصور وحدة ما قبل الإنتاج.
القدرات الهندسية
تنقل RCU-01 وظيفتَي الطاقة الرئيسية والإيقاف الطارئ في وحدة توزيع الطاقة إلى موقع المشغّل. فعند ضبط المفتاح الرئيسي على ON (1) تُغذّى وحدة توزيع الطاقة بالطاقة وتعمل المخارج وفق تأخيرات التشغيل المتسلسل المبرمجة؛ وفي وضع OFF (0) تُوقَف المخارج بالتسلسل ثم تُفصل الطاقة عن الوحدة الرئيسية.
يؤدي الضغط على زر الإيقاف الطارئ على شكل فطر إلى قطع طاقة الدخل والخرج لوحدة توزيع الطاقة فورًا. ويُعاد تغذية النظام بالطاقة عند تحرير الزر وإيقاف المفتاح الرئيسي ثم تشغيله. وتُظهر ثلاثة مؤشرات LED للمشغّل حالة الطاقة والمخارج والأعطال. وتُنقل التغذية (18–36 VDC) واتصال RS-485 على الكابل نفسه، وتتيح عروات التثبيت القابلة للفك التركيب على المنصة أو في لوحة.
المواصفات الفنية:
| الخاصية | القيمة |
|---|---|
| أدوات التحكم | مفتاح الطاقة الرئيسي ON / OFF؛ مفتاح ALL ON / ALL OFF؛ زر إيقاف طارئ على شكل فطر بغطاء حماية أصفر (ذاتي الإقفال) |
| المؤشرات | POWER (أخضر)، UNIT OPEN (أخضر)، FAULT (أحمر) |
| التغذية | من الوحدة الرئيسية عبر كابل التوصيل البيني، 18–36 VDC؛ لا حاجة إلى تغذية منفصلة |
| الاتصال | RS-485 عبر كابل التوصيل البيني |

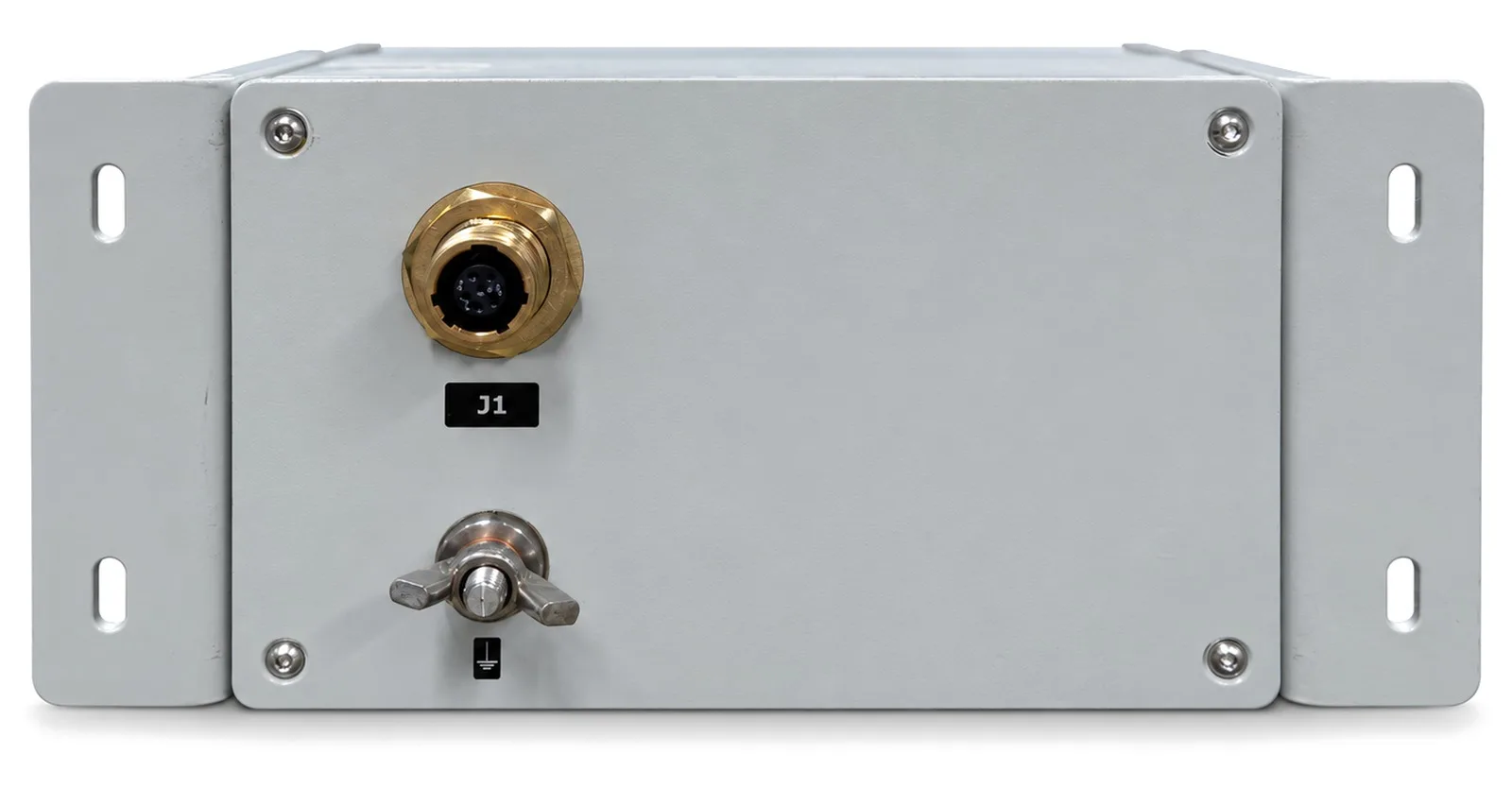

| الواجهة | 1 موصل عسكري دائري (J1) على الوجه الخلفي: تغذية + RS-485 |
| كابل التوصيل البيني | إلى موصل التحكم عن بُعد (J5) في وحدة توزيع الطاقة؛ 5 / 10 / 15 m |
| التأريض | مسمار تأريض M5 على الوجه الخلفي |
| الأبعاد | 165 × 165 × 80 mm (دون عروات التثبيت) |
| التركيب | عروات تثبيت قابلة للفك بثقوب مشقوقة؛ تركيب على المنصة أو في لوحة |
| الوزن | 1 kg |
| درجة الحماية | IP65 |
| الطلاء | بولي يوريثان RAL 7038 |

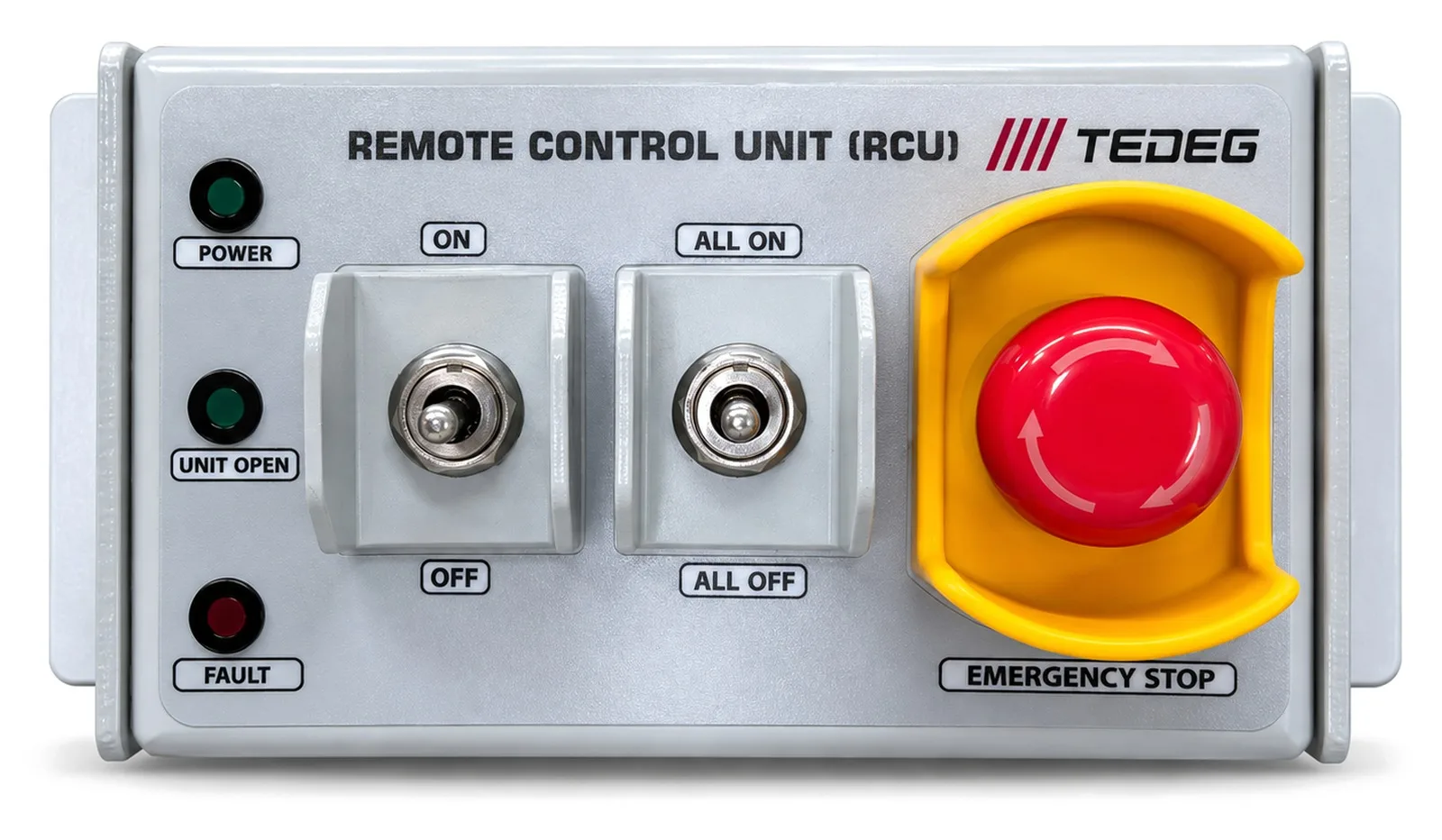

الوجه الأمامي
| الرقم | العنصر | الوظيفة |
|---|---|---|
| 1 | مؤشر POWER LED (أخضر) | الوحدة ووحدة توزيع الطاقة مُغذّاتان بالطاقة |
| 2 | مؤشر UNIT OPEN LED (أخضر) | مخارج وحدة توزيع الطاقة تعمل (اكتمل التشغيل المتسلسل) |
| 3 | مؤشر FAULT LED (أحمر) | عطل أو إنذار في وحدة توزيع الطاقة |
| 4 | مفتاح الطاقة الرئيسي ON / OFF | يغذّي وحدة توزيع الطاقة بالطاقة / يوقفها بالتسلسل |
| 5 | مفتاح ALL ON / ALL OFF | يشغّل جميع قنوات الخرج / يوقفها |
| 6 | زر الإيقاف الطارئ | زر على شكل فطر بغطاء حماية أصفر؛ يقطع طاقة الدخل والخرج فورًا |
منطق التشغيل
| المفتاح الرئيسي | ALL ON / ALL OFF | الإيقاف الطارئ | ما يحدث |
|---|---|---|---|
| OFF → ON | – | محرَّر | تُغذّى وحدة توزيع الطاقة بالطاقة؛ وتعمل المخارج بالتسلسل وفق التأخيرات المبرمجة |
| ON → OFF | – | محرَّر | تتوقف المخارج بالتسلسل وفق التأخيرات المبرمجة؛ ثم تُفصل الطاقة عن الوحدة الرئيسية |
| ON | ALL ON | محرَّر | تعمل جميع القنوات وفق التسلسل المبرمج |
| ON | ALL OFF | محرَّر | تتوقف جميع القنوات وفق التسلسل المبرمج؛ وتبقى الوحدة الرئيسية مُغذّاة بالطاقة |
| أي وضع | أي وضع | مضغوط | تُقطع طاقة الدخل والخرج فورًا؛ ويضيء مؤشر FAULT LED |
| OFF → ON | – | محرَّر من جديد | يُعاد تغذية النظام بالطاقة بعد تحرير الزر وإيقاف المفتاح الرئيسي ثم تشغيله |
أساس التصميم البيئي والتوافق الكهرومغناطيسي (EMC)
| المعامل | القيمة |
|---|---|
| درجة حرارة التشغيل | −32 °C … +50 °C |
| درجة حرارة التخزين | −40 °C … +60 °C |
| الارتفاع | 0 – 3,000 m |
| الرطوبة | مصمَّمة وفق MIL-STD-810H الطريقة 507.6 |
| الضباب الملحي | مصمَّمة وفق MIL-STD-810H الطريقة 509.7 |
| الاهتزاز | مصمَّمة وفق MIL-STD-167-1A |
| الصدمة | مصمَّمة وفق MIL-STD-810F الطريقة 516.5 |
| EMC | مصمَّمة وفق متطلبات MIL-STD-461E للسفن السطحية |
التطبيقات النموذجية
- السفن والمنصات السطحية: الطاقة الرئيسية والإيقاف الطارئ لوحدة توزيع الطاقة المركّبة في الرف عند منصة المشغّل
- مقصورات القيادة والسيطرة: تشغيل أنظمة المهام وإيقافها بالتسلسل من موقع المشغّل
- المقصورات (Shelters): إيقاف طارئ وبيان للحالة قرب المشغّل، بعيدًا عن رف المعدات
- موقع منصة المشغّل: وحدة مدمجة واحدة على المنصة أو في لوحة، موصولة بكابل واحد
التوافق ورمز الطلب
تُستخدم RCU-01 مع PowerGuard DC-PDCU-11 عبر موصل التحكم عن بُعد J5 الخاص بها. رمز الطلب: RCU-01-Cxx، حيث يمثّل xx طول كابل التوصيل البيني بالأمتار (C05 = 5 m، C10 = 10 m، C15 = 15 m). مثال: RCU-01-C10: وحدة تحكم عن بُعد مع كابل بطول 10 m.
ميزة TEDEG
يحمل كابل واحد كلًّا من التغذية واتصال RS-485، فلا تحتاج RCU-01 إلى مصدر طاقة منفصل في موقع المشغّل ويبقى التركيب بسيطًا. وقد صمّمت TEDEG الوحدتين DC-PDCU-11 وRCU-01 معًا: إذ يتبع المفتاح الرئيسي في RCU-01 تأخيرات التشغيل والإيقاف المتسلسلة المبرمجة في وحدة توزيع الطاقة، ويقطع الإيقاف الطارئ ذاتي الإقفال طاقة الدخل والخرج لها مباشرةً.
تجد المجموعة الكاملة لوحدات توزيع الطاقة في وحدات توزيع الطاقة (PDU)؛ ولمتطلبات التحكم عن بُعد الخاصة بمشروعك، استخدم نموذج طلب عرض السعر.
المواصفات
| الطراز | PowerGuard RCU-01 |
| رقم القطعة (P/N) | TDG-049-01-A0000 |
| أدوات التحكم | تشغيل/إيقاف الطاقة الرئيسية (متسلسل) · ALL ON / ALL OFF · إيقاف طارئ محمي بغطاء |
| المؤشرات | POWER (أخضر) · UNIT OPEN (أخضر) · FAULT (أحمر) |
| التغذية | 18–36 VDC من الوحدة الرئيسية عبر كابل التوصيل البيني؛ دون تغذية منفصلة |
| الواجهة | 1 موصل عسكري دائري (تغذية + RS-485)؛ مسمار تأريض M5 |
| كابل التوصيل البيني | 5 / 10 / 15 m |
| درجة الحماية | IP65 |
| درجة حرارة التشغيل | −32 °C … +50 °C |
| الوزن | 1 kg |
| الأبعاد | 165 × 165 × 80 mm (دون عروات التثبيت) |
التوافق مع MIL-STD
MIL-STD-810H
EnvironmentalMIL-STD-810F
EnvironmentalMIL-STD-461E
EMI/EMCاطّلع على الشهادات والجودة للتعرّف على نهجنا في الاختبار والتحقق، وعلى خدمة الاختبار والتحقق لإجراء اختبارات خاصة بالبرنامج.
ورقة البيانات
منتجات ذات صلة
وحدات توزيع الطاقة (PDU)

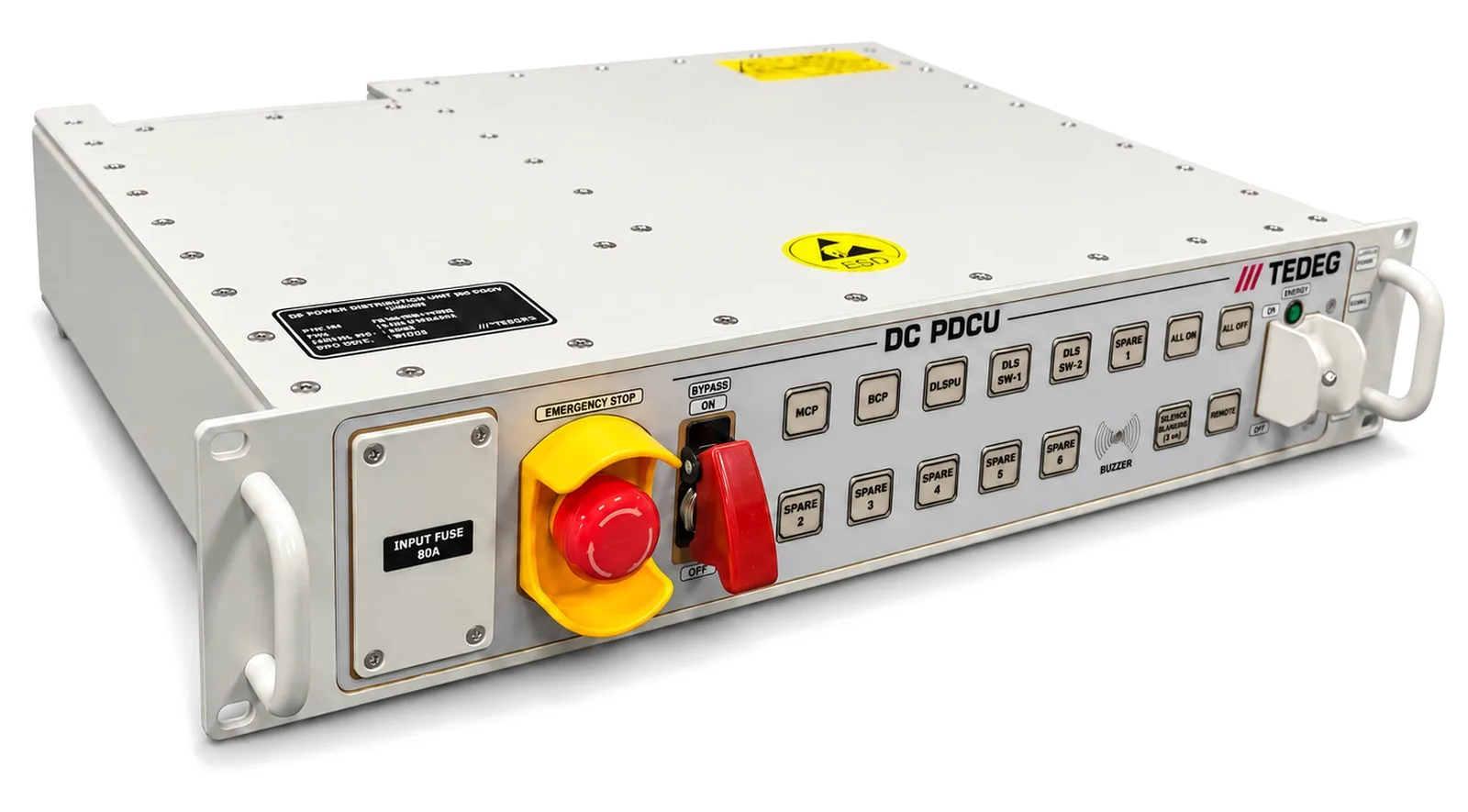

وحدة عسكرية لتوزيع طاقة DC والتحكم بها PowerGuard DC-PDCU-11
