وحدة التحكم اليدوية السلكية العسكرية Mil-Drive HCU-400 — وحدة تحكم يدوية موصولة بكابل مع زر إيقاف الطوارئ ومؤشرات LED للحالة
الطراز
Mil-Drive HCU-400
رقم القطعة (P/N)
TDG-042-01-A0000
الوحدة المتوافقة
وحدة التحكم في المحرك العسكرية Mil-Drive MCU-400 (موصل وحدة التحكم KN5)
عناصر التحكم
مفتاح تشغيل وحدة التحكم اليدوية · مفتاح رفع / خفض محمي · زر إيقاف الطوارئ · إعادة ضبط الأعطال · اختبار LED
المؤشرات
تغذية النظام · عطل النظام · الوضع العلوي · الوضع السفلي · جاهز للحركة؛ وضع التعتيم (Blackout)
التغذية الكهربائية
28 VDC، تُغذّى من MCU-400 (لا حاجة إلى مصدر تغذية منفصل)
الاتصال
RS-485 مع اللوحة الرئيسية لـ MCU-400
الموصل

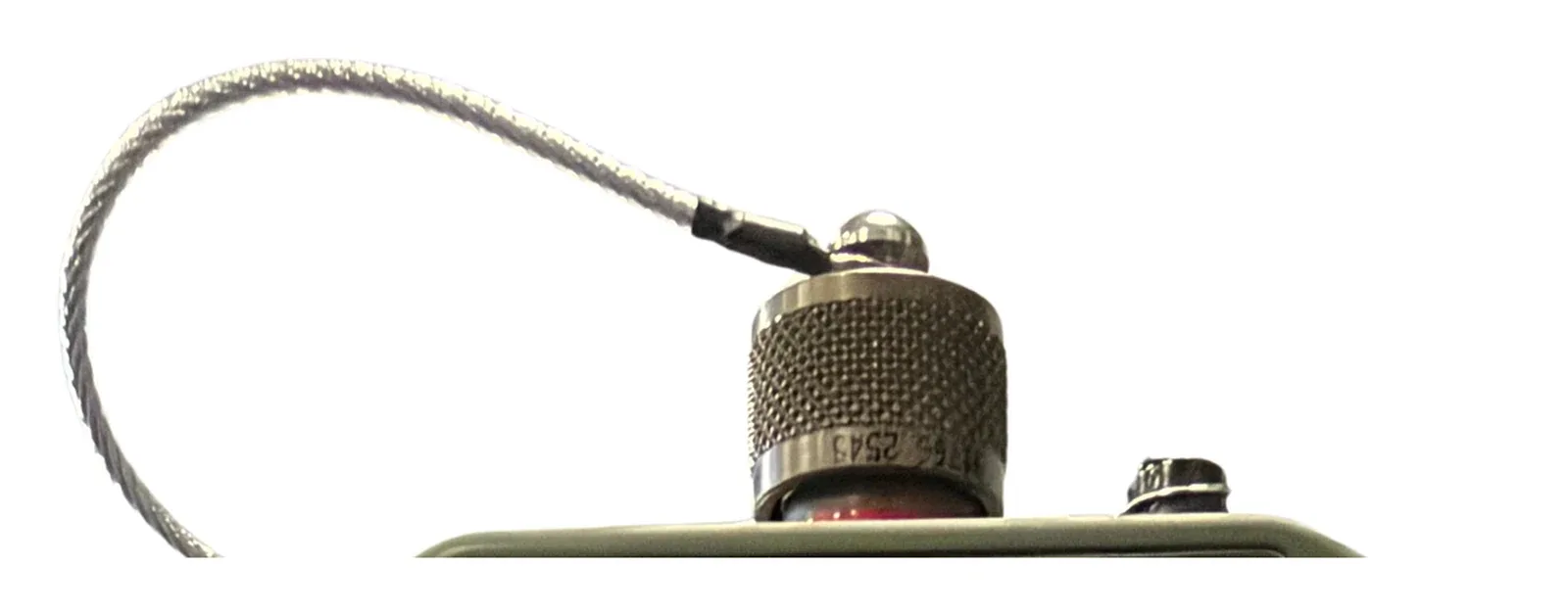

MIL-DTL-38999 Series III, 24WA35PN
الكابل
TDG-042-02-xx؛ 5 m قياسي، وأطوال أخرى عند الطلب
درجة الحماية من الدخول
IP67
الشركة:ITAR-FreeNCAGE: TM885

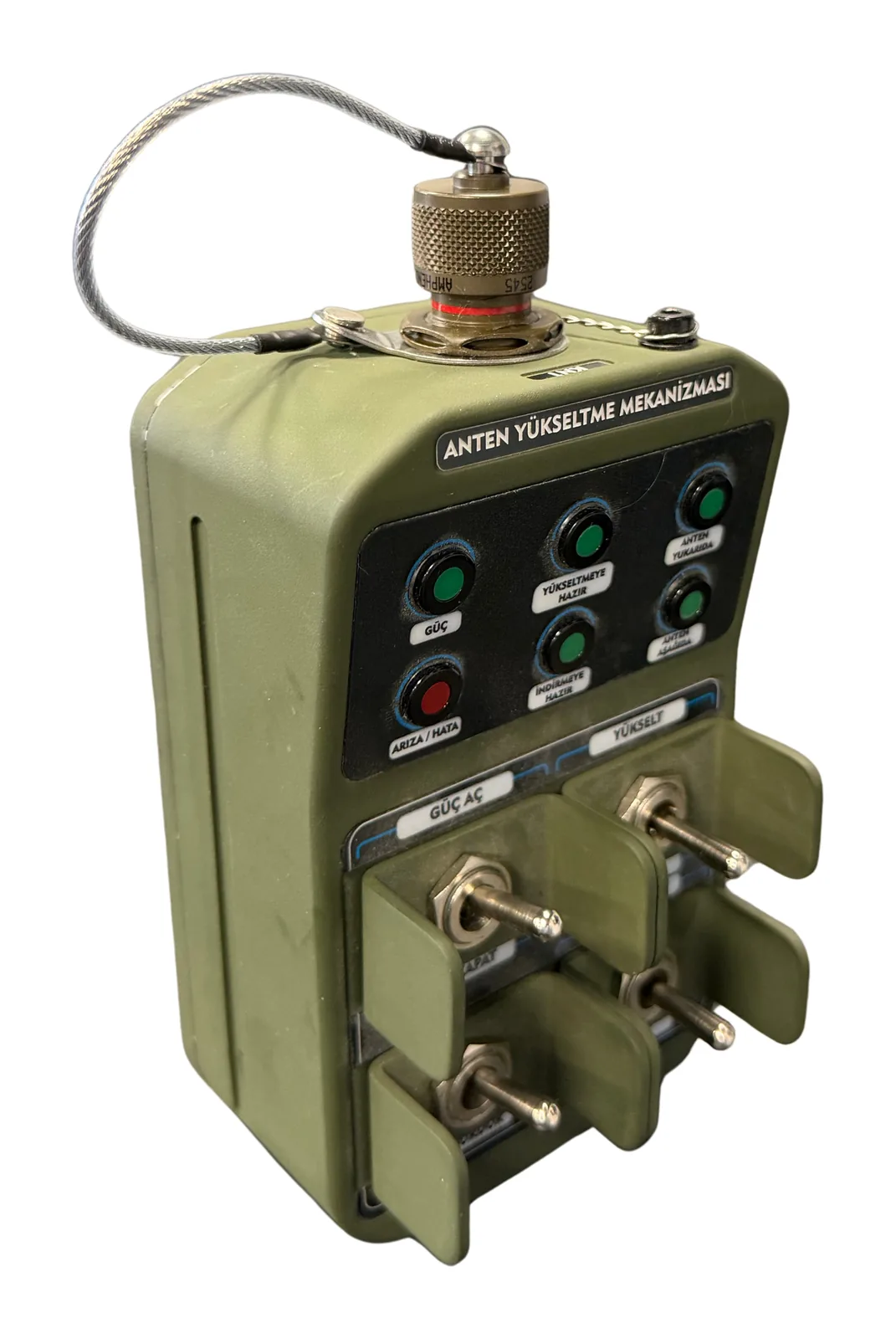

نظرة عامة
المنتج والغرض منه

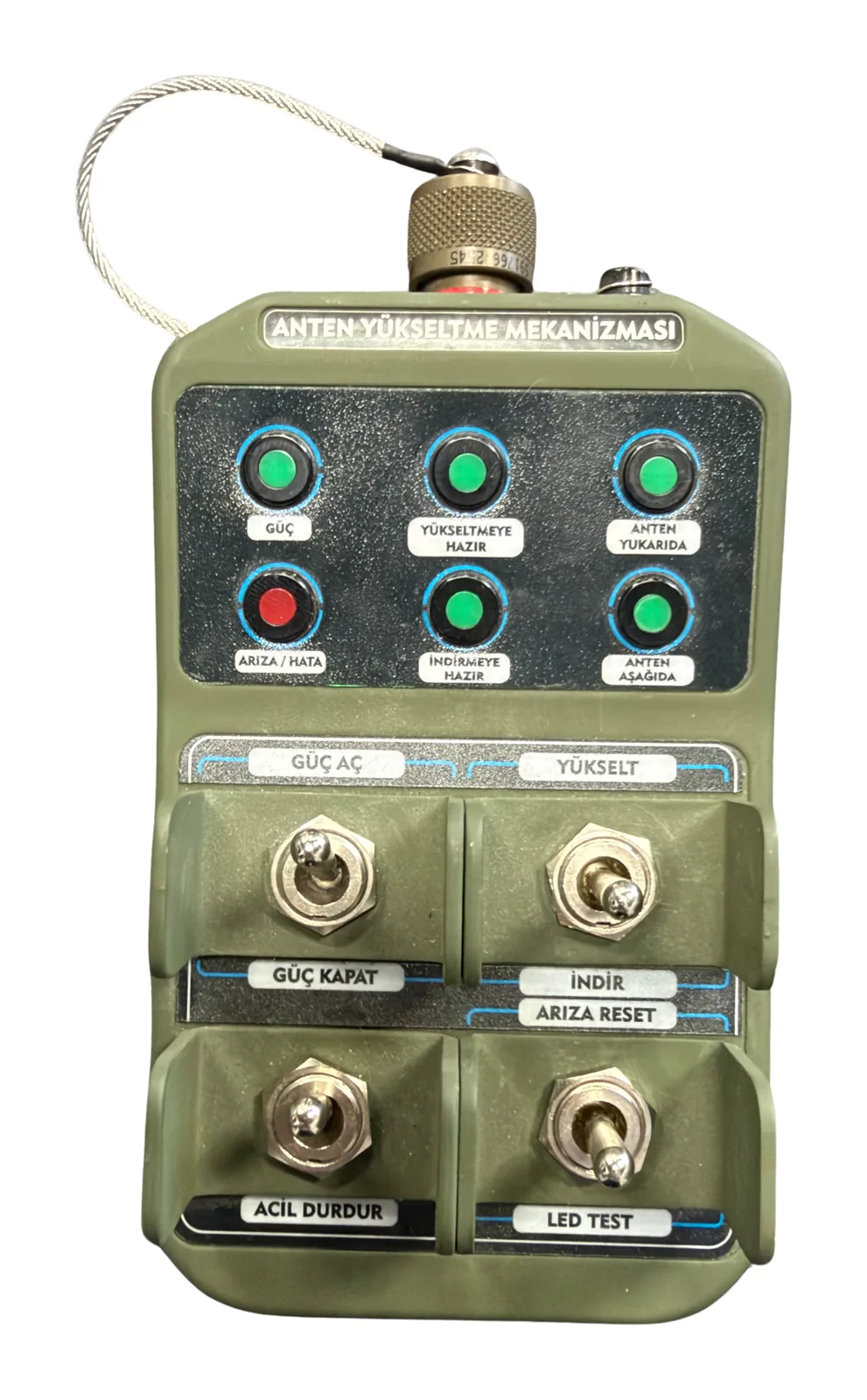

Mil-Drive HCU-400 هي وحدة تحكم يدوية سلكية عسكرية: وحدة تحكم يدوية تتصل بكابل بـ وحدة التحكم في المحرك العسكرية Mil-Drive MCU-400 وتُستخدم في الميدان. يتحكم المشغّل في الآلية بيد واحدة بأوامر الرفع والخفض، ويصل إلى زر إيقاف الطوارئ فورًا، ويتابع حالة النظام عبر مؤشرات LED.
تصل التغذية والاتصال من الوحدة الرئيسية عبر موصل MIL-DTL-38999 واحد وكابل واحد؛ ولا حاجة إلى مصدر تغذية منفصل. صمّمت TEDEG وحدة التحكم اليدوية وصنّعتها في أنقرة؛ وتُظهر الصور وحدة من مرحلة ما قبل الإنتاج.
القدرات الهندسية والتقنية

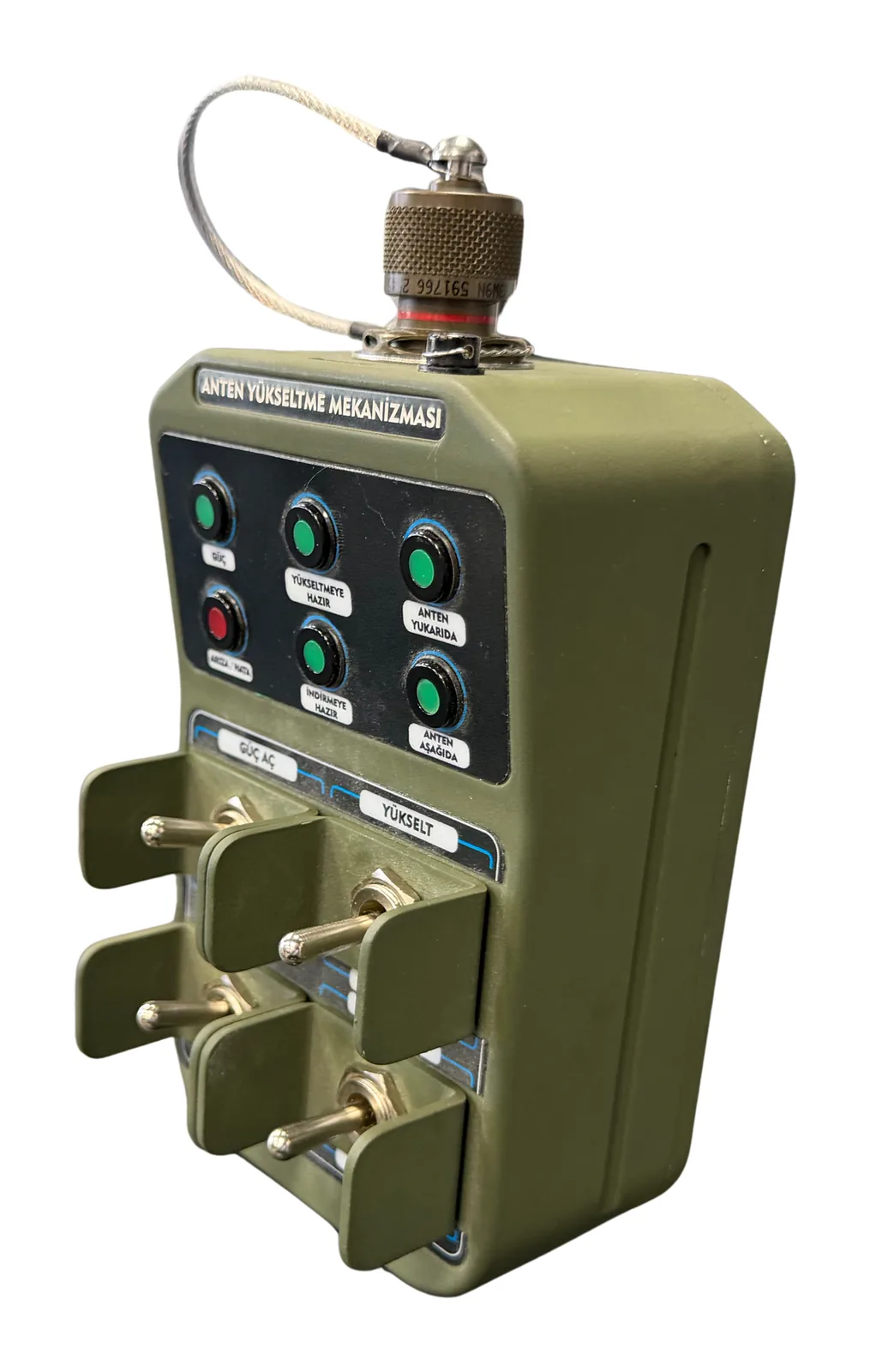

عند تشغيل وحدة التحكم اليدوية، تنتقل أولوية الأوامر إليها تلقائيًا؛ وعند إيقافها، تأتي الأوامر من لوحة التحكم بالنظام (RS-485) أو من واجهة الويب. مفتاح الرفع / الخفض محمي ولحظي: ضغطة واحدة تبدأ الحركة، وضغطة ثانية توقفها، وتتوقف الحركة تلقائيًا عند وصول الآلية إلى مفتاح نهاية الشوط. ويقطع زر إيقاف الطوارئ مخارج المحرك فورًا، بينما يظل التحكم والاتصال قيد التشغيل.

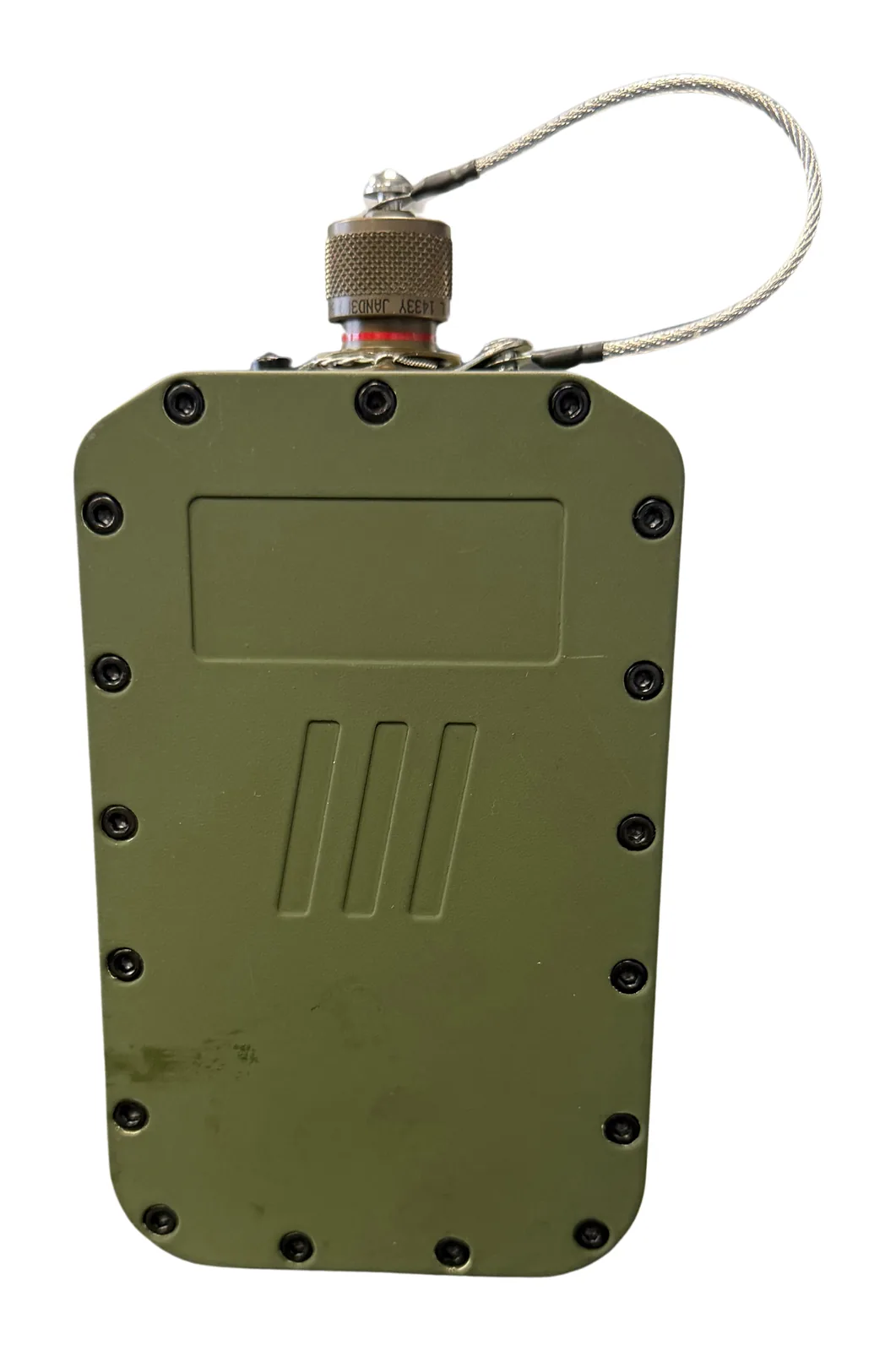

الغلاف مصنوع من الألومنيوم المشغول آليًا بتقنية CNC (EN-AW 5754) مع طلاء تحويل كروماتي وفق MIL-C-5541E Type I وطلاء عسكري متوافق مع MIL-DTL-64159؛ ودرجة الحماية من الدخول IP67.
المواصفات:
| المعامل | القيمة |
|---|---|
| الوحدة المتوافقة | وحدة التحكم في المحرك العسكرية Mil-Drive MCU-400 (موصل وحدة التحكم KN5) |
| التغذية | 28 VDC، تُغذّى من MCU-400 (لا حاجة إلى مصدر تغذية منفصل) |
| الاتصال | RS-485 مع اللوحة الرئيسية لـ MCU-400 |
| أولوية الأوامر | لوحدة التحكم اليدوية عند تشغيلها؛ وإلا فللوحة التحكم بالنظام (RS-485) أو واجهة الويب |
| الموصل | MIL-DTL-38999 Series III, 24WA35PN |
| الكابل | TDG-042-02-xx؛ 5 m قياسي، وأطوال أخرى عند الطلب |
| الأبعاد | 138 × 85 × 51 mm (دون الأزرار والمفاتيح والموصل) |
| الوزن | 0.65 kg (دون الكابل) |
| الغلاف | ألومنيوم مشغول آليًا بتقنية CNC (EN-AW 5754)؛ طلاء تحويل كروماتي وفق MIL-C-5541E Type I |
| الطلاء | طلاء عسكري متوافق مع MIL-DTL-64159: Green 383 (FED-STD-595B 34094) قياسي؛ وTan 686A (33446) وEarth Yellow (33245) اختياريان |
| درجة الحماية من الدخول | IP67 |
| درجة حرارة التشغيل / التخزين | −35 °C … +50 °C / −45 °C … +65 °C (مصمم وفق MIL-STD-810H) |
| التوافق الكهرومغناطيسي (EMC) | مصمم وفق MIL-STD-461F (مع نظام MCU-400) |
| قيود المواد | خالٍ من الكادميوم والزئبق والأسبستوس وPCB |

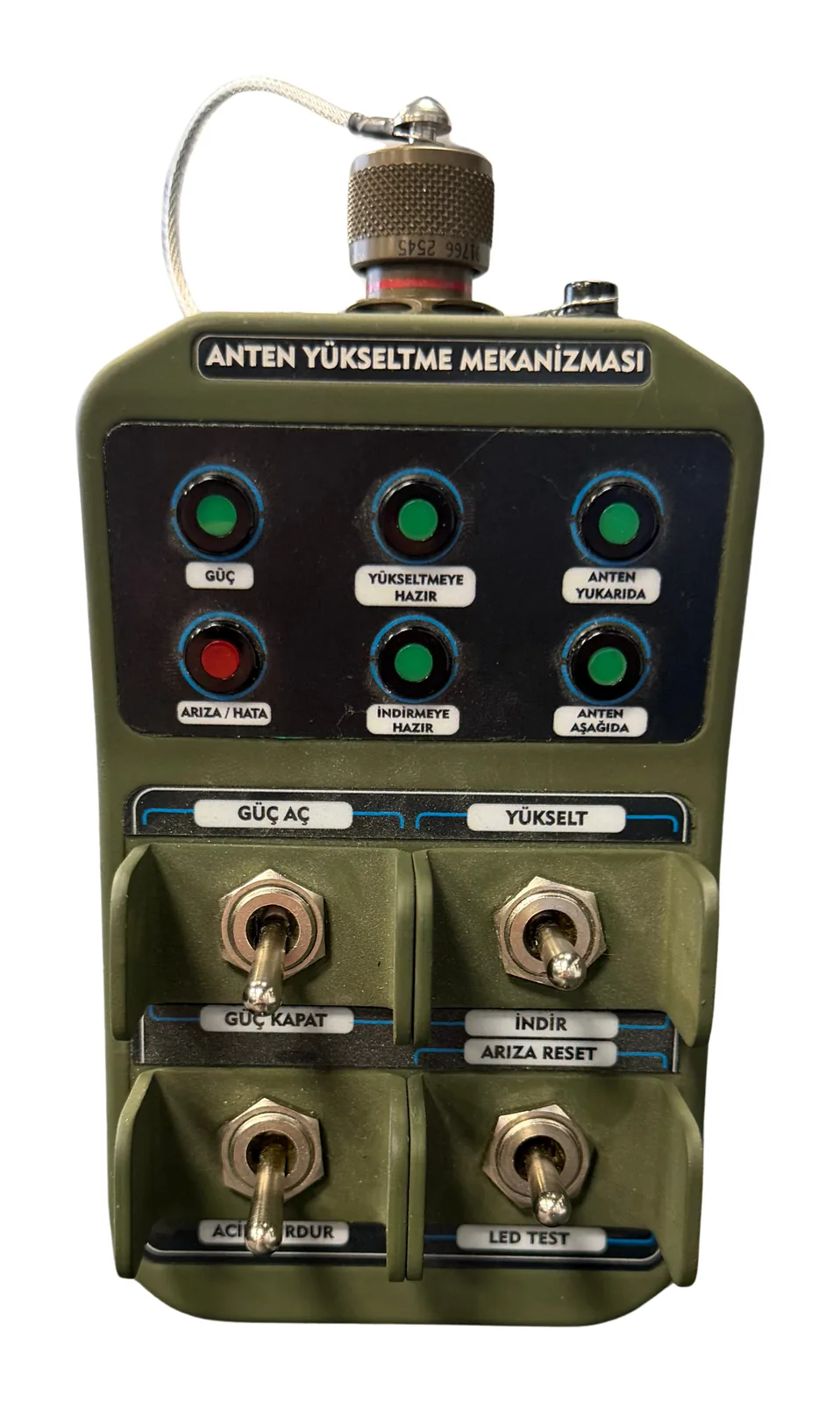

عناصر التحكم في اللوحة الأمامية
| عنصر التحكم | الوظيفة |
|---|---|
| مفتاح تشغيل وحدة التحكم اليدوية | يغذّي وحدة التحكم اليدوية ويمنحها أولوية الأوامر |
| مفتاح الرفع / الخفض | محمي ولحظي؛ ضغطة واحدة تبدأ الحركة وضغطة ثانية توقفها؛ وتتوقف الحركة تلقائيًا عند مفتاح نهاية الشوط |
| زر إيقاف الطوارئ | يقطع مخارج المحرك فورًا؛ ويظل التحكم والاتصال قيد التشغيل |
| إعادة ضبط الأعطال | يمسح الأعطال التي تمت معالجتها |
| مؤشرات LED | تغذية النظام · عطل النظام · الوضع العلوي · الوضع السفلي · جاهز للحركة |
| اختبار LED والتعتيم | يتحقق من عمل جميع مؤشرات LED؛ ويمكن خفض سطوع المؤشرات للتشغيل الليلي |
سيناريوهات التطبيق النموذجية
- آليات الصواري والمنصات: رفع وخفض يُداران في الميدان بجوار الآلية
- أنظمة تسوية المنصات ورفعها: الوضع وحالة «جاهز للحركة» في يد المشغّل
- الأنظمة المركّبة في الملاجئ التقنية وعلى المركبات: الوحدة الرئيسية في الداخل أو على المركبة، والمشغّل على مسافة تصل إلى طول الكابل
- وحدة تحكم يدوية احتياطية أو ثانية: تُطلب بشكل منفصل لتركيبات MCU-400 القائمة

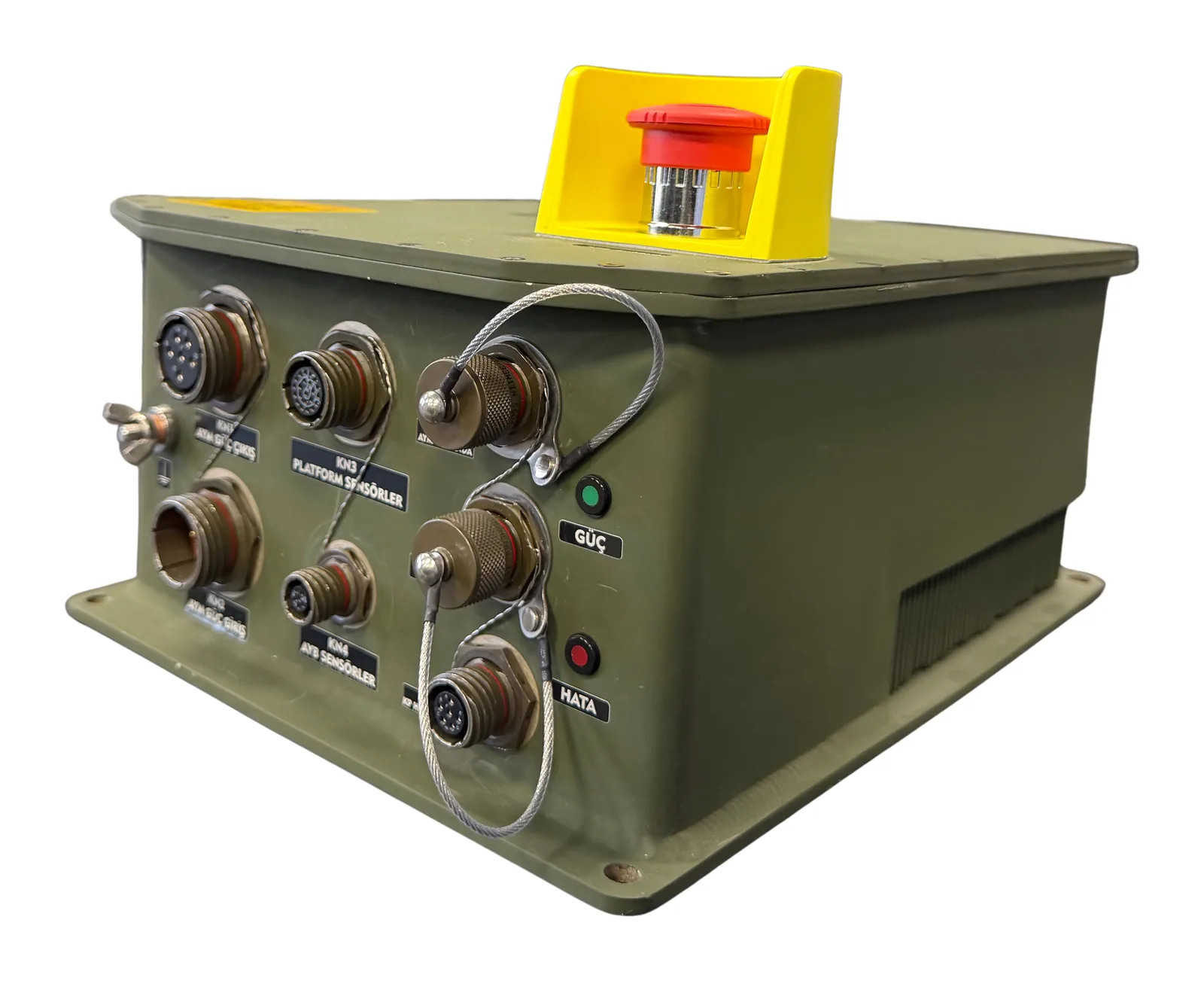

التوافق ورمز الطلب

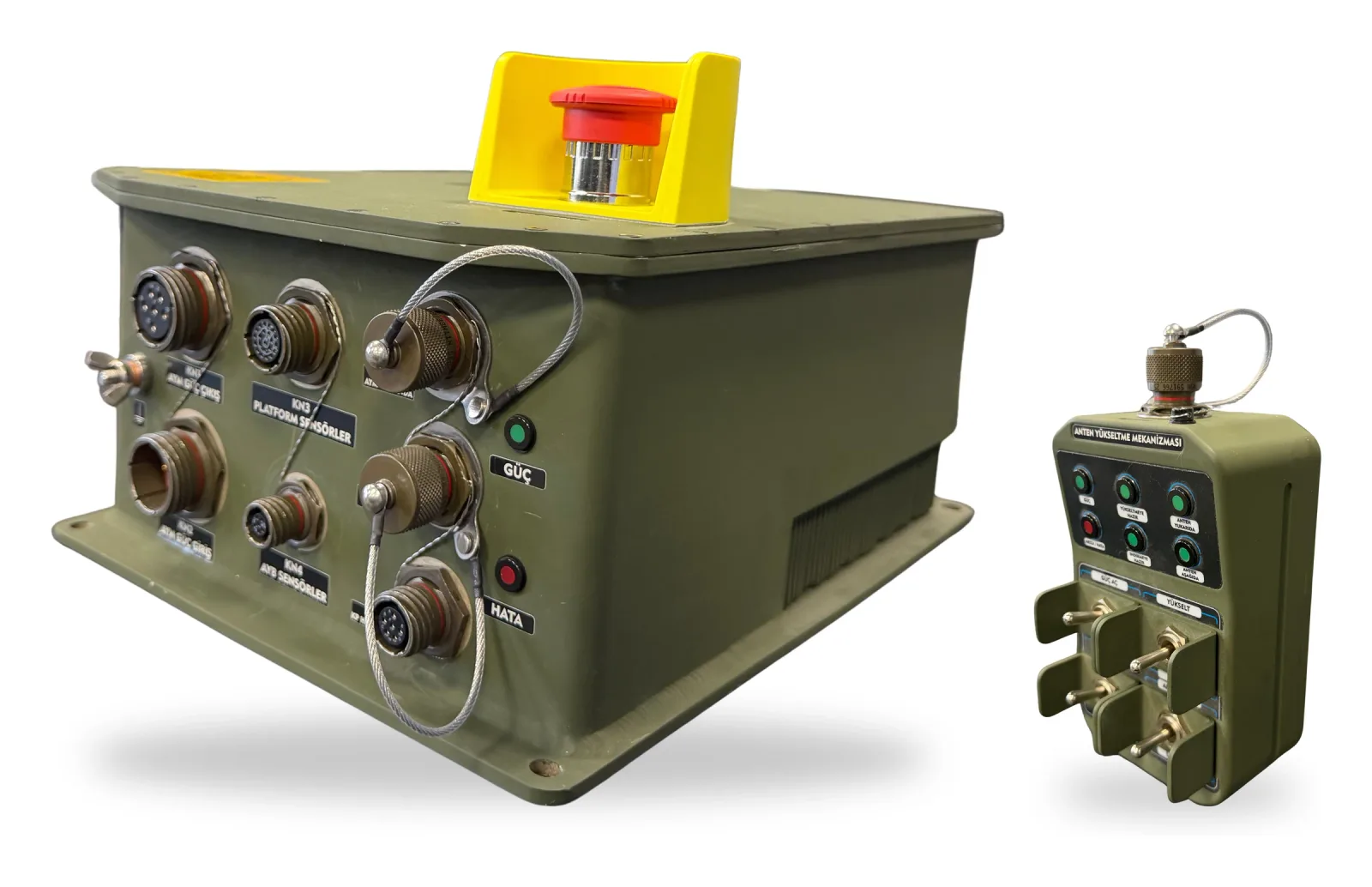

تتصل HCU-400 بموصل وحدة التحكم KN5 في Mil-Drive MCU-400. وتُشحن مع MCU-400 عند طلبها بالخيار -H، ويمكن أيضًا طلبها بشكل منفصل كوحدة تحكم يدوية احتياطية أو ثانية.
رمز الطلب: HCU-400-Cxx-p — xx طول الكابل بالأمتار (القياسي C05، P/N TDG-042-02-xx)، وp رمز الطلاء (0 = الأخضر العسكري Green 383، 1 = البيج Tan 686A، 2 = الأصفر الترابي Earth Yellow). مثال: HCU-400-C05-0: كابل 5 m، أخضر عسكري.
ميزة TEDEG
صمّمت TEDEG الوحدتين HCU-400 وMCU-400 معًا: كابل واحد ينقل كلًّا من تغذية 28 VDC واتصال RS-485، وتُدار أولوية الأوامر تلقائيًا في الوحدة الرئيسية، وتعرض مؤشرات LED في وحدة التحكم اليدوية سلسلة التعشيق ونهاية الشوط في الوحدة الرئيسية مباشرةً. تندرج جميع المنتجات ضمن فئة محوّلات التردد ومشغّلات المحركات وأنظمة UPS العسكرية؛ استخدم نموذج طلب عرض السعر لأطوال الكابلات والطلاء الخاصة بمشروعك.
المواصفات
| الطراز | Mil-Drive HCU-400 |
| رقم القطعة (P/N) | TDG-042-01-A0000 |
| الوحدة المتوافقة | وحدة التحكم في المحرك العسكرية Mil-Drive MCU-400 (موصل وحدة التحكم KN5) |
| عناصر التحكم | مفتاح تشغيل وحدة التحكم اليدوية · مفتاح رفع / خفض محمي · زر إيقاف الطوارئ · إعادة ضبط الأعطال · اختبار LED |
| المؤشرات | تغذية النظام · عطل النظام · الوضع العلوي · الوضع السفلي · جاهز للحركة؛ وضع التعتيم (Blackout) |
| التغذية الكهربائية | 28 VDC، تُغذّى من MCU-400 (لا حاجة إلى مصدر تغذية منفصل) |
| الاتصال | RS-485 مع اللوحة الرئيسية لـ MCU-400 |
| الموصل | MIL-DTL-38999 Series III, 24WA35PN |
| الكابل | TDG-042-02-xx؛ 5 m قياسي، وأطوال أخرى عند الطلب |
| درجة الحماية من الدخول | IP67 |
| درجة حرارة التشغيل | −35 °C … +50 °C |
| الأبعاد | 138 × 85 × 51 mm (دون الأزرار والمفاتيح والموصل) |
| الوزن | 0.65 kg (دون الكابل) |
التوافق مع MIL-STD
MIL-STD-810H
EnvironmentalMIL-STD-461F
EMI/EMCاطّلع على الشهادات والجودة للتعرّف على نهجنا في الاختبار والتحقق، وعلى خدمة الاختبار والتحقق لإجراء اختبارات خاصة بالبرنامج.
