Mekanik Tasarım

Mekanik tasarım kurulumdan başlar: birimin araçta, gemide ya da barınakta nerede duracağı, uyması gereken hacim ve montaj arayüzü, nasıl kablolanacağı ve hangi ortama dayanması gerektiği. Platform ekibinizle önce hacmi, konnektör konumlarını ve bakım erişimini belirleriz; çünkü kablo demeti ve montaj noktaları dondurulduktan sonra değiştirilmesi en zor kararlar bunlardır.

Muhafaza daha sonra elektroniğin etrafında tasarlanır: bileşenlerden dış yüzeylere ya da soğuk taban plakasına ısı yolları, sızdırmazlık yaklaşımı, EMI contaları, titreşim izolasyonu ve yüzey kaplaması. Elektronik ve mekanik mühendisleri aynı model üzerinde çalışır; kablo güzergâhı, konnektör yerleşimi ve boşluklar üretimden önce netleşir. İlk mekanik prototip kendi atölyemizde üretilir, elektronikle birleştirilir ve tasarım onaylanmadan önce tezgâhta ısıl, sızdırmazlık ve titreşim kontrollerinden geçirilir. Bulgular çizim setine işlenir ve revizyon olarak kaydedilir.

Birimin 3D modelini, işlenmiş, döküm ve sac parçaların üretim çizimlerini, bağlantı elemanı ve tork bilgileriyle montaj çizimlerini alırsınız. Kurulum arayüzü; montaj noktaları, konnektör konumları, kablo bükülme yarıçapı boşlukları ve bakım için gereken erişimi gösteren bir hacim çizimi olarak dokümante edilir. Entegrasyon ekibiniz fiziksel parça olmadan birimi yerleştirebilir.

Proje ısıl yönetimi içeriyorsa teslimat, soğutma yaklaşımını ve prototipteki ısıl kontrollerin sonuçlarını kapsar. Rafa monte ekipmanda 19 inç kabinler için ray ve sabitleme düzeni dahildir. Malzeme ve kaplama şartnameleri alaşımı, kaplamayı ve boya seçeneklerini belirtir; muhafaza için beyan edilen IP sınıfı, sızdırmazlık tasarımına ve yapılan kontrollere dayanır. Mekanik prototipler ve düşük adetli seri parçalar aynı çizim setinden bizde ya da kendi tedarikçinizde üretilebilir.

Çevresel dayanım MIL-STD-810 esas alınarak tasarlanır: yağmur, nem, tuz sisi, kum ve toz, titreşim ve şok; sızdırmazlığı, malzeme seçimini ve montaj yaklaşımını belirler. Ekranlamaya katkı veren muhafazalar MIL-STD-461 gözetilerek tasarlanır; dış arayüzlerde MIL-DTL-38999 konnektörler kullanılır. Sızdırmazlık, IP65 kumanda birimlerinden IP69K projektör başlıklarına kadar ürün bazında IP sınıfıyla belirtilir.

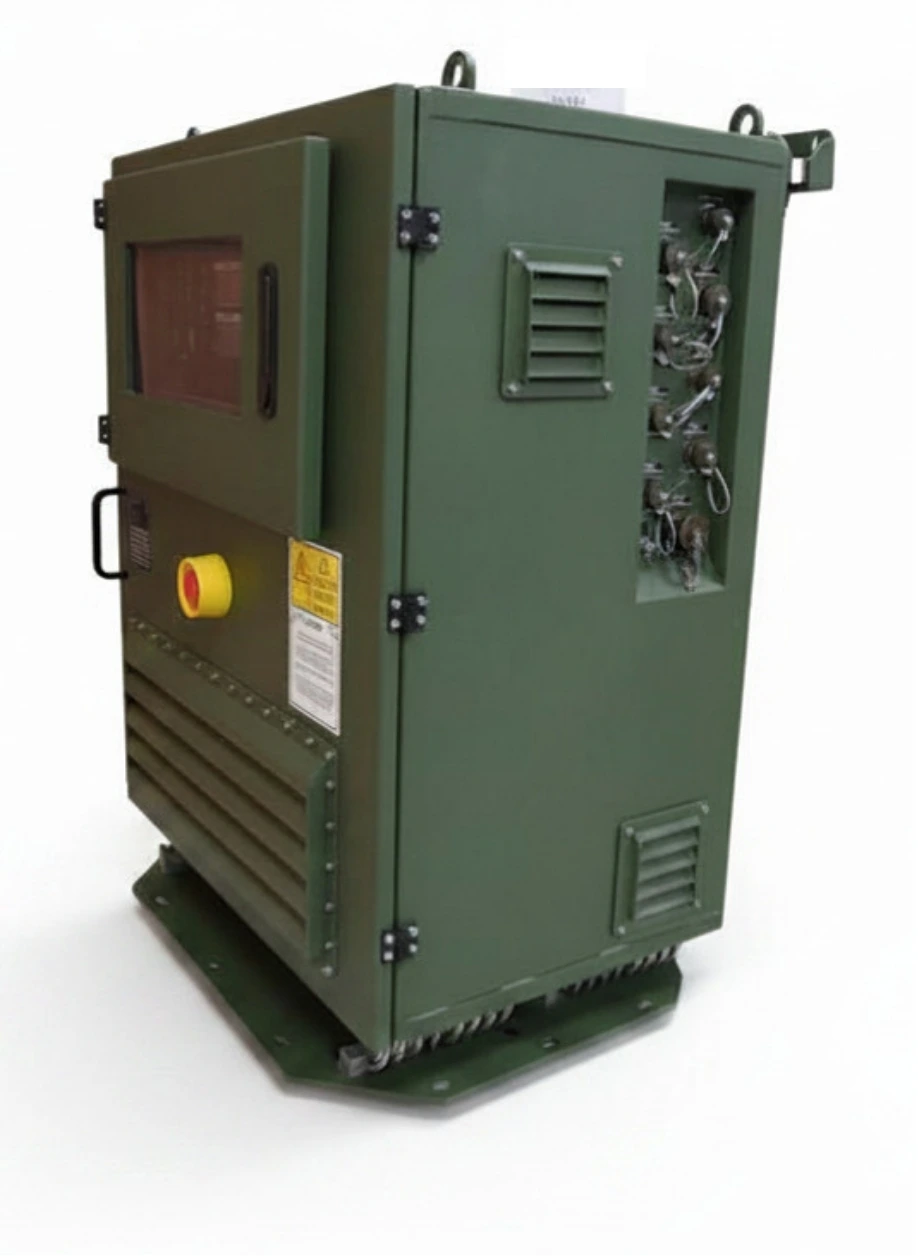

Ürünlerimiz yeniden kullandığımız çözümleri gösterir. PowerGuard Outdoor frekans çevirici saha kullanımı için dış ortam muhafazasıdır; sıcaklık, titreşim ve şok davranışı ISO/IEC 17025 akreditasyonlu laboratuvarda MIL-STD-810G CHG-1 / 810F'e göre test edilmiştir (rapor V 1731 23228 00 00 BE). PDU-RT5002, kabinlerde montaj ve bakım için dahili raylı 19 inç 4U raf birimidir. T-Light projektör, çift contalı, basınç dengeleyici nem filtreli ve sahada değiştirilebilir dişli kartuşlu sızdırmaz alüminyum döküm gövde kullanır. Mil-Drive-55 ve PowerGuard-D1000 gibi fansız birimler sızdırmaz alüminyum muhafazaya ve taban plakası üzerinden iletimle soğutmaya dayanır.
