Frekans Çeviriciler, Motor Sürücüler ve Askeri UPS Sistemleri

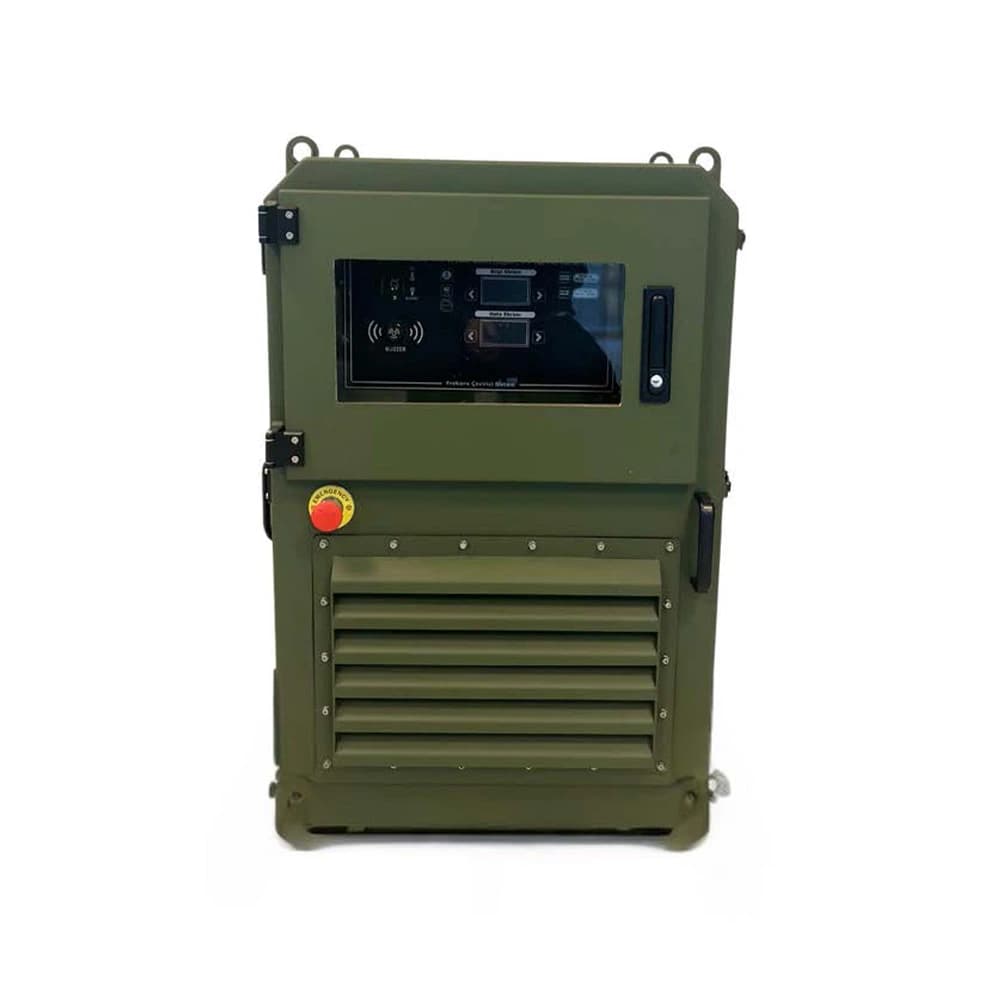

400 Hz'de aynı güç için trafo ve motorlar daha küçük ve hafif olabilir; bu yüzden gemi, radar ve silah sistemlerindeki pek çok alt sistem 400 Hz beslemeye göre tasarlanır. Tesis ve kamp şebekeleri ise 50 ya da 60 Hz verir; statik frekans çevirici (statik frekans konvertörü) beslemeyi motor-jeneratör grubu olmadan, elektronik olarak 400 Hz'de yeniden üretir. Gemide kullanım için çıkış gerilim ve frekans gereksinimleri MIL-STD-1399-300B'ye göre tanımlanan 115/200 VAC 400 Hz Statik Frekans Çevirici, çıkışı 60 ile 400 Hz arasında ayarlanabilen modeldir. 400 Hz ve 60 Hz yükler yan yana çalışıyorsa PowerGuard Outdoor ve AC-AC Frekans Çevirici Trafo Sistemi 12 kVA'da 2 × 400 Hz ve 5 × 60 Hz çıkış verir; 28 VDC de gereken düşük güçlü elektronik için TPS-115 3 faz 115 VAC 400 Hz (600 VA) ile birlikte üç izole 28 VDC çıkış sağlar.

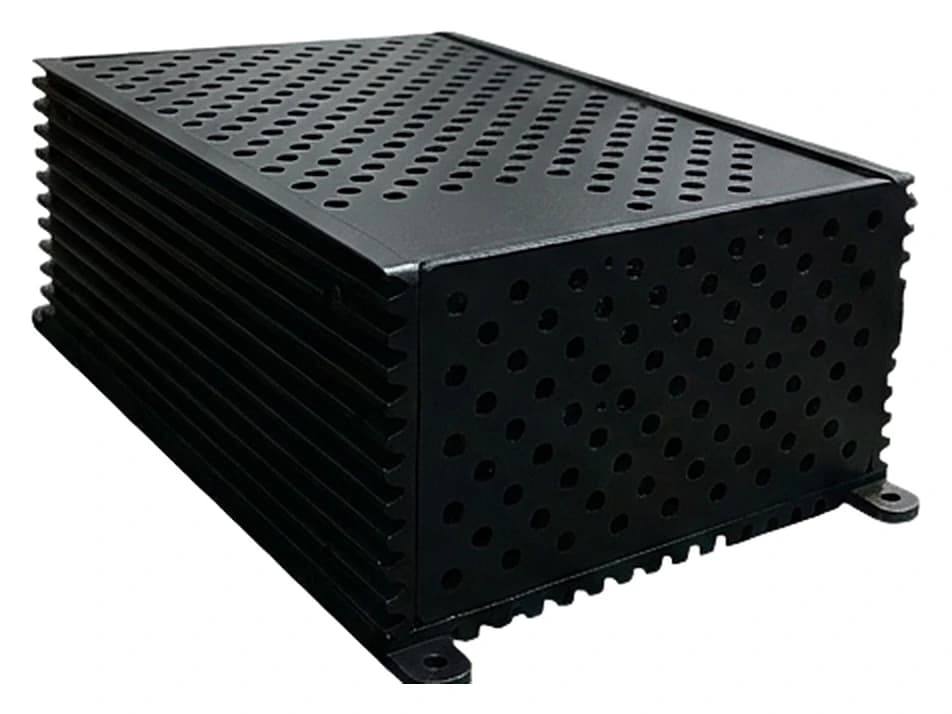

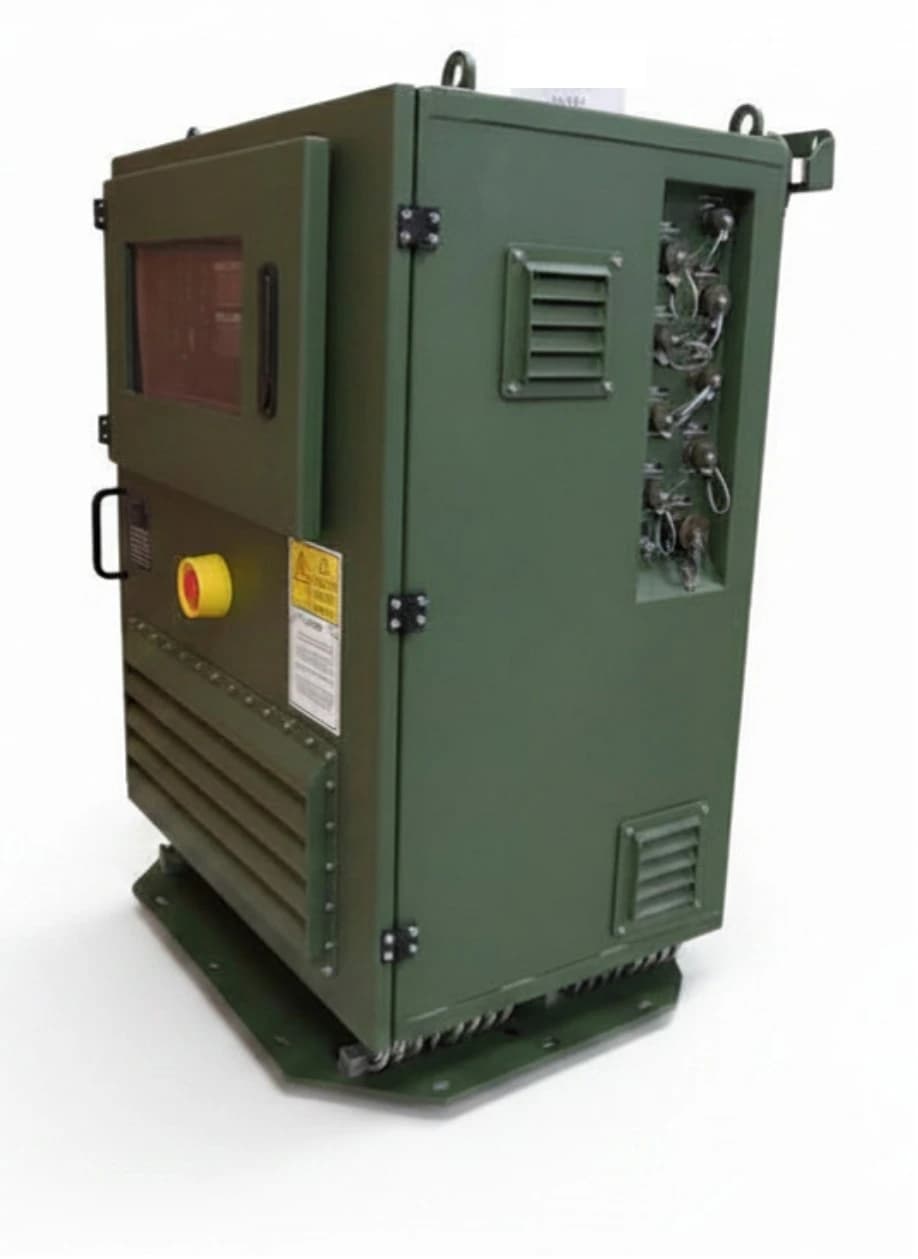

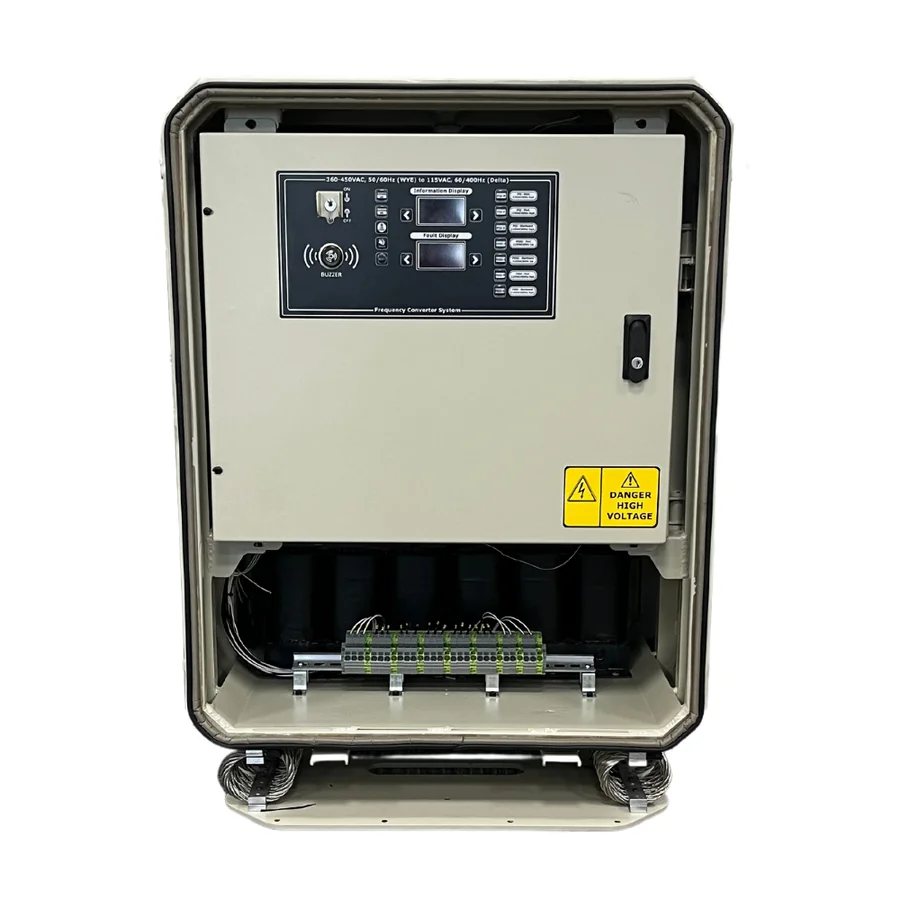

Dış ortamda 60 Hz ve 400 Hz'i aynı anda ayrı kanallardan istiyorsanız PowerGuard Outdoor: 12 kVA, 7 izole çıkış (5 × 60 Hz + 2 × 400 Hz), −32 °C … +55 °C, akıllı PDU dahil. Tek üniteden 60–400 Hz arasında ayarlanabilir, 115–220 VAC değişken çıkış için PowerGuard 115/200 VAC 400 Hz Statik Frekans Çevirici: 3 faz 360–440 VAC giriş, yıldız ya da üçgen bağlantı seçeneği. Kabin içinde trafo, çevirici ve dağıtımı bir arada isteyen deniz ve kara platformları için AC-AC Frekans Çevirici Trafo Sistemi: 12 kVA, 2 × 400 Hz + 5 × 60 Hz çıkış, çıkış başına aç-kapa, CAN-Bus. Düşük güçte 400 Hz ile 28 VDC'yi aynı cihazda isteyen görev elektroniği için PowerGuard TPS-115: 230 VAC girişten 3 faz 115 VAC 400 Hz (600 VA) + 3 × izole 28 VDC (600 W), 215 × 340 × 123 mm, fansız. 115/200 VAC 400 Hz güç kaynağı arıyorsanız Statik Frekans Çevirici bunu yıldız bağlantıda verir (faz-nötr 115 VAC); üçgen bağlantıda 115 VAC faz-faz verir. PowerGuard Outdoor'un 4'er kVA'lık iki 3 fazlı 115 VAC 400 Hz çıkışı ise üçgen bağlantılıdır (faz-faz, nötrsüz). Seçim ölçütlerini 115 VAC 400 Hz güç kaynağı seçimi rehberinde bulabilirsiniz.

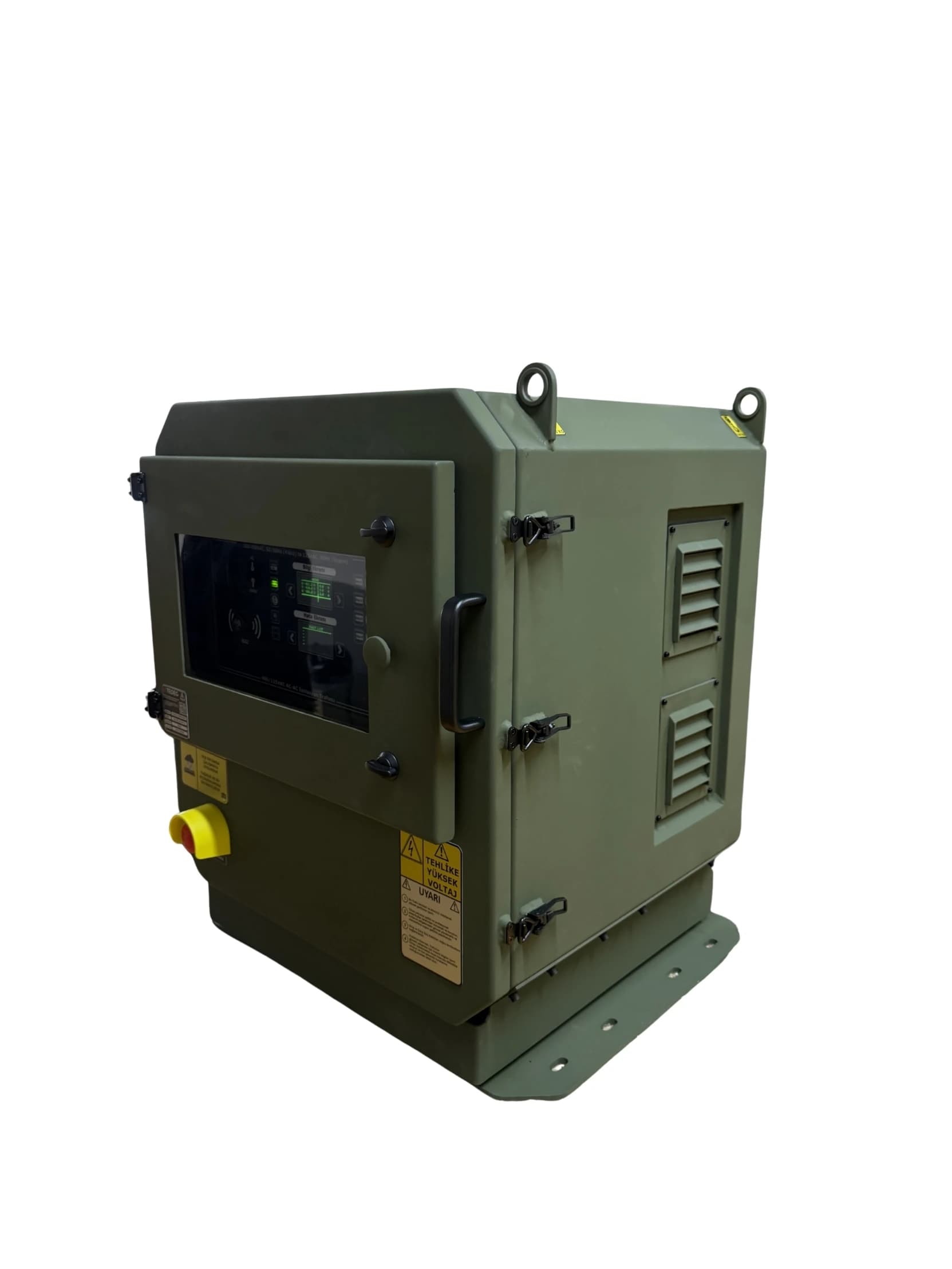

Hayır. Adındaki "400", giriş gerilimidir: PowerGuard 400/115 VAC AC-AC İnverter 3 faz 400 VAC, 50/60 Hz girişi 115 VAC, 50 Hz çıkışa çevirir ve toplam 10 kVA'yı dört çıkışa böler (3,6 + 2,4 kVA üç faz, 2 + 2 kVA iki faz). Çıkış izole trafo üzerinden verilir; 400 VAC şebekeye bağlı bir tesis ya da platformda 115 VAC ekipmanı beslemek için uygundur. 400 Hz gereken ekipman için yukarıdaki statik frekans çeviricilere bakın.

Mil-Drive-55, üç fazlı asenkron motorlar için FOC (alan yönelimli kontrol) tabanlı bir sürücüdür: 5,5 kW nominal güç, 3 × 400 VAC / 0–500 Hz çıkış, 14 A motor akımı, 400 VAC ±%10 giriş. Resolver, artımsal ve mutlak enkoder ile NTC sıcaklık sensörü girişlerini destekler; çift kanallı Safe Torque Off (STO), acil durum girişi, RS-485 ve CAN-Bus haberleşmesi vardır. Sızdırmaz alüminyum gövde ve fansız pasif soğutma ile −32 °C … +55 °C'de çalışır; taret, anten konumlandırma, hidrolik pompa ve pedestal tahriki gibi uygulamalar için tasarlanmıştır. Farklı güç seviyesi, ek I/O kanalı ve özel haberleşme protokolü, modüler tasarım sayesinde proje bazında yapılandırılabilir.

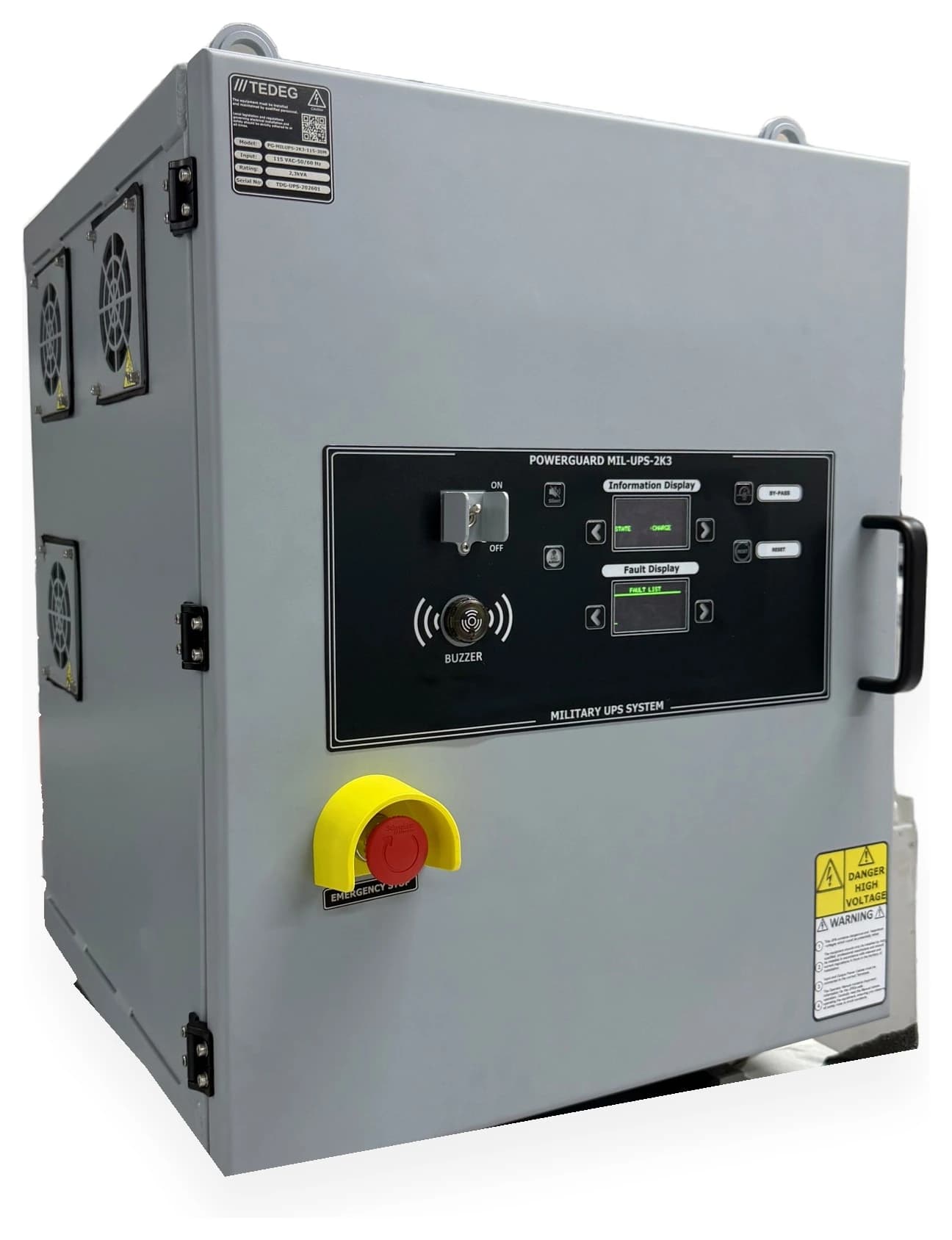

Şebeke ya da sahil gücü kesildiğinde yükün hiç kesinti görmemesi gerekiyorsa PowerGuard MIL-UPS-2K3 çift dönüşümlü online topolojisiyle yükü her zaman inverter üzerinden besler; bataryaya geçişte aktarım anı yoktur. 115 VAC ±%20, 45–65 Hz, 3 faz girişle çalışır; 115 VAC 60 Hz saf sinüs, 2,3 kVA çıkış verir ve VRLA jel bataryayla 2 kW yükte 30 dakika yedekleme sağlar. 0,3 güç faktörüne kadar kapasitif yükleri kararlı besler; manuel bypass, bakım sırasında yükü kesintiye uğratmaz. Gemi ve sahil sistemlerindeki radar, haberleşme ve konsol yükleri tipik kullanım alanıdır.

Her ürünün arayüzü farklıdır; şartnamenize uyanı seçin. PowerGuard Outdoor dahili web sunucusuyla tarayıcıdan ek yazılım gerektirmeden izlenir, KN9 üzerinden Ethernet ve RS-422 ile haberleşir. 115/200 VAC 400 Hz Statik Frekans Çevirici RS-422 ve Ethernet tabanlı masaüstü yazılımla; 400/115 VAC AC-AC İnverter ve MIL-UPS-2K3 ise KN6 konnektöründeki Ethernet üzerinden izlenir ve uzaktan açılıp kapatılır. AC-AC Frekans Çevirici Trafo Sistemi CAN-Bus, TPS-115 RS-485 HD (10 Mbps), Mil-Drive-55 RS-485 ve CAN-Bus kullanır. Çoğu üründe cihaz üzerinde OLED ekran ve/veya CİT (cihaz içi test) bulunur.

PowerGuard Outdoor'un MIL-STD-810G CHG-1 çevresel (sıcaklık, titreşim, şok) ve MIL-STD-461E EMI/EMC testleri ISO/IEC 17025 akreditasyonlu bir laboratuvarda tamamlanmıştır; PowerGuard 115/200 VAC 400 Hz Statik Frekans Çevirici de MIL-STD-810G CHG-1 ve MIL-STD-461G testlerinden akredite laboratuvarda geçmiştir. Diğer ürünler datasheet'lerinde belirtilen standartlara göre tasarlanmıştır: Mil-Drive-55 ve MIL-UPS-2K3 için MIL-STD-810G ve MIL-STD-461F, 400/115 VAC AC-AC İnverter için MIL-STD-810G ve MIL-STD-1399B; AC-AC Frekans Çevirici Trafo Sistemi ise askeri test yöntemlerine göre değerlendirilmiştir. Raporu isterken standart ve metot numarasını, laboratuvar adını, test tarihini ve test edilen ünitenin seri numarasını talep edin. Teklif için giriş gerilimi ve faz sayısı, çıkış frekansı, toplam güç ve çıkış sayısı, iç / dış ortam ve izleme arayüzü bilgisini teklif formundan iletebilirsiniz.

Üçü de aynı tür cihaz için kullanılan adlardır: bir AC beslemenin frekansını, çoğu zaman da gerilimini değiştirip ekipmanın beklediği değerde, örneğin 400 Hz ya da 60 Hz'de yeniden üreten güç dönüşüm birimi. Asıl fark adda değil yapıdadır: statik çevirici dönüşümü güç elektroniğiyle, dönen makine olmadan yapar; döner çevirici, yani motor-jeneratör grubu, şebekeden beslenen bir motorla çıkış frekansında çalışan bir jeneratörü döndürür. Bu kategorideki frekans çeviriciler statiktir. Sanayide "frekans konvertörü" adı motor hız sürücüleri için de kullanılır; bu kategoride o işi motora 0–500 Hz değişken frekans vererek hız ve torku kontrol eden Mil-Drive-55 yapar. "Konvertör" sözcüğü tek başına AC-DC ve DC-DC dönüştürücüler için de kullanıldığından şartnamede giriş ve çıkış frekansını açıkça yazın.
