Statik Frekans Çevirici Nedir? 50 Hz'den 400 Hz'e

Statik frekans çevirici, bir AC kaynağın frekansını (ve çoğu zaman gerilimini) yarı iletken anahtarlarla değiştiren güç elektroniği cihazıdır. "Statik" sözcüğü, dönüşümün dönen bir makine olmadan yapıldığını anlatır: eski motor-jeneratör setlerinde bir motor şebekeden beslenip mil üzerinden 400 Hz'lik bir jeneratörü döndürürken, statik çeviricide aynı iş doğrultucu, DC bara ve inverterle elektronik olarak yapılır. Sahada "statik konvertör" ve "statik frekans konvertörü" adları da aynı cihaz için kullanılır.

Savunma tarafında en yaygın görev, 50 Hz şebekeden 115 VAC 400 Hz üretmektir. Gemi platformları, radar ve atış kontrol alt sistemleri ve bazı kara aracı görev elektroniği 400 Hz ister; tesis, kamp ve test laboratuvarı şebekeleri ise 50 Hz verir. 400 Hz'in neden tercih edildiğini (daha küçük trafo ve motor, senkro/resolver referansı) Mobil Askeri Frekans Çevirici Rehberi ayrıntılı anlatıyor. Bu yazı ise cihazın içine bakar: 400 Hz nasıl üretilir, çıkışın iyi olduğu neyle ölçülür ve doğru cihaz nasıl seçilir.

Statik frekans çevirici, giriş ile çıkış arasında frekans bağını tamamen koparır. Giriş önce DC'ye çevrilir, çıkış bu DC'den istenen frekansta yeniden üretilir. Bu yapıya çift dönüşüm (double conversion) denir.

1. Doğrultucu

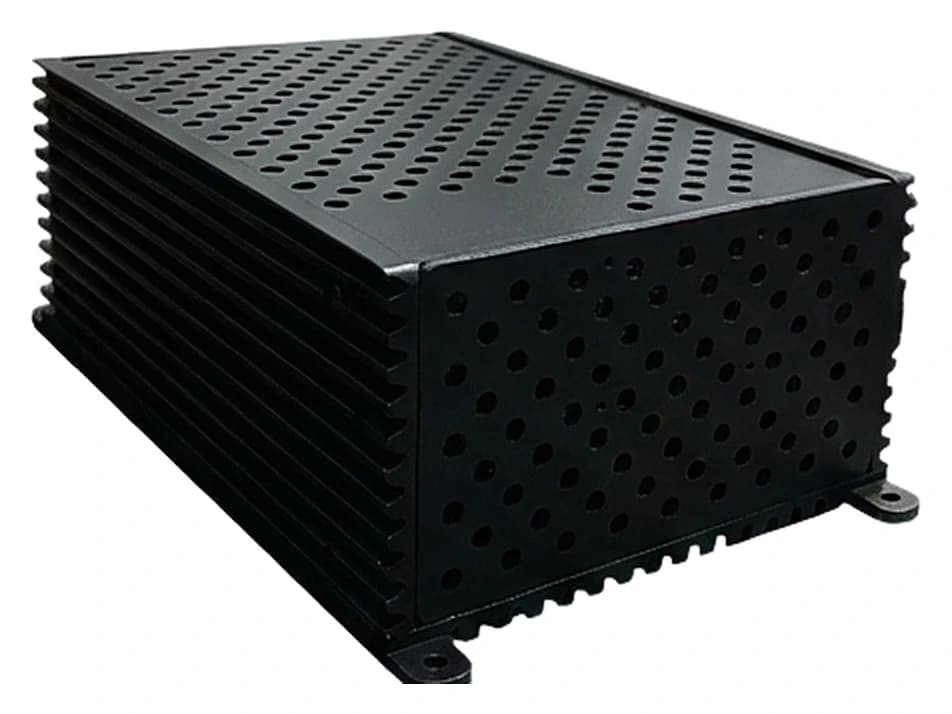

Şebekeden gelen tek veya üç fazlı AC, doğrultucuda DC'ye çevrilir. En basit çözüm diyot köprüdür; ucuzdur ama şebekeden darbeli akım çeker ve harmonik üretir. Aktif ön uç (AFE) doğrultucuda ise girişte de kontrollü anahtarlar kullanılır; şebekeden sinüse yakın akım çekilir, güç faktörü yükselir. Örneğin PowerGuard TPS-115 AFE topolojisi kullanır; datasheet'inde bu yapı "yüksek güç faktörü, düşük harmonik distorsiyon, şebekeye minimum geri etki" olarak tanımlanır.

2. DC bara

Doğrultucu çıkışı, kondansatörlerden oluşan DC baraya bağlanır. DC bara iki aşama arasında enerji deposu ve tampon görevi görür: girişteki kısa gerilim dalgalanmaları ve faz dengesizlikleri burada yumuşar, çıkışa doğrudan yansımaz.

3. İnverter

İnverter, genellikle IGBT'lerden oluşan bir köprüdür. Anahtarlar, darbe genişlik modülasyonu (PWM) ile birkaç kilohertz ve üzeri bir taşıyıcı frekansta açılıp kapanır; darbelerin genişliği, ortalamaları istenen sinüsü izleyecek biçimde ayarlanır. Çıkış frekansını belirleyen şey bu referans sinüstür ve yazılımda tanımlıdır. Bu yüzden aynı donanım 60 Hz de, 400 Hz de üretebilir.

4. Çıkış filtresi ve izolasyon trafosu

PWM çıkışı ham haliyle bir darbe dizisidir. LC filtre taşıyıcı frekanstaki bileşenleri süzer ve temiz sinüs bırakır. Birçok tasarımda çıkışta bir izolasyon trafosu da bulunur: gerilimi istenen seviyeye uyarlar, yükü şebekeden galvanik olarak ayırır ve gerektiğinde nötr hattı oluşturur. 400 Hz'de çalışan bu trafo, aynı güçteki 50 Hz trafosundan belirgin biçimde küçüktür.

Döner çeviriciler, doğal galvanik izolasyonları ve aşırı yüke toleranslarıyla eski nesil sabit tesislerde hâlâ görülür. Mobil ve yeni platformlarda ise statik mimari standart hale gelmiştir. Topolojilerin daha geniş karşılaştırması mobil frekans çevirici rehberinde yer alıyor.

Bir frekans çeviriciyi "temiz güç verir" diye seçmek yeterli değildir; şartnamede ölçülebilir değerler istenmelidir:

• Toplam harmonik bozulma (THD): Çıkış dalga şeklinin ideal sinüsten sapması. Radar ve haberleşme ekipmanının güç kaynakları yüksek THD'de ısınır ve gürültü üretir.
• Frekans modülasyonu: Çıkış frekansının kararlı durumda ne kadar salındığı. Senkro/resolver gibi frekansa duyarlı elemanlar için önemlidir.
• Gerilim modülasyonu: Çıkış geriliminin kararlı durumda periyodik salınımı.
• Geçici tepki: Ani yük değişiminde ya da açılışta çıkışın ne kadar sürede kararlı duruma geldiği.
• Koruma kapanması: Aşırı veya düşük gerilimde çıkışın ne kadar sürede kesildiği.

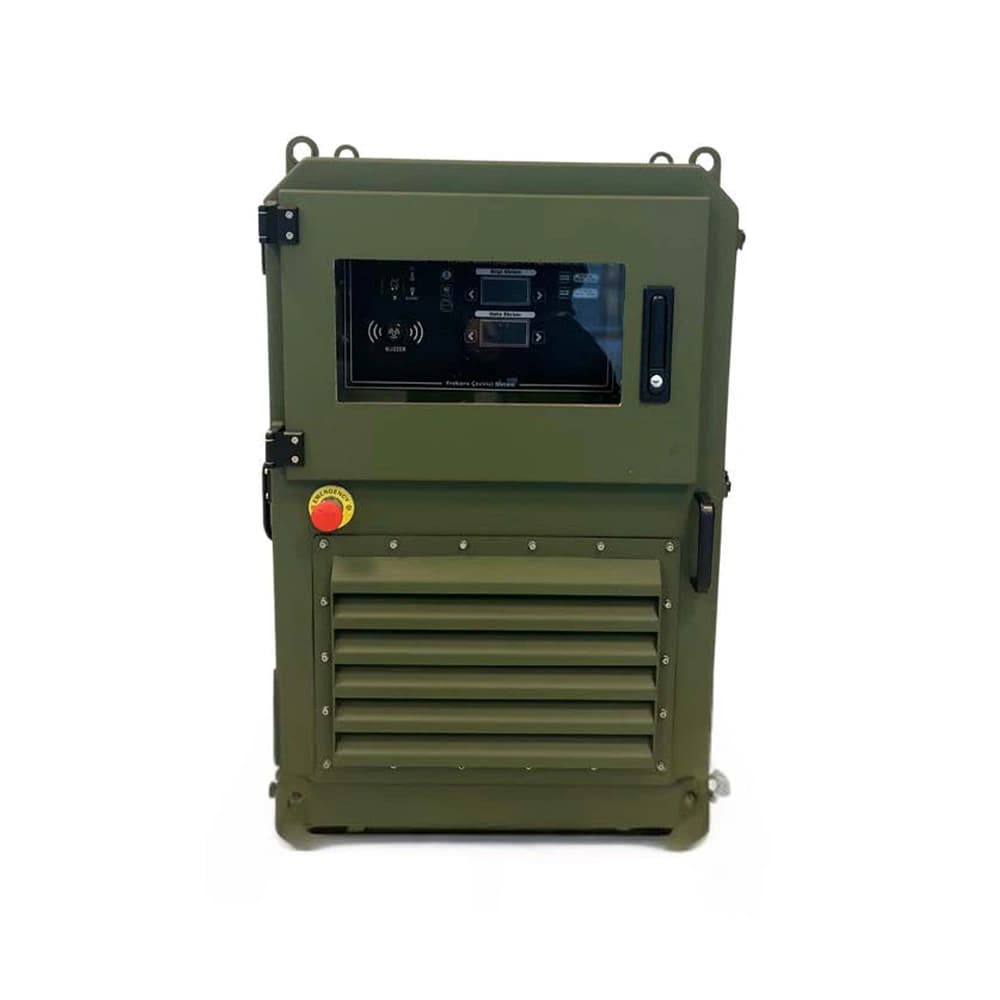

Gemi platformları için bu sınırlar tipik olarak MIL-STD-1399 serisinin elektrik güç arayüzünü tanımlayan 300. bölümüne göre yazılır. Örnek olarak PowerGuard 115/200 VAC 400 Hz Statik Frekans Çevirici datasheet'inde THD %5'in altında, frekans modülasyonu en fazla 4 Hz, gerilim modülasyonu en fazla 2,5 Vrms, kararlı duruma ulaşma 200 ms ve aşırı/düşük gerilimde çıkış kapanma süresi 100–170 ms olarak verilir; çıkış gereksinimleri MIL-STD-1399-300B'ye göre tanımlanmıştır.

Üç cihaz da doğrultucu ve inverter içerebilir, ama görevleri farklıdır:

• Motor sürücü (VFD): Bir motorun devrini ayarlamak için frekansı sürekli değiştirir. Çıkışı çoğunlukla filtrelenmemiş PWM'dir; motor sargısının endüktansı akımı yumuşatır. Genel amaçlı ekipmanı beslemek için uygun değildir. Ayrıntı: Askeri Motor Sürücü Rehberi ve Mil-Drive-55.
• AC-AC inverter: Asıl görevi gerilim dönüşümü ve izolasyondur, örneğin 400 VAC'tan 115 VAC 50 Hz. Ayrıntı: Askeri AC-AC İnverter Rehberi ve PowerGuard 400/115 VAC AC-AC İnverter.
• Frekans çevirici: Yük ne olursa olsun, belirli bir frekans ve gerilimde, filtrelenmiş sinüs çıkış verir. Yük açısından bir "şebeke" gibi davranır.

1. 1.Giriş: Tek faz mı, üç faz mı; gerilim aralığı ve frekans (50 veya 60 Hz). Jeneratörle beslenecekse jeneratörün gerilim ve frekans toleransı.
2. 2.Çıkış bağlantısı: 400 Hz yükün yıldız (115 VAC faz-nötr, nötrlü) mi, üçgen (115 VAC faz-faz) mı beklediği. Yanlış bağlantı, ekipmanın gerilimini √3 oranında kaydırır.
3. 3.Güç: kVA ile birlikte çıkış güç faktörü. Doğrultuculu elektronik yükler ve motorlar kVA değerini kW'tan yüksek tutar.
4. 4.Yük tipi ve aşırı yük: Motor kalkışı ve kondansatör şarjı ani akım çeker; cihazın kısa süreli aşırı yük dayanımı bu akımı karşılamalıdır.
5. 5.Ortam: Kapalı alan mı, dış ortam mı; sıcaklık, irtifa ve MIL-STD-810 kapsamında titreşim, şok, nem ve toz gereksinimleri. MIL-STD-810'un ne istediği MIL-STD-461 ve MIL-STD-810 rehberinde anlatılıyor.
6. 6.İzleme ve haberleşme: Yerel ekran, cihaz içi test ve platform ağına bağlanacak arayüz (RS-422, RS-485, Ethernet).

Bu parametrelere göre TEDEG'in frekans çevirici ailesi üç farklı ihtiyaca yanıt verir:

Statik konvertör ile frekans çevirici aynı şey mi?

Savunma ve enerji sektöründe "statik konvertör", "statik frekans konvertörü" ve "statik frekans çevirici" genellikle aynı cihazı anlatır: dönen makine kullanmadan frekans dönüştüren güç elektroniği. Yalnız "konvertör" sözcüğü tek başına DC-DC veya AC-DC dönüştürücüler için de kullanıldığından şartnamede çıkış frekansını açıkça yazmak gerekir.

Frekans çevirici gerilimi de değiştirir mi?

Çoğu zaman evet. İnverter çıkış genliğini kontrol eder, çıkış trafosu da gerilimi uyarlar. Örneğin PowerGuard 115/200 VAC statik çevirici 360–440 VAC girişten değişken 115–220 VAC çıkış verir.

50 Hz şebekeden 60 Hz de alınabilir mi?

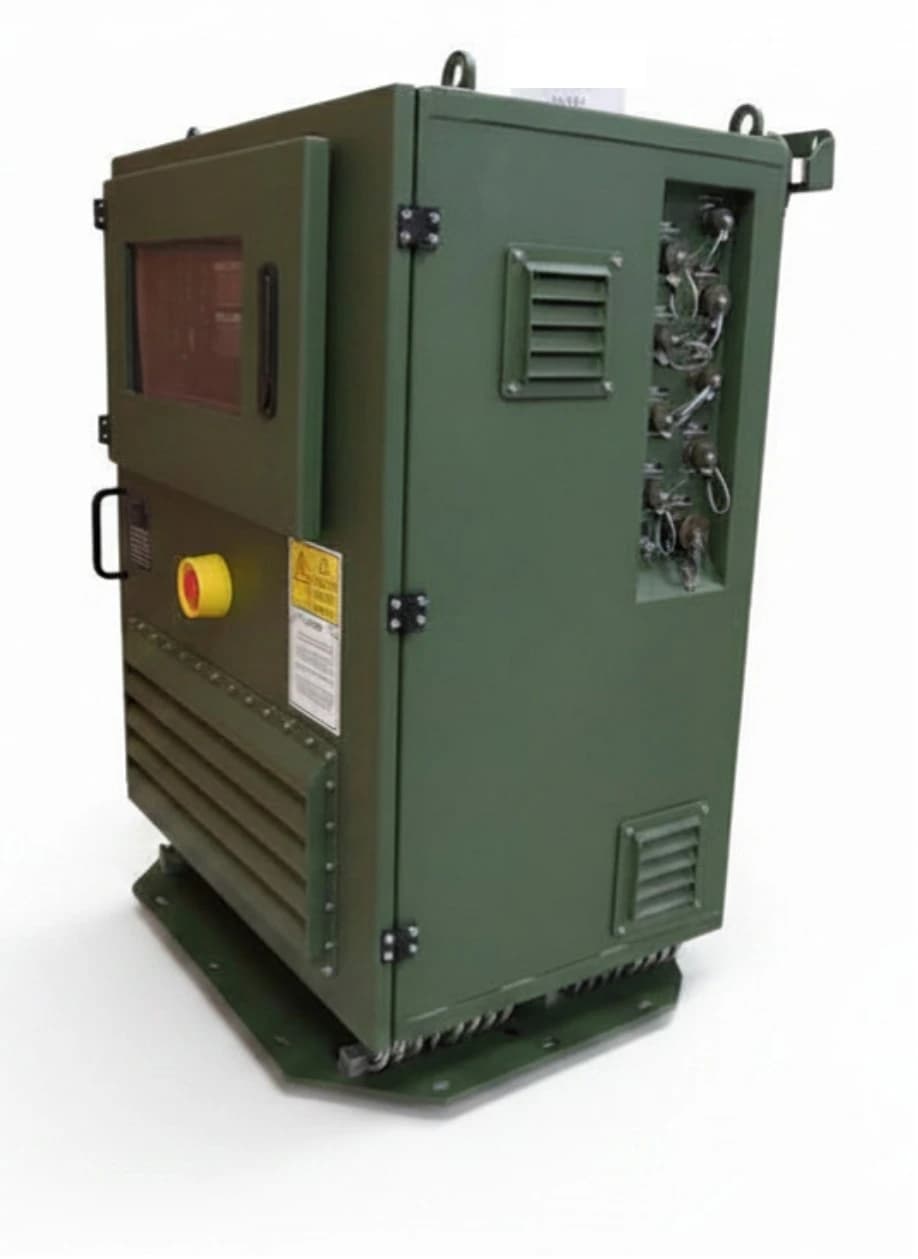

Evet. Çıkış frekansı yazılımda belirlendiği için aynı mimari 60 Hz de üretebilir. PowerGuard statik çevirici 60–400 Hz arasında değişken çıkış verir; PowerGuard Outdoor ise 60 Hz ve 400 Hz'i aynı kasadaki ayrı izole çıkışlardan sağlar.

400 Hz enerji neden yüke yakın üretilir?

Kablonun endüktif reaktansı frekansla doğru orantılıdır. 400 Hz'de aynı kablo 50 Hz'e göre yaklaşık sekiz kat reaktans gösterir ve uzun hatlarda gerilim düşümü büyür. Bu yüzden çevirici genellikle beslediği ekipmanın bulunduğu bölmeye, kabine veya araca yakın konumlandırılır.

Statik frekans çevirici, şebeke frekansını yükün istediği frekanstan ayıran bir güç katmanıdır: doğrultucu, DC bara, PWM inverter ve çıkış filtresiyle 50 Hz'den temiz bir 400 Hz üretir. Doğru seçim için THD, modülasyon, geçici tepki, bağlantı tipi, güç faktörü, aşırı yük ve ortam koşulları şartnamede sayıyla yazılmalıdır.
