AC-DC ve DC-DC Güç Dönüştürücüler
Şebekeden, jeneratörden ya da bataryadan kararlı askeri besleme
Askeri yüklerin çoğu kararlı bir DC gerilim ister: 24 VDC, 28 VDC ya da aynı platformda birkaç farklı seviye. Bu kategorideki dönüştürücüler şebeke, jeneratör veya araç bataryasından gelen enerjiyi bu gerilimlere çevirir. Fansız ve sızdırmaz yapıları, toz, su ve titreşim altında bakım gerektirmeden çalışmaları için tasarlanmıştır.
AC-DC ve DC-DC Güç Dönüştürücüler — ürünler
TEDEG Savunma, askeri araçlar ve sistemler için mil-spec AC-DC ve DC-DC dönüştürücüler ile 28 VDC güç çevrim birimleri tasarlayıp üreten, Ankara merkezli yerli bir savunma sanayii firmasıdır.
Bu kategorideki ve diğer 6 kategorideki tüm ürünler: Ürün Kataloğu 2026 (PDF)
Model karşılaştırması
Her modelin teknik özelliklerinden temel değerler yan yana. Tüm özellikler için modelin sayfasını açın.
Tüm sütunları görmek için yana kaydırın.
| Model | Giriş | Çıkış | Güç / akım | Koruma sınıfı (IP) | Çalışma sıcaklığı | Ağırlık |
|---|---|---|---|---|---|---|
16–28 VDC (nominal 24 VDC) |
| 3400 W | Belirtilmemiş | -20 °C … +60 °C | Tahmini 17–20 kg | |
230 VAC ±%10, 50 Hz (evrensel 90–264 VAC) | İzole 28 VDC, 3 bağımsız çevirici modül | ≈1,7 kW | Belirtilmemiş | -32 °C … +55 °C | Belirtilmemiş | |
360–440 VAC, 3 faz (L-L), 47–63 Hz | 28 VDC, ±%1 tipik (±%2 maks.) | 1 / 2 / 3 / 4 kW | IP67 | Belirtilmemiş | Belirtilmemiş | |
3 faz 4 telli 380 VAC (Y, faz-nötr 220 VAC), 50 / 60 Hz, ±%15 | 30 VDC nominal, RS-485 ile 28–32 VDC ayarlanabilir | 3,0 kW sürekli · 3,5 kW tepe (10 s), +45 °C ortama kadar | Belirtilmemiş | 0 … +70 °C (güç değerleri sıcaklık tablosuna göre) · depolama −40 … +85 °C | yaklaşık 38 kg (ön değer) | |
Tek faz evrensel AC, 90–265 VAC (nominal 220 VAC) | 24 VDC (23,8–24,5 V), ±%1 regülasyon | 1000 W sürekli · 1200 W tepe (30 dakikaya kadar) | IP67 | −40 °C … +55 °C (1 kW sürekli) | Belirtilmemiş | |
10–18 VDC (nominal 12 VDC) | 24 VDC regüleli (23,8–24,5 V) |
| Belirtilmemiş | -32 °C … +55 °C | Belirtilmemiş | |
Tek faz 90–265 VAC, 45–420 Hz (A1000) · üç faz 360–440 VAC, 47–63 Hz (A 380) | 24 VDC (A1000) · 28 VDC nominal, 12–48 VDC yapılandırılabilir (A 380) | 1–4 kW (1 kW tek çıkış · 1 / 2 / 3 / 4 kW, 4 bağımsız çıkış) | IP67 | Belirtilmemiş | Belirtilmemiş |
— : modelin temel teknik özelliklerinde belirtilmemiş; ayrıntılar için ürün sayfasına bakın.
AC-DC ve DC-DC Güç Dönüştürücüler Hakkında
Hangi ihtiyaç için hangi dönüştürücü?

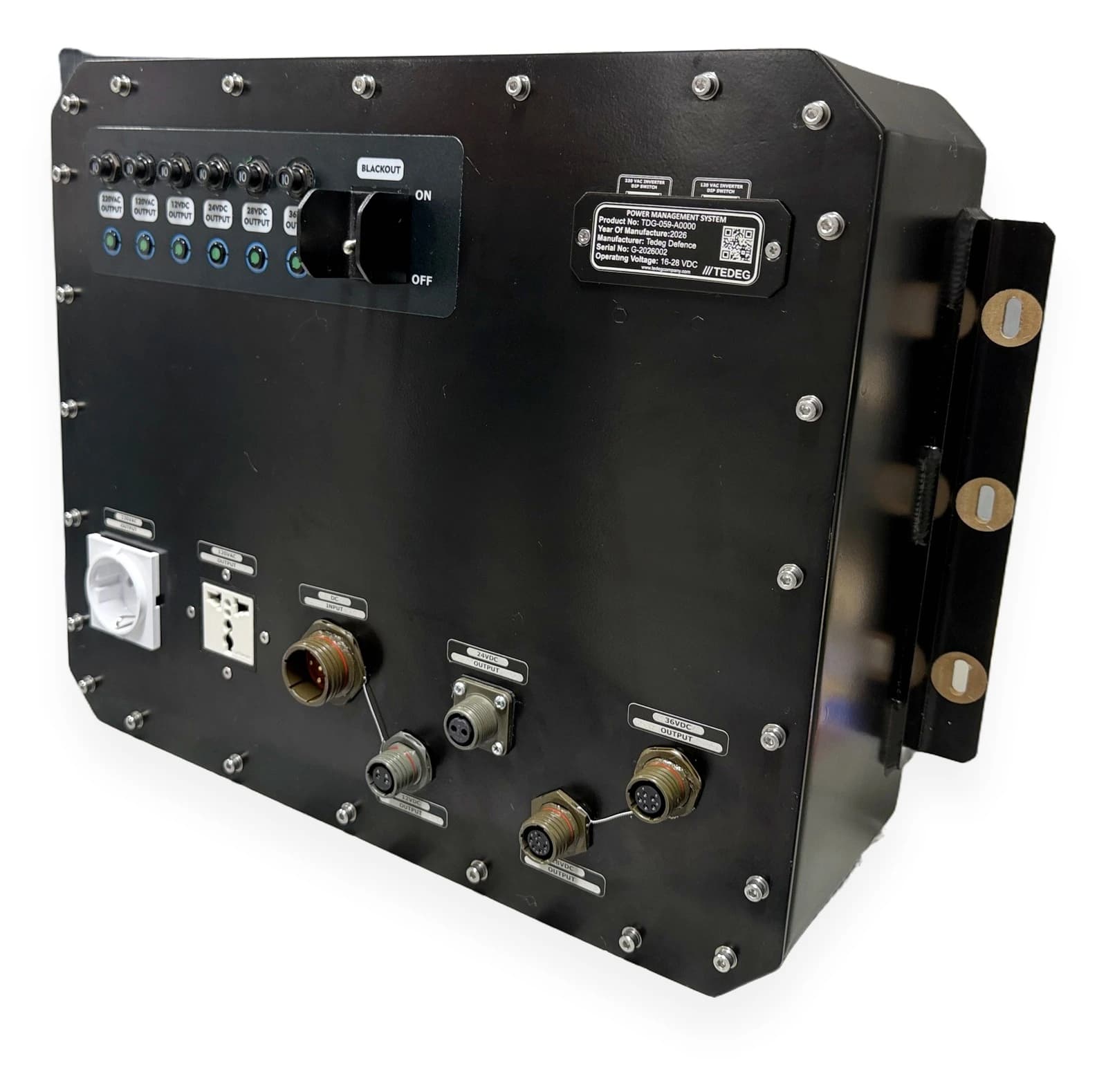

- Araç 24 VDC'sinden çok seviyeli DC ve 120/220 VAC: PowerGuard TPS-24DCAC — 16–28 VDC giriş, 12/24/28/36 VDC + saf sinüs AC, 3400 W, BLACKOUT modu

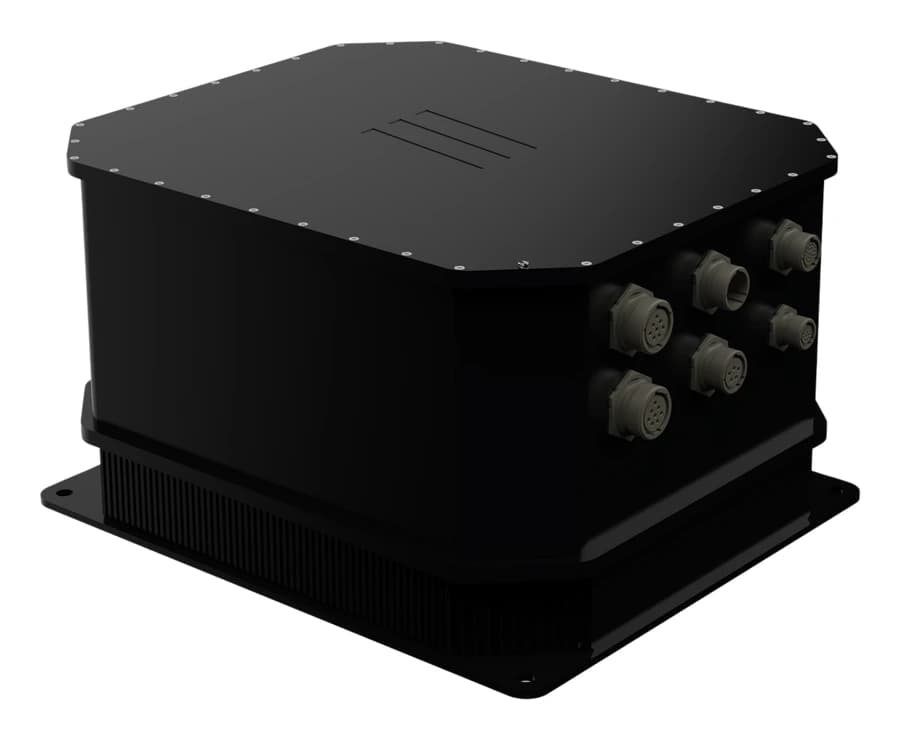

- 230 VAC'den izole 28 VDC, kanal başına akım yönetimi: PowerGuard TPS-28 — 50 A / 10 A / 2 A anahtarlanabilir çıkışlar, RS-485

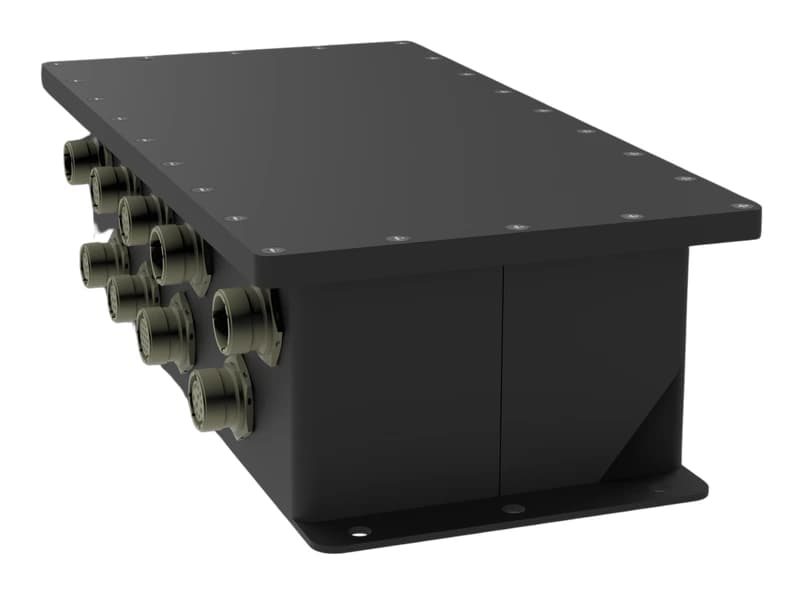

- Üç faz 380 VAC'den 28 VDC: PowerGuard-A 380 — 1–4 kW
- Gemi üstü üç faz 380 VAC'den 30 VDC: PowerGuard-A 380/30 — 3 kW, 2 × 50 A çıkış, RS-485 Modbus, fansız
- Tek faz AC'den 24 VDC, 400 Hz girişle de: PowerGuard-A1000 — 45–420 Hz giriş, 1 kW, aktif PFC

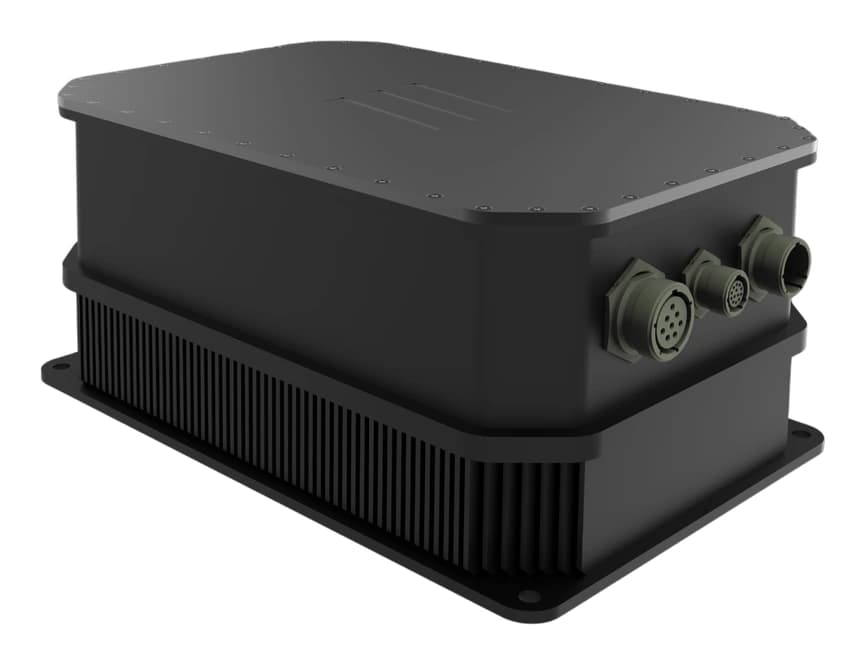

- 12 VDC araç barasından 24 VDC: PowerGuard-D1000 — 1 kW, η ≥ %90, fansız
Dönüştürücü seçerken bakılacaklar: giriş kaynağı (tek faz, üç faz, araç DC), çıkış gerilimi ve sayısı, sürekli güç, izolasyon ihtiyacı, soğutma biçimi ve haberleşme arayüzü.
50 Hz dışındaki frekanslarda AC besleme gerekiyorsa Frekans Çeviriciler, Motor Sürücüler ve Askeri UPS Sistemleri kategorisine bakın.
Türkiye'de askeri OEM güç kaynağı üreticisi olarak TEDEG Savunma, bu kategorideki dönüştürücülerin hepsini Ankara'da tasarlar ve üretir. OEM ve entegratör projelerinde giriş kaynağı, çıkış gerilimleri, güç sınıfı ve konnektörler platforma göre uyarlanır: örneğin PowerGuard-A Serisi 1–4 kW güç sınıflarını kapsar ve aynı donanım platformunda 12 / 24 / 28 / 36 / 48 VDC çıkış yapılandırmalarını destekler, TPS-28'de bağlantı MIL-DTL-38999 konnektör ya da endüstriyel klemens olarak seçilir. Ürünler ITAR-Free'dir, ABD menşeli kontrollü içerik yoktur; TEDEG, NCAGE TM885 koduyla NATO tedarikçi kaydına sahiptir.
Askeri AC-DC dönüştürücü, DC-DC dönüştürücü ve askeri güç kaynağı: farkı ne?
Askeri AC-DC dönüştürücü, şebeke, jeneratör ya da gemi AC'sini regüle DC'ye çevirir; PowerGuard-A1000, PowerGuard-A 380, PowerGuard-A 380/30 ve PowerGuard TPS-28 bu gruptadır. Askeri DC-DC dönüştürücü, araç DC barasını başka, çoğunlukla izole bir DC seviyesine taşır; PowerGuard-D1000 böyle çalışır. PowerGuard TPS-24DCAC ise DC seviyelerinin yanında saf sinüs AC de verir. Askeri güç kaynağı ikisini de kapsayan genel terimdir. Bu kategoride fanlı TPS-24DCAC dışındaki tüm ürünler fansızdır. Araçta kamera beslemesi için izole çıkışlı SENTRA KBM vetronik kategorisindedir. Askeri ürünü hazır ticari üründen ayıran noktalar mil-spec ve ticari güç kaynağı farkı yazısında anlatılır.
Sık Sorulan Sorular
Giriş kaynağıma göre hangi dönüştürücüyü seçmeliyim?+
Araç 16–28 VDC barasından hem çok seviyeli DC hem AC istiyorsanız PowerGuard TPS-24DCAC: 12 / 24 / 28 / 36 VDC (her biri 10 A) + 120 VAC ve 220 VAC saf sinüs, toplam 3400 W, tek anahtarla tüm panel LED'lerini söndüren BLACKOUT modu. 12 VDC araç barasından 24 VDC için PowerGuard-D1000: 10–18 VDC giriş, 24 VDC / 1 kW, fansız. Tek fazlı AC'den 24 VDC için PowerGuard-A1000: 45–420 Hz giriş, 24 VDC / 1 kW, aktif PFC. 230 VAC'den izole 28 VDC'yi kanal başına anahtarlanabilir çıkışlarla dağıtmak için PowerGuard TPS-28: 50 A, 10 A ve 2 A çıkışlar, ≈1,7 kW, RS-485 HD. Üç faz 360–440 VAC'den 28 VDC için PowerGuard-A 380: 1 / 2 / 3 / 4 kW, IP67, fansız. Gemi üstü 3 faz 4 telli 380 VAC (±%15, 50/60 Hz) şebekeden 30 VDC için PowerGuard-A 380/30: 2 × 50 A çıkış, 3,0 kW sürekli / 10 s 3,5 kW tepe (ön değer, Rev. P2).
Hangi ürün 24 VDC, 28 VDC veya 30 VDC verir?+
24 VDC: tek faz AC'den PowerGuard-A1000, 12 VDC araç barasından PowerGuard-D1000 ve 24 VDC / 10 A çıkışıyla PowerGuard TPS-24DCAC. 28 VDC: üç faz AC'den PowerGuard-A 380, 230 VAC'den PowerGuard TPS-28 ve 28 VDC / 10 A çıkışıyla TPS-24DCAC. 30 VDC: PowerGuard-A 380/30, 28–32 VDC arasında ayarlanabilir (ön değer, Rev. P2). 12 VDC ve 36 VDC'yi TPS-24DCAC verir (her biri 10 A). PowerGuard-A 380, 12 / 24 / 28 / 36 / 48 VDC çıkışlara da yapılandırılabilir; Mil-Spec AC/DC Dönüştürücü ailesi sayfasına bakın.
400 Hz şebekeden beslenebilen bir AC-DC dönüştürücü var mı?+
Evet. PowerGuard-A1000'in giriş frekans aralığı 45–420 Hz'dir; 50/60 Hz şebekede ve 400 Hz askeri güç sistemlerinde aynı ünite kullanılır. 50/60 Hz'de güç faktörü ≥ 0,99 iken 400 Hz'de tipik 0,75–0,8'e iner; sigorta, kablo ve EMI filtresi boyutlandırmasında bu değeri dikkate alın. PowerGuard-A 380 47–63 Hz, TPS-28 ise 50 Hz (90–264 VAC evrensel giriş) için tanımlanmıştır; bu iki ürün 400 Hz giriş için belirtilmemiştir. PowerGuard-A 380/30 da yalnız 50/60 Hz giriş için tanımlanmıştır (ön veri sayfası Rev. P2).
Dönüştürücüler sistemimle nasıl haberleşir, hangi kontrol sinyallerini verir?+
TPS-28, RS-485 HD üzerinden her çeviricinin ve çıkışın gerilim / akımını raporlar; her çıkış ayrı ayrı anahtarlanır, Remote ON/OFF girişi ve Power OK alarm çıkışı vardır. PowerGuard-A 380'de Ethernet (TCP/UDP), RS-485 (Modbus) ya da CAN-Bus (J1939 / CANopen tarzı) arayüzleri opsiyoneldir; çıkış sıralama, soft-start ve gecikme parametreleri bu arayüzlerden programlanır. PowerGuard-A1000 ve D1000'de opto-izoleli Remote ON/OFF girişi ve Power-Good (DC-OK) sinyali standarttır (A1000'de ayrıca arıza/alarm sinyali vardır); CAN-Bus, RS-485 ya da Ethernet arayüzü ile gösterge paneline monte edilen, Blackout butonlu Remote Commander Control Box opsiyoneldir. TPS-24DCAC'de haberleşme arayüzü yoktur; kontrol ön paneldeki 10 A termik devre kesiciler, hat başına LED ve BLACKOUT anahtarıyla yapılır.
Fansız ürünler yüksek sıcaklıkta tam güç verir mi?+
PowerGuard-A1000 (−40 °C … +55 °C) ve PowerGuard-D1000 (−32 °C … +55 °C) 1 kW sürekli çıkışı +55 °C'ye kadar güç azaltmadan verir; ısı, iletimle soğutulan taban plakası üzerinden araç şasisine ya da harici soğutucuya aktarılır. TPS-28 fansız yapıda −32 °C … +55 °C'de çalışır, PowerGuard-A 380 IP67 tek parça alüminyum gövdede iletimle soğutulur; fanlı tek ürün olan TPS-24DCAC −20 °C … +40 °C arasında %100 yük taşır, +60 °C'de DC-DC modülleri %70, DC-AC modülleri %60 kapasiteyle sürekli çalışır. Fansız PowerGuard-A 380/30, +45 °C'ye kadar 3,0 kW sürekli, +55 °C'de 2,7 kW verir; opsiyonel harici fan kitiyle +65 °C'ye kadar 3,0 kW korur (ön değer, Rev. P2; termal testle teyit edilecek). Standart tarafında datasheet'lerde PowerGuard-A1000 için MIL-STD-810 ve MIL-STD-461 ile IP67, D1000 ve TPS-28 için MIL-STD-810G ve MIL-STD-461, PowerGuard-A 380 için MIL-STD-810H şok / titreşim profilleri ve MIL-STD-461 prensipleri belirtilir; bu ürünler söz konusu standartlara göre tasarlanmıştır, test raporu gereksiniminizi teklif aşamasında belirtin.
Çıkış gerilimi, güç sınıfı ve konnektörler özelleştirilebilir mi?+

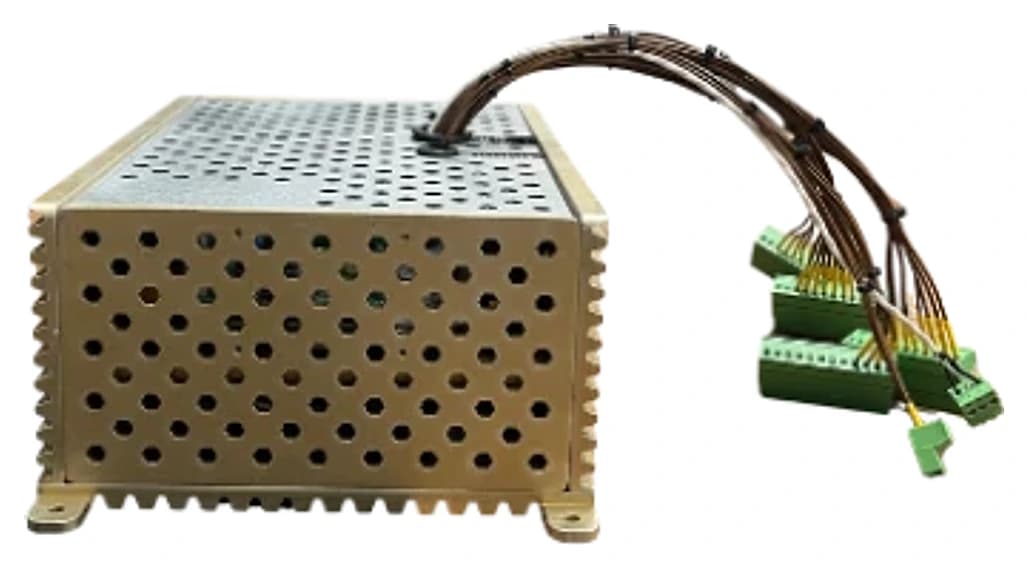

PowerGuard-A Serisi aynı donanım platformunda 12 / 24 / 28 / 36 / 48 VDC çıkış ve 1–4 kW güç sınıfı sunar. TPS-28'de toplam güç ihtiyaca göre 10 kW'a kadar yükseltilebilir, bağlantı MIL-DTL-38999 konnektör ya da endüstriyel klemens olarak seçilir. D1000'de opsiyonel ±%5 çıkış trim'i ve istek üzerine hazır sonlandırılmış kablo setleri; TPS-24DCAC'de farklı çıkış kombinasyonu ve konnektör tipleri modüler mimari sayesinde yapılandırılır. Daha geniş seçenekler için Mil-Spec AC/DC Dönüştürücü ailesi tek faz veya üç faz girişle 1–10 kW arasında, müşteri gerilimiyle (12 / 24 / 28 / 48 V) yapılandırılır.
OEM'ler ve entegratörler için askeri güç kaynağı üretiyor musunuz?+
Evet. Bu kategorideki dönüştürücülerin hepsi TEDEG Savunma tarafından geliştirilmiştir; TEDEG Savunma Ankara'da tasarlar ve üretir. OEM ve entegratör projelerinde giriş/çıkış konfigürasyonu platforma göre uyarlanır. Arayüz modele göre değişir: TPS-28 ve PowerGuard-A 380/30'da RS-485 standarttır; PowerGuard-A1000, D1000 ve A 380'de CAN-Bus, RS-485 ya da Ethernet opsiyoneldir; TPS-24DCAC ön panelden kumanda edilir. PowerGuard-A 380/30 için ön veri sayfası (Rev. P2), talep hâlinde müşteri gözetiminde TEDEG Ankara'da fabrika kabul testi (FAT) öngörür. Ürünler ITAR-Free'dir. Projeye başlamak için AR-GE ve özel proje geliştirme sayfasına bakın ya da gereksinimlerinizi teklif formundan iletin.
Teklif ve datasheet için hangi bilgileri iletmeliyim?+
Giriş kaynağı (tek faz, üç faz, araç DC), çıkış gerilimi ve sayısı, sürekli güç, izolasyon ihtiyacı, soğutma biçimi ve haberleşme arayüzü bilgisi teklif için yeterlidir; teklif formundan iletebilirsiniz. Datasheet'ler ürün sayfalarındadır: TPS-24DCAC ve TPS-28 için Türkçe ve İngilizce, PowerGuard-A 380, A1000 ve D1000 için İngilizce datasheet yayındadır.
