PowerGuard-A 380/30 VDC 3 kW Denizcilik Güç Kaynağı — Gemi Üstü 3 Faz 380 VAC'den 2 × 30 VDC

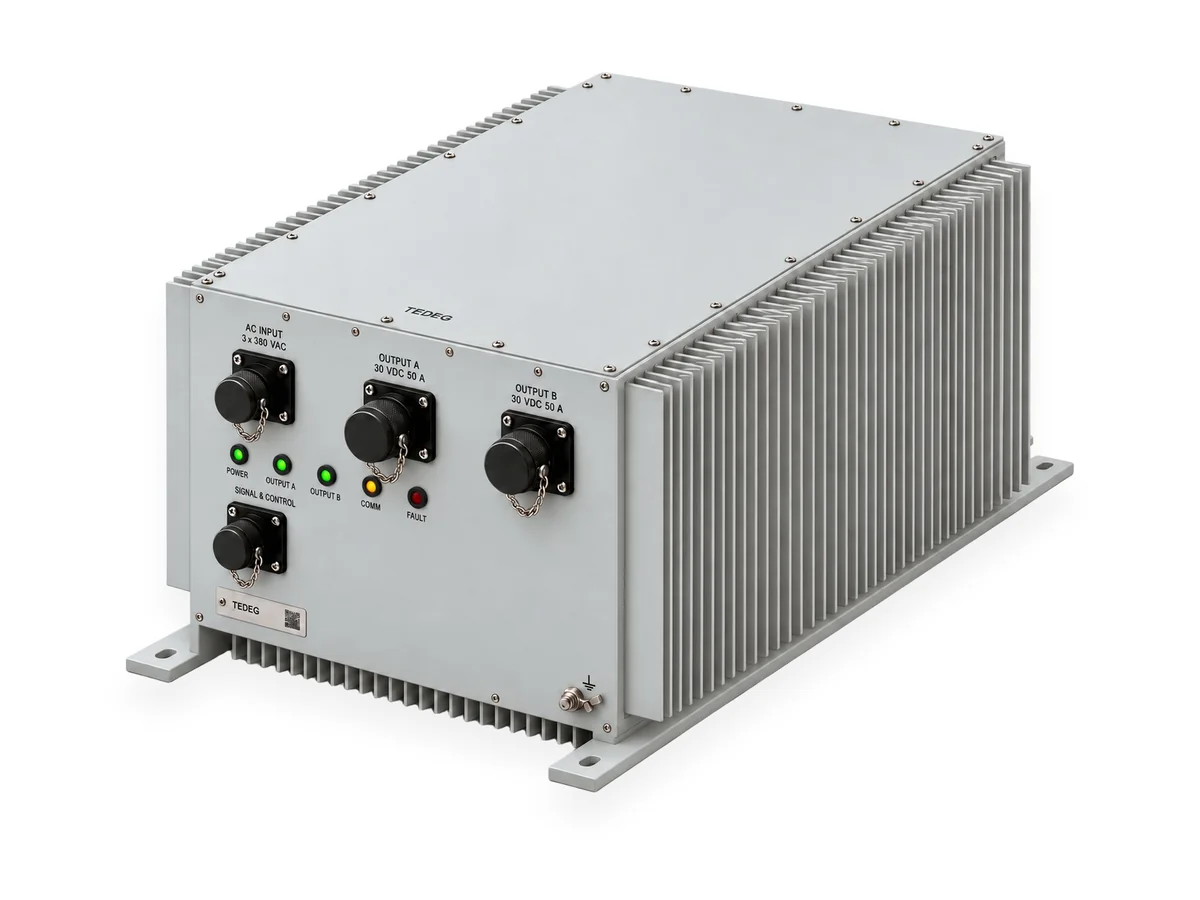

PowerGuard-A 380/30 VDC Denizcilik Güç Kaynağı, gemi üstü 3 faz 380 VAC beslemesini regüleli 30 VDC baraya (28–32 VDC ayarlanabilir) dönüştürür ve her biri 50 A olan, bağımsız korumalı ve uzaktan anahtarlanabilen iki çıkışa dağıtır. Güverte veya perdeye monte edilen sızdırmaz, fansız gövdeden 3,0 kW sürekli ve 3,5 kW tepe güç verir.

Birim, dengeli yıldız bağlantıda her faza bir tane gelecek şekilde yerleşen, aktif akım paylaşımıyla paralel çalışan, endüstride kanıtlanmış ve IEC/EN 62368-1 sertifikalı üç güç katı üzerine kuruludur. TEDEG kontrol ve dağıtım kartı izleme, koruma ve müşteri arayüzünü sağlar: izoleli RS-485 Modbus RTU portu, her çıkış için uzaktan AÇ/KAPA kontağı ve özet alarm rölesi. Birim TEDEG tarafından Ankara'da tasarlanır ve üretilir.

Bu sayfa proje görüşmeleri için hazırlanan ön veri sayfası Rev. P2 (10/2026) değerlerini yansıtır: değerler nihai teknik teklifte teyit edilir, sıcaklık değerleri termal testle doğrulanacaktır. Görseller konsept görselleştirmedir; nihai üründe ayrıntı farkları olabilir.

Giriş:

Çıkış:

Sıcaklık değerlendirmesi (ön değer, termal testle teyit edilecek):

Harici fan kiti ortam havasını yalnızca dış kanatlar üzerinden geçirir; elektronik bölme sızdırmaz kalır. +60 °C'ye kadar 3,0 kW fansız çalışma için 4 katlı sürüm talep üzerine sunulur.

Koruma:

Kontrol ve izleme:

• RS-485: izoleli, Modbus RTU (slave), 9,6–115,2 kbit/s, adreslenebilir
• Telemetri: faz başına giriş gerilimi, çıkış gerilimi, çıkış başına akım ve güç, güç katı durumu ve sıcaklıkları, çalışma saati, alarm ve olay kaydı
• Komutlar: çıkış A / B AÇ-KAPA, 28–32 VDC çıkış gerilimi ayar noktası, alarm sıfırlama
• Uzaktan AÇ/KAPA: SİNYAL VE KONTROL konnektöründe çıkış başına bir kuru kontak girişi (kapalı = AÇIK); RS-485 komutlarıyla birlikte çalışır
• Özet alarm: potansiyelsiz röle kontağı (COM, NO, NC)
• Göstergeler: beş sızdırmaz 8 mm LED gösterge: POWER, OUTPUT A ve OUTPUT B (yeşil), COMM (amber) ve FAULT (kırmızı)

Konnektörler (ön bilgi):

Eş fişler birimle birlikte verilir. Konnektör tipleri ve pin dizilimleri geminin kurulum standardına göre uyarlanabilir; tam pin dizilimi arayüz kontrol dokümanında verilir.

Mekanik ve çevresel:

• Gemi üstü kurulum: soğutma kanatlarının altındaki iki rayla güverte veya perde montajı
• Deniz platformları: gemideki DC yükler için 3 faz 380 VAC'den 30 VDC'ye dönüşüm
• Görev ekipmanı beslemesi: bağımsız anahtarlanabilen ve korunan iki adet 50 A çıkış
• Uzaktan işletim: geminin sistemlerinden RS-485 Modbus RTU üzerinden kontrol ve izleme

Sahada değiştirilebilir üç güç katı yükü paylaşır; bir kat devre dışı kalırsa birim düşük güçte (+45 °C'de ≥ 2,5 kW) çalışmaya devam eder. Çıkış ayar noktası güç katlarında saklanır: kontrol kartı arızalanırsa çıkışlar ayar noktasında kalır ve bağımsız 34 VDC donanımsal aşırı gerilim koruması aktif kalır. Sızdırmaz, fansız gövde filtre temizliği ya da fan değişimi gerektirmez.

Konfigürasyon projeye göre uyarlanabilir: +65 °C'ye kadar tam güç için harici fan kiti, +60 °C'ye kadar 3,0 kW fansız çalışma için 4 katlı sürüm, geminin tatlı su devresiyle soğutulan sıvı soğutmalı sürüm, CAN bus veya Ethernet (Modbus TCP) arayüzleri ve 24–48 VDC aralığında başka çıkış gerilimleri ya da daha fazla çıkış. Her birim fonksiyon, yük ve koruma testlerinden oluşan %100 fabrika testinden test raporuyla geçer; talep halinde TEDEG Ankara'da müşteri tanıklığında fabrika kabul testi (FAT) yapılır.

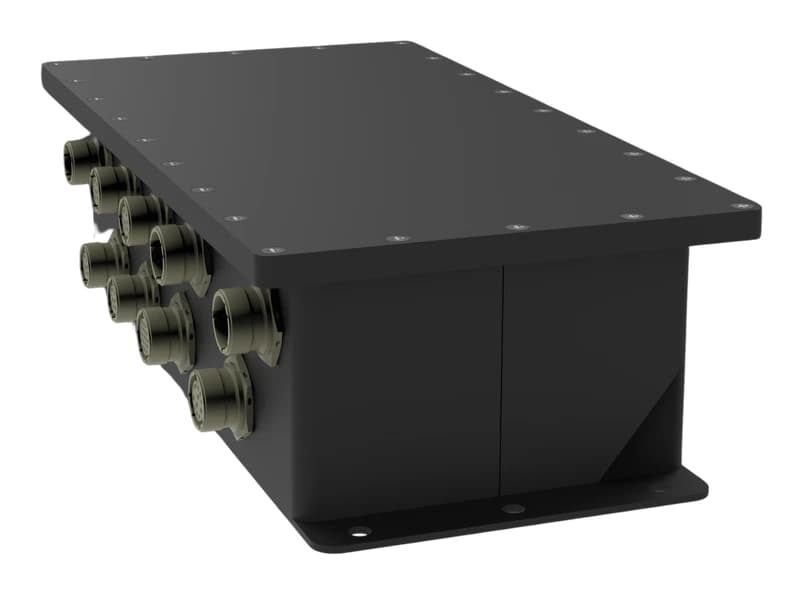

Araç ve saha sistemlerinde üç faz 380 VAC'den 28 VDC için PowerGuard-A 380 VAC – 28 VDC dönüştürücüye, tüm aile için AC-DC ve DC-DC Güç Dönüştürücüler kategorisine bakabilirsiniz.

Kurumsal güvence: TEDEG Savunma; ASELSAN, Roketsan ve Millî Savunma Bakanlığı (MSB) onaylı tedarikçisidir. NCAGE: TM885 ile NATO tedarikçi kaydına sahiptir.
