Taktik Sistemler

76 mm Sis Havanı Lançer Sistemi (TDG-76-SGL) platform başına en az 4, en fazla 16 fırlatıcıyla kurulur ve 90°, 120°, 180° ya da 360° sis koruması sağlayacak şekilde yapılandırılır; kara ve deniz araçlarına entegre edilebilir. Fırlatıcılar araç içindeki uzak komuta biriminden tek tek, grup halinde (sol / sağ) ya da hepsi birden ateşlenir; silahlı / güvenli mod seçici anahtar ve mühimmat göstergesi ön paneldedir, sistem manuel ve otomatik modlarda çalışır. Fırlatıcı sayısı ve yerleşimi platformun ihtiyacına göre belirlenir.

Sistem CANBUS (J1939) üzerinden aracın diğer elektronik sistemleriyle aynı veri yolunda haberleşir. 28 VDC nominal (16–32 VDC) beslemeyle çalışır; 28 VDC'de nominal tüketim 120 mA ± 20 mA, atış modunda 6 A ± 2 A'dir ve askeri araç besleme koşulları için MIL-STD-1275E referans alınmıştır. Fırlatıcı başına ağırlık 2,3 kg ± 0,5 kg, kaplama çinko-nikel, çalışma sıcaklığı −40 °C … +70 °C, nem dayanımı %95'tir; tel fırça, alyan anahtar seti, mühimmat test simülatörü, segman pensesi ve temizlik fırçasından oluşan bakım kiti sistemle verilir.

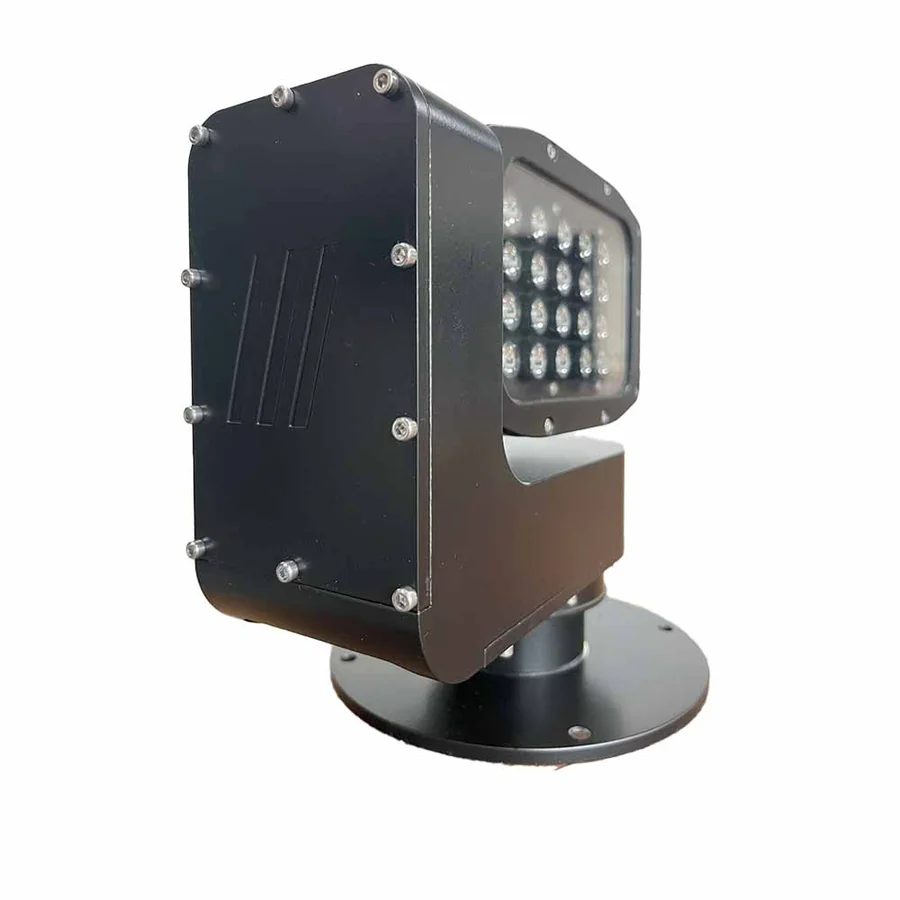

Silah kulesiyle birlikte dönen, hedef tanıma ve uzun menzilli arama için T-Light Turret Askeri Projektör: 20 LED, 4.590 lm (±%10), 10° (uzun menzil) ya da 15° (geniş alan) mercek, 16–33 VDC, tipik 50 W / maks. 60 W, kuleden sınırsız 360° yatay + 135° dikey hareket, IP69K projektör ve IP65 kumanda, ~3,7 kg, Ø 156,8 mm flanş ile 4 × M6 montaj. Araç tavanından saha ve kamp alanını aydınlatmak için T-Light Mobil Aydınlatma Kulesi: 2 × 600 W LED ile 112.000 lm, 1,0 / 1,8 / 2,0 / 2,5 / 3,5 m direk seçenekleri (TDK-LT2000-2LED modelinde maks. 2 m), pan 360° / tilt 330°, DC 12 V / DC 24 V ya da AC 220 V besleme, RS-485 Pelco-D/P ile kablolu ve kablosuz kumanda, dahili hava kompresörü, IP67, 60 kg, 66 km/s rüzgâr direnci.

T-Light Programlanabilir İkaz Birimi RS-485 ve CAN-Bus haberleşmeli iki ayrı model olarak üretilir; protokol sipariş sırasında belirtilir ve sahada değiştirilemez, bu yüzden araç veri yolunuza göre seçin. İki modelde de pin dağılımı aynıdır: PT02E-10-6P konnektörde A enerji girişi (16–32 VDC), B toprak, C ve D haberleşme hatları, E haberleşme toprağı, F senaryo giriş / çıkışı. Birim 24 VDC'de nominal 50 mA, ikaz durumunda 400 mA çeker; üç kademeli en fazla 110 dB sesli ikaz, kırmızı / sarı / yeşil / mavi / mor LED ve tüm ışık ile sesi kapatan karartma (blackout) modu sunar. Montaj M4 cıvatalı yüzey / flanş ile yapılır, kelepçe adaptörü opsiyoneldir.

Sis havanı sisteminin datasheet'inde MIL-STD-461G (EMI/EMC), MIL-STD-810G (çevresel) ve MIL-STD-1275E (28 VDC araç besleme) belirtilir. İkaz biriminde MIL-STD-810H 514.8 titreşim (5–2000 Hz, 7,7 grms), 516.8 şok (40 g / 11 ms), IEC 60068-2-75 ≥ 20 J darbe ve IP68 (1 m su altında 60 dk) verilir; T-Light Turret IP69K projektör gövdesiyle −32 °C … +60 °C'de, Mobil Aydınlatma Kulesi IP67 gövdeyle 66 km/s rüzgâra kadar çalışır. Bu ürünler datasheet'lerinde belirtilen standartlara göre tasarlanmıştır; projeniz için test raporu gerekiyorsa standart ve metot numarasını belirterek teklif aşamasında talep edin.

Siparişte belirlenen seçenekler şunlardır: sis havanında fırlatıcı sayısı ve koruma açısı; T-Light Turret'de 10° ya da 15° mercek; Mobil Aydınlatma Kulesi'nde direk yüksekliği ve DC / AC besleme; ikaz biriminde RS-485 ya da CAN-Bus protokolü ile standart NATO yeşili ya da opsiyonel RAL 9005 mat siyah renk. Platform tipini, araç bara gerilimini ve veri yolunu, istediğiniz konfigürasyonu ve adetleri teklif formundan iletin; dört ürünün de Türkçe ve İngilizce datasheet'i ürün sayfalarındadır.
