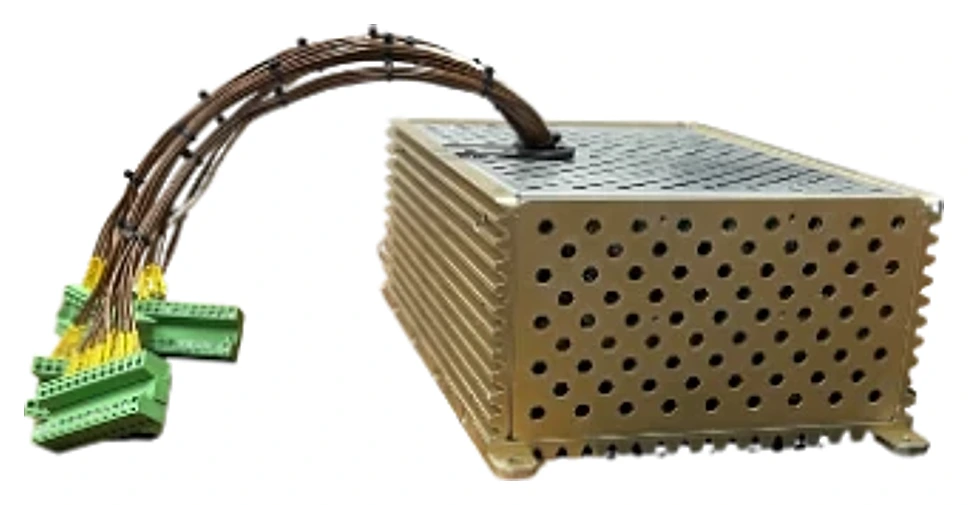

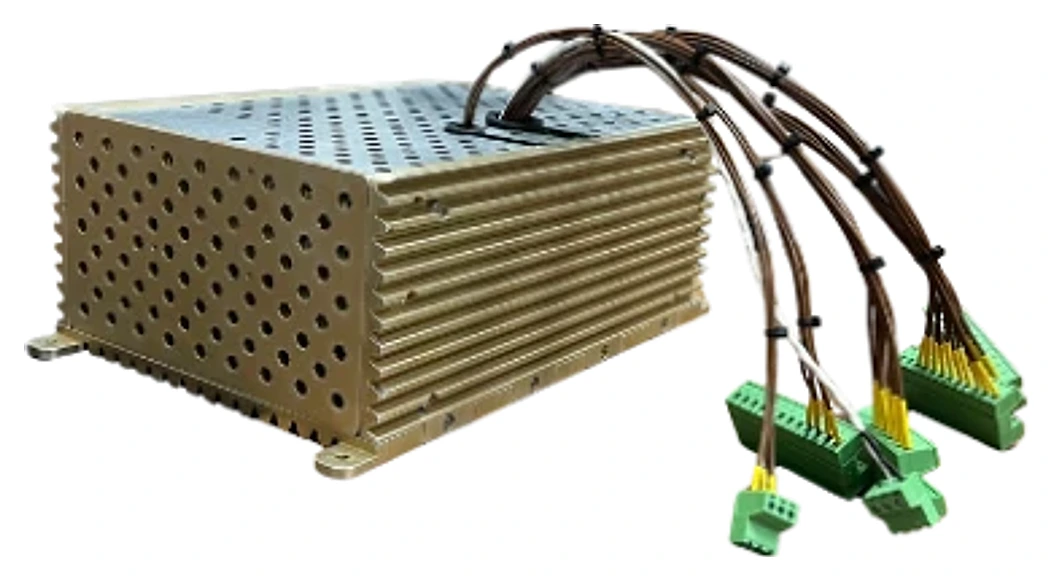

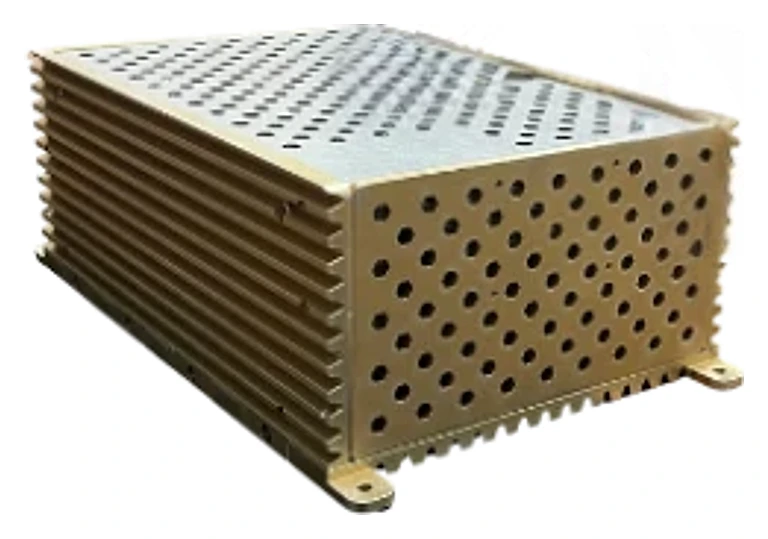

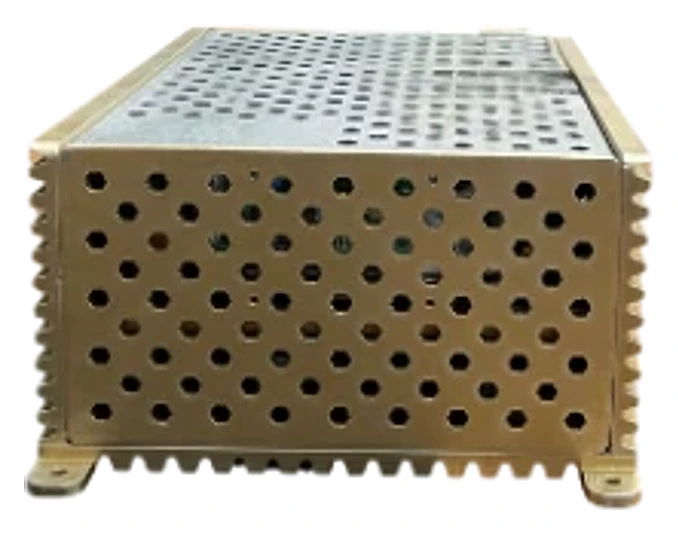

Mil-Spec AC/DC Dönüştürücü — Defense-Grade Power Supply
Tip
PowerGuard-A Serisi — Mil-Spec AC-DC dönüştürücü ailesi
Modeller
PowerGuard-A1000 (ACDC-1000-220-24) · PowerGuard-A 380 (3PAC-DC-1000-28)
Giriş
Tek faz 90–265 VAC, 45–420 Hz (A1000) · üç faz 360–440 VAC, 47–63 Hz (A 380)
Çıkış
24 VDC (A1000) · 28 VDC nominal, 12–48 VDC yapılandırılabilir (A 380)
Güç sınıfları
1–4 kW (1 kW tek çıkış · 1 / 2 / 3 / 4 kW, 4 bağımsız çıkış)
İzolasyon
Tam izole çıkış
Soğutma
Conduction-cooled, fansız
Koruma sınıfı
IP67
Konnektör
MIL-DTL-38999 Series III
Haberleşme
Ethernet · CAN-Bus · RS-485 (opsiyon)
Şirket:ITAR-FreeNCAGE: TM885
Genel Bakış
Ürün ve Amaç
Mil-Spec AC/DC Dönüştürücü, TEDEG Savunma'nın askeri sektör için geliştirdiği defense-grade AC-DC güç çevrim ailesidir. Tam mühürlü ve fansız mimari sayesinde yağmur, toz, titreşim ve şoka maruz ortamlarda sessiz ve bakımsız operasyon sağlar. PowerGuard-A Serisi olarak PowerGuard-A1000 (tek faz, 24 VDC / 1 kW) ve PowerGuard-A 380 (üç faz, 28 VDC / 1–4 kW) modellerini kapsar; fansız iletim soğutmalı tam sızdırmaz alüminyum gövde, MIL-DTL-38999 Seri III konnektörler, aktif güç faktörü düzeltme ve MIL-STD-810 / MIL-STD-461 uyumu ailenin ortak tasarım esaslarıdır.
Teknik Yetkinlik ve Mühendislik
Mimari özellikler:
- Tam izole AC-DC dönüşüm — yüksek voltaj yalıtımı
- Conduction-cooled (iletim soğutmalı) — fansız, sessiz
- Tam mühürlü alüminyum mahfaza — IP67
- MIL-DTL-38999 Series III konnektörler — anahtarlı, 360° EMI ekranlı
- Aktif güç faktörü düzeltme (PFC) — 50/60 Hz'de PF ≥ 0,99, düşük harmonik
Konfigürasyon esnekliği:
- Tek faz 90–265 VAC, 45–420 Hz (A1000) veya üç faz 360–440 VAC, 47–63 Hz (A 380) giriş
- Çıkış gerilimi: 24 VDC (A1000) veya 28 VDC nominal, 12–48 VDC yapılandırılabilir (A 380)
- Güç sınıfları: 1 kW'tan 4 kW'a kadar — tek çıkışlı 1 kW (A1000) veya 1 / 2 / 3 / 4 kW, 4 bağımsız çıkış (A 380)
- Haberleşme: Ethernet · CAN-Bus · RS-485 (A1000'de opsiyonel); Remote Commander kontrol kutusu (A1000, opsiyonel) veya yazılım arayüzü ve uzaktan kumanda (A 380)
- DC giriş (bu AC-DC ailesinin dışında): 12 VDC araç barası için mil-spec DC-DC dönüştürücü PowerGuard-D1000 24 VDC / 1 kW verir; tüm modellerin karşılaştırması askeri AC-DC ve DC-DC dönüştürücüler sayfasındadır.
Aile karşılaştırması (PowerGuard-A Serisi):
| Parametre | PowerGuard-A1000 | PowerGuard-A 380 |
|---|---|---|
| Parça numarası | ACDC-1000-220-24 | 3PAC-DC-1000-28 |
| Giriş | Tek faz 90–265 VAC | Üç faz 360–440 VAC (L-L) |
| Giriş frekansı | 45–420 Hz (50/60/400 Hz uyumlu) | 47–63 Hz |
| Çıkış gerilimi | 24 VDC (±%1 regülasyon) | 28 VDC nominal (12–48 VDC yapılandırılabilir) |
| Sürekli çıkış gücü | 1 kW (+55 °C'ye kadar düşümsüz) | 1 kW · 2 kW · 3 kW · 4 kW seçenekleri |
| Çıkış sayısı | 1 | 4 (bağımsız, izleme ve kontrol ile) |
| Haberleşme | Ethernet / CAN-Bus / RS-485 (opsiyonel) | Ethernet / CAN-Bus / RS-485 |
| Uzaktan kumanda | Remote Commander kontrol kutusu (opsiyonel) | Yazılım arayüzü ve uzaktan kumanda |
| Standartlar | MIL-STD-810, MIL-STD-461 | MIL-STD-810, MIL-STD-461 |
Özel giriş/çıkış konfigürasyonları proje gereksinimlerine göre uyarlanabilir.
A1000 için opsiyonel Remote Commander kontrol kutusu gösterge paneline ya da rafa monte edilir; uzaktan açma/kapama ve alarm sıfırlama sağlar.
Mekanik entegrasyon için 3D CAD / STEP dosyası talep üzerine paylaşılır; bu sayfadaki 3D CAD / STEP İste düğmesini kullanın.
Askeri uyumluluk:
- MIL-STD-810 çevresel uyum — toz, nem, titreşim, şok
- MIL-STD-461 EMI/EMC — elektromanyetik uyumluluk
- MIL-DTL-38999 konnektör — sahada güvenilir bağlantı
Tipik Uygulama Senaryoları
- Askeri araçlar — taret elektroniği, haberleşme, sensör
- Mobil komuta birimleri — sahra C2 elektronik altyapı
- Radar sistemleri — anten istasyonu yardımcı güç
- Deniz platformları — gemi yardımcı DC güç
- Taktik haberleşme — radyo, SATCOM, kripto sistemleri
TEDEG Avantajı
Mil-Spec AC-DC Dönüştürücü ailesi, PowerGuard-A1000 (1 kW tek faz, 24 VDC) ve PowerGuard-A 380 (1–4 kW üç faz, 28 VDC, 4 bağımsız çıkış) gibi farklı segmentleri tek mühendislik mimari altında birleştiren TEDEG Savunma'nın savunma sanayine yönelik temel ürün ailesidir. NCAGE: TM885, ITAR-Free. Yerli üretim avantajı + Türk mühendislik AR-GE + saha bakım desteği = NATO ülkesi alıcılarına anlamlı toplam değer.
Teknik Özellikler
| Tip | PowerGuard-A Serisi — Mil-Spec AC-DC dönüştürücü ailesi |
| Modeller | PowerGuard-A1000 (ACDC-1000-220-24) · PowerGuard-A 380 (3PAC-DC-1000-28) |
| Giriş | Tek faz 90–265 VAC, 45–420 Hz (A1000) · üç faz 360–440 VAC, 47–63 Hz (A 380) |
| Çıkış | 24 VDC (A1000) · 28 VDC nominal, 12–48 VDC yapılandırılabilir (A 380) |
| Güç sınıfları | 1–4 kW (1 kW tek çıkış · 1 / 2 / 3 / 4 kW, 4 bağımsız çıkış) |
| İzolasyon | Tam izole çıkış |
| Soğutma | Conduction-cooled, fansız |
| Koruma sınıfı | IP67 |
| Konnektör | MIL-DTL-38999 Series III |
| Haberleşme | Ethernet · CAN-Bus · RS-485 (opsiyon) |
| Güç faktörü | ≥ 0,99 @ 50/60 Hz (aktif PFC) |
| Standartlar | MIL-STD-810 · MIL-STD-461 |
MIL-STD Uyumluluk
MIL-STD-461F
EMI/EMCMIL-STD-810G
EnvironmentalTest ve doğrulama yaklaşımımız için Sertifikalar ve Kalite sayfasına, projeye özel testler için Test ve Doğrulama hizmetimize bakabilirsiniz.
Teknik Doküman
İlgili Ürünler
AC-DC ve DC-DC Güç Dönüştürücüler

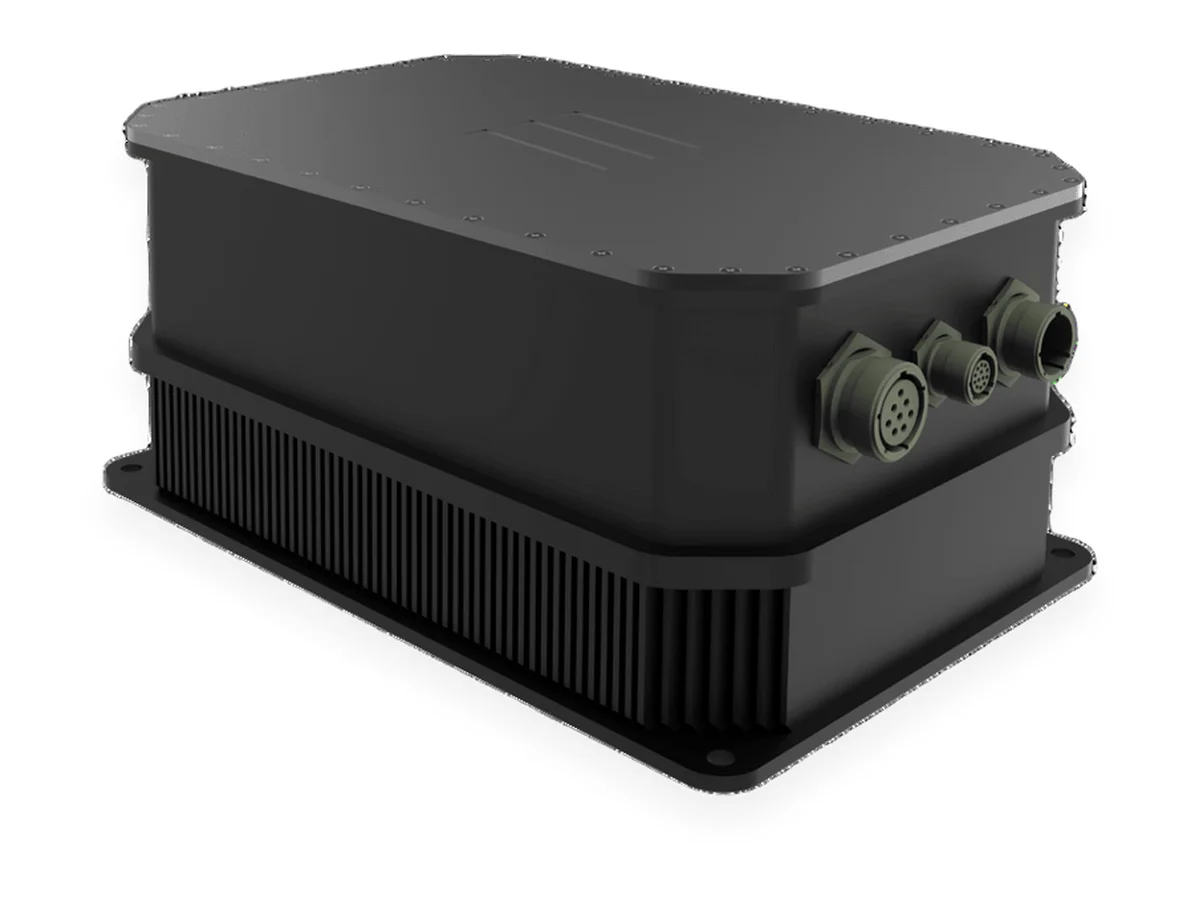

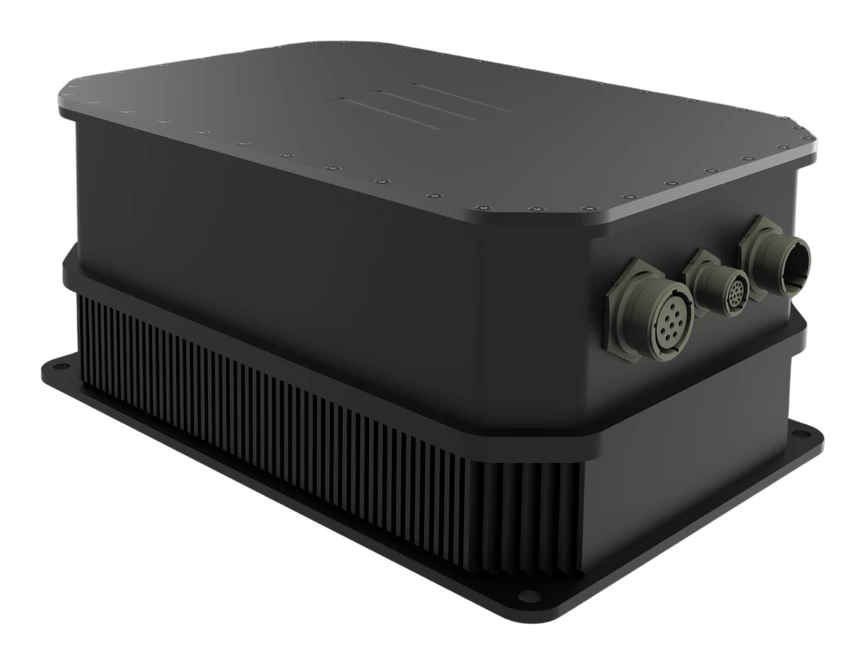

PowerGuard-A1000 Mil-Spec AC/DC Dönüştürücü — 1 kW Fansız
Detay
AC-DC ve DC-DC Güç Dönüştürücüler

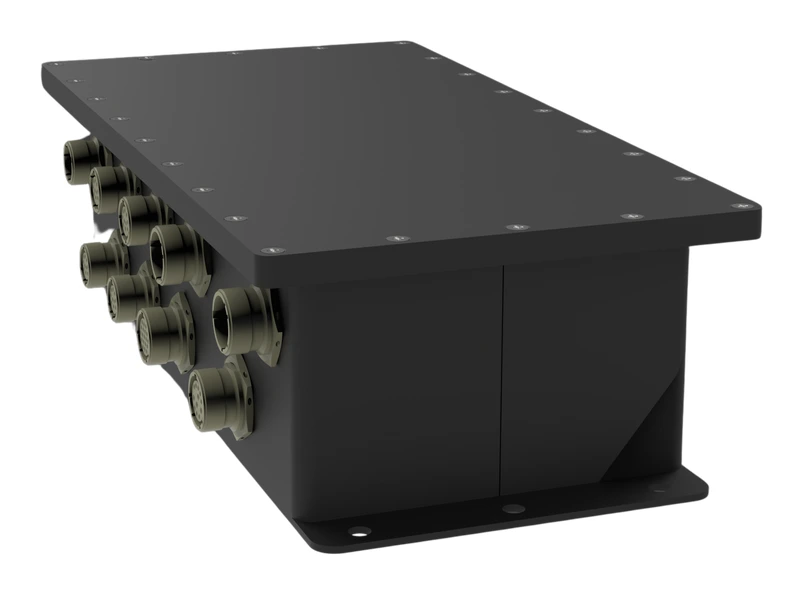

PowerGuard-A 380 VAC → 28 VDC Askeri AC-DC Dönüştürücü ve Dağıtım Sistemi
Detay
AC-DC ve DC-DC Güç Dönüştürücüler
PowerGuard-D1000 Mil-Spec DC/DC Dönüştürücü — 1 kW MIL-STD-1275
DetayKategorinin tamamı: mil-spec AC-DC ve DC-DC dönüştürücüler
Mühendislik Desteği
Bu ürünü platformunuza uyarlamak, entegre etmek veya proje gereksinimlerine göre test etmek için mühendislik hizmetlerimizden yararlanabilirsiniz.
Kalite ve Test
Sık Sorulan Sorular
Mil-Spec AC/DC Dönüştürücü nedir?+
Askeri araçlar ve sistemler için tam mühürlü, fansız AC-DC güç dönüştürücü ailesidir. PowerGuard-A Serisi olarak PowerGuard-A1000 ve PowerGuard-A 380 modellerini kapsar.
Hangi çıkış gerilimleri ve güç sınıfları var?+
PowerGuard-A1000 24 VDC / 1 kW çıkış verir (tek faz 90–265 VAC, 45–420 Hz giriş). PowerGuard-A 380 28 VDC nominal (12–48 VDC yapılandırılabilir) çıkışı 1, 2, 3 veya 4 kW seçenekleri ve 4 bağımsız çıkışla sunar (üç faz 360–440 VAC, 47–63 Hz giriş). Özel giriş/çıkış konfigürasyonları proje gereksinimlerine göre uyarlanabilir.
Bu aile hangi mil-spec AC-DC konfigürasyonlarını kapsar?+
Aile içinde özel giriş/çıkış konfigürasyonları iki platform üzerinde uyarlanır: tek faz AC giriş (PowerGuard-A1000) ve üç faz AC giriş (PowerGuard-A 380). Ailenin dışında: gemi üstü 3 faz 4 telli 380 VAC şebekeden 30 VDC için PowerGuard-A 380/30 (2 × 50 A, +45 °C'ye kadar 3,0 kW sürekli / 10 s 3,5 kW tepe; ön değer, Rev. P2); 16–28 VDC araç barasından DC ve saf sinüs AC için PowerGuard TPS-24DCAC (her biri 10 A olan 12 / 24 / 28 / 36 VDC, 120 / 220 VAC, toplam 3400 W); 230 VAC'den 50 A, 10 A ve 2 A anahtarlı çıkışlarla izole 28 VDC için PowerGuard TPS-28. Ticari ürün yerine neden mil-spec ürün seçildiği mil-spec AC-DC dönüştürücü ile ticari güç kaynağı arasındaki 7 fark yazısında anlatılır; terimler ve tüm dönüştürücü modelleri askeri AC-DC ve DC-DC dönüştürücüler sayfasındadır.
Nasıl soğutulur?+
İletimle soğutulur; fan yoktur. Isıyı tam mühürlü alüminyum mahfaza taşır, bu yüzden çalışma sessizdir ve fan bakımı gerekmez. Koruma sınıfı IP67'dir.
Hangi konnektör ve haberleşme arayüzleri kullanılır?+
Anahtarlı ve EMI korumalı MIL-DTL-38999 Series III konnektörler. Ethernet, CAN-Bus ve RS-485 haberleşme seçenek olarak sunulur.
Nerelerde kullanılır?+
Askeri araçlarda taret elektroniği, haberleşme ve sensörler; mobil komuta birimleri; radar anten istasyonlarında yardımcı güç; gemilerde yardımcı DC güç; telsiz, SATCOM ve kripto gibi taktik haberleşme sistemleri.
Belirli bir model için datasheet nasıl alırım?+
Bu sayfa bir ürün ailesini anlatır. Belirli bir model için PowerGuard-A1000 ya da PowerGuard-A 380 sayfalarına bakın veya giriş ve çıkış ihtiyaçlarınızla teklif isteyin.
