MIL-STD-461 ve MIL-STD-810 Nedir? Savunma Elektroniğinde Test ve Uyumluluk Rehberi

Bir savunma sanayi güç sistemi için hazırlanan teknik şartnameyi açtığınızda iki satır neredeyse hiç eksik olmaz: MIL-STD-461 ve MIL-STD-810. Biri cihazın elektromanyetik davranışını, diğeri çevresel koşullara dayanımını tanımlar. Sistem mühendisleri tedarikçiye ilk olarak bu iki standardı sorar; satın alma uzmanları da teklifleri karşılaştırırken datasheet'lerde bu kodları arar.

Sorun şu ki "MIL-STD-461 ve MIL-STD-810 uyumlu" ifadesi tek başına çok az şey söyler. Hangi revizyon? Hangi testler? Hangi seviyeler? Testi kim, nerede yaptı? Bu rehber iki standardın ne istediğini, güç elektroniğinde neden zorlayıcı olduklarını ve bir uyumluluk iddiasının nasıl doğrulanacağını anlatıyor.

Kısa tanımla:

• MIL-STD-461, alt sistem ve ekipmanların elektromanyetik girişim (EMI) özelliklerinin kontrolüne ilişkin gereksinimleri ve test yöntemlerini tanımlar. Amaç, cihazın çevresine gürültü yaymaması ve çevresindeki gürültüden etkilenmemesidir.
• MIL-STD-810, çevresel mühendislik değerlendirmelerini ve laboratuvar test yöntemlerini tanımlar. Sıcaklık, nem, yağmur, tuz sisi, kum-toz, titreşim ve şok gibi koşulların ürüne etkisini sınar.

Modern bir kara aracında ya da gemide aynı elektrik şebekesine telsizler, radarlar, görev bilgisayarları, sensörler ve güç dönüştürücüler bağlıdır. Bu cihazlardan biri aşırı gürültü yayarsa telsiz menzili düşebilir, sensör yanlış veri üretebilir ya da bir kontrol kartı beklenmedik biçimde resetlenebilir. MIL-STD-461'in görevi, her ekipmanın bu ortak elektromanyetik ortamda "iyi komşu" olmasını sağlamaktır.

Ekipman Seviyesi ile Sistem Seviyesi Ayrımı

MIL-STD-461 ekipman ve alt sistem seviyesinde uygulanır: bir güç dağıtım birimi, bir dönüştürücü ya da bir kontrol ünitesi tek başına test edilir. Platformun bütününe ait elektromanyetik çevresel etkiler (yıldırım, yüksek güçlü RF ortamı, platform içi uyumluluk gibi) ise MIL-STD-464 kapsamındadır. Pratikte ana yüklenici platform seviyesinde MIL-STD-464'ü sağlamak için tedarikçilerinden ekipman seviyesinde MIL-STD-461 ister.

Test Adlandırması: CE, CS, RE, RS

MIL-STD-461 testleri iki harf ve üç rakamla adlandırılır. Harfler testin türünü anlatır:

• CE (Conducted Emission): İletim yoluyla yayılım. Cihazın kabloları üzerinden şebekeye verdiği gürültü.
• CS (Conducted Susceptibility): İletim yoluyla bağışıklık. Kablolara enjekte edilen gürültüye karşı cihazın dayanımı.
• RE (Radiated Emission): Işınım yoluyla yayılım. Cihazın ve kablolarının havaya yaydığı elektromanyetik alan.
• RS (Radiated Susceptibility): Işınım yoluyla bağışıklık. Dış elektromanyetik alan altında cihazın doğru çalışmaya devam etmesi.

Güç elektroniği ürünlerinin şartnamelerinde en sık karşılaşılan testler şunlardır:

Bu tabloya platforma göre manyetik alan testleri (RE101, RS101) ya da anten portu testleri eklenebilir. Hangi testin uygulanacağına standardın uygulanabilirlik tablosu ve alıcının şartnamesi birlikte karar verir.

Revizyonlar: E, F ve G

Standart zaman içinde güncellenir ve revizyon harfi önemlidir. Günümüz şartnamelerinde en sık MIL-STD-461F (2012) ve MIL-STD-461G (2015) görülür. G revizyonuyla yıldırım kaynaklı geçici rejimler (CS117) ve personel kaynaklı elektrostatik boşalma (CS118) gibi testler eklenmiş, bazı test düzenekleri ve prosedürler yeniden tanımlanmıştır. Bu yüzden F revizyonuna göre test edilmiş bir ürünün G isteyen bir şartnameyi otomatik olarak karşıladığı varsayılamaz; fark analizi yapılması gerekir.

Platforma Göre Farklı Limitler

MIL-STD-461'de tek bir limit eğrisi yoktur. RE102 gibi testlerin limitleri platform tipine göre değişir: kara platformu, gemi üstü güverte altı ve güverte üstü, denizaltı gibi ortamlar için farklı eğriler tanımlanır. Aynı ürün bir kara aracı için rahatça geçerken bir denizaltı uygulamasının daha sıkı limitinde zorlanabilir. Şartnamede "MIL-STD-461G" yazması yeterli değildir; hangi platform limitinin uygulanacağı da belirtilmelidir.

Test Düzeneği Neden Önemlidir?

MIL-STD-461 ölçümleri, sonuçların tekrarlanabilir olması için ayrıntılı biçimde tanımlanmış bir düzenekte yapılır. Cihaz iletken bir zemin plakası üzerine yerleştirilir, güç hatları 50 µH LISN (hat empedans dengeleme ağı) üzerinden beslenir ve kablolar tanımlı uzunluk ve yükseklikte döşenir. Işınım testleri ise yansımaları azaltılmış ekranlı odalarda yapılır.

Bu ayrıntılar yalnızca laboratuvarı ilgilendirmez. Test sırasında kullanılan kablo tipi, ekran sonlandırması ve topraklama biçimi, ürünün sahadaki kurulumuyla uyumlu olmalıdır. Laboratuvarda ekranlı kabloyla geçen bir ürün, sahada ekransız bir kablo demetiyle bağlandığında aynı performansı göstermeyebilir. Bu yüzden test raporunda düzeneğin fotoğrafları ve kablo tanımları da yer alır.

Anahtarlamalı güç dönüştürücüler doğası gereği gürültü üretir. Yarı iletken anahtarlar yüksek frekansta ve hızlı yükselme süreleriyle açılıp kapandıkça hem giriş hatlarında akım dalgalanması hem de kablolardan ışınım oluşur. Bu nedenle bir DC-DC dönüştürücü, bir AC-DC güç kaynağı ya da bir motor sürücü için en kritik testler genellikle CE102 ve RE102 olur.

Bağışıklık tarafında durum tersinedir. Aracın 28 VDC şebekesi temiz bir laboratuvar kaynağı değildir; üzerinde alternatör dalgalanması, yük anahtarlama geçici rejimleri ve diğer cihazların gürültüsü bulunur. CS101 güç hattına dalgalanma enjekte ederek, CS114 ve CS116 kablo demetine akım ve geçici rejim uygulayarak cihazın bu ortamda çalışmaya devam edip etmediğini sınar.

Uyumluluk, sonradan eklenen bir filtreyle nadiren çözülür. Test aşamasında başarısız olan bir tasarımı kurtarmak için eklenen filtreler ağırlık, hacim ve ısı getirir; bazen kartın yeniden tasarlanmasını gerektirir. Bu yüzden EMI/EMC tasarımın ilk gününden itibaren ele alınır:

• Giriş filtresi tasarımı: Ortak mod ve diferansiyel mod gürültü için ayrı ayrı boyutlandırılmış filtre katları.
• Kart yerleşimi: Yüksek akım döngülerinin küçük tutulması, gürültülü ve hassas bölgelerin ayrılması.
• Şase ve topraklama: Kısa ve düşük empedanslı şase bağlantıları, doğru topraklama stratejisi.
• Muhafaza ve konnektör: İletken contalar, ekranlı kablolar ve 360 derece ekran sonlandırması yapılan konnektörler.
• Ön test: Resmi testten önce laboratuvarda yapılan ölçümlerle sorunların erken yakalanması.

MIL-STD-810 çoğu zaman bir "dayanıklılık sertifikası" gibi anılır. Oysa standardın kendisi bunun tersini söyler: MIL-STD-810 bir mühendislik süreci ve bu süreçte kullanılacak laboratuvar test yöntemleri kümesidir.

Tailoring: Standardın Kalbi

Standardın temel kavramı tailoring, yani testlerin ürünün gerçek kullanım koşullarına göre uyarlanmasıdır. Süreç, ürünün ömür döngüsü çevresel profili ile başlar: ürün nerede depolanacak, nasıl taşınacak, hangi platforma takılacak, hangi iklimde ve hangi görev profilinde çalışacak? Bu sorulara verilen cevaplar hangi test metotlarının, hangi prosedürlerin ve hangi seviyelerin uygulanacağını belirler.

Bu yüzden "MIL-STD-810 uyumlu" ifadesi, arkasında bir test planı yoksa anlamsızdır. Bir paletli araç için uyarlanmış titreşim profili ile bir sabit radar kabini için uyarlanmış profil birbirinden çok farklıdır. Doğru soru "810'u geçti mi?" değil, "hangi metotları, hangi prosedür ve seviyelerle geçti?" sorusudur.

Sık Kullanılan Test Metotları

MIL-STD-810 test metotları 500'lü sayılarla numaralandırılır. Güç elektroniği ve saha ekipmanında en sık kullanılanlar:

Bunların yanında birleşik çevre testleri (sıcaklık, nem, titreşim ve irtifanın birlikte uygulanması) ve özel şok türleri gibi metotlar da vardır. Test sırası da önemlidir: bir ürünü önce titreşime, sonra yağmura maruz bırakmak, titreşimin gevşettiği bir contanın su testinde ortaya çıkmasını sağlar.

Revizyonlar: F, G ve H

MIL-STD-810 revizyonları da şartnamelerde birlikte yaşar. 810F (2000) eski programlarda hâlâ görülür. 810G (2008) ve onun 2014'te yayımlanan Change Notice 1 güncellemesi uzun süre en yaygın referans oldu. 810H (2019) ise yeni programlarda giderek daha sık istenir. Revizyonlar arasında prosedür ayrıntıları, test seviyeleri ve bazı metotların tanımları değişir; bu yüzden revizyon harfi şartnameye mutlaka yazılmalıdır.

Aynı standart, farklı platformlarda çok farklı test planları doğurur:

• Tekerlekli ve paletli kara araçları: Titreşim ve şok belirleyicidir. Arazi sürüşü, uzun süreli yol titreşimi ve sert darbeler için profiller uyarlanır. Kum-toz, yağmur ve geniş sıcaklık aralığı da tipik gereksinimlerdir. Aracın 28 VDC şebekesi ise ayrıca MIL-STD-1275 ile tanımlanır.
• Deniz platformları: Tuz sisi, nem ve sızdırmazlık öne çıkar. Gemi ekipmanında mekanik titreşim için MIL-STD-167-1, şok için MIL-DTL-901E gibi ayrı standartlar sıklıkla MIL-STD-810'un yanında istenir. Gemi elektrik şebekesi arayüzü MIL-STD-1399 ile tanımlanır.
• Radar ve sabit tesis sistemleri: Güneş ışıması, yağmur, kum-toz ve uzun süreli yüksek sıcaklıkta sürekli çalışma öne çıkar. Taşınabilir radar ve saha sistemlerinde taşıma sırasındaki titreşim ve şok da plana eklenir.

Bir güç elektroniği ürününün şartnamesi genellikle bu iki standartla sınırlı kalmaz:

Özellikle MIL-STD-1275, kara aracına takılan her güç ürünü için MIL-STD-461 ve MIL-STD-810 kadar belirleyicidir; 28 VDC araç şebekesinin geçici rejimleri, ürünün giriş katının tasarımını doğrudan etkiler.

Teklif karşılaştırmasında en sık yapılan hata, iki datasheet'te aynı standart kodunu görüp iki ürünü eşdeğer saymaktır. Bir uyumluluk iddiasını değerlendirirken şu beş soruyu sorun:

1. 1.Hangi revizyon? "MIL-STD-461" mi, "MIL-STD-461G" mi? Revizyonsuz bir kod, hangi testlerin ve prosedürlerin uygulandığını belirsiz bırakır.
2. 2.Hangi testler ya da metotlar? MIL-STD-461 için CE102, CS101, CS114, RE102, RS103 gibi test listesi; MIL-STD-810 için metot numaraları ve prosedürler açıkça yazmalıdır.
3. 3.Hangi limit ve seviye? 461 için hangi platform limit eğrisi, 810 için hangi sıcaklık aralığı, hangi titreşim profili ve hangi şok seviyesi uygulandı?
4. 4.Test nerede ve kimin tarafından yapıldı? Tedarikçinin kendi ön uygunluk ölçümleri ile akredite bir laboratuvarda yapılan resmi testler aynı ağırlıkta değildir. İkisi de değerlidir ama farklı şeyleri kanıtlar.
5. 5.Test raporu paylaşılabilir mi? Kabul sürecinde test raporu, test prosedürü ve test edilen ürünün konfigürasyonu istenebilir.

Datasheet dili de ipucu verir. "Test edildi", "gereksinimlerine göre tasarlandı" ve "prensiplerine göre tasarlandı" ifadeleri farklı kanıt seviyelerini anlatır. Bunlardan hiçbiri kendi başına kötü değildir; önemli olan, alıcının programı için gereken kanıt seviyesiyle eşleşmesidir. Bir prototip programında tasarım hedefi yeterli olabilirken seri üretime geçen bir platformda resmi test raporu istenir.

Ayrıca MIL-STD-461 ve MIL-STD-810 birer sertifika değildir. Bu standartlar için belge veren merkezi bir sertifika kuruluşu yoktur. Uyum, test raporlarıyla gösterilir ve alıcının kabulüyle geçerlilik kazanır. Datasheet'te "MIL-STD-810 sertifikalı" gibi bir ifade görürseniz, arkasındaki test raporunu sormak en doğru adımdır.

Başarılı bir uyumluluk programı test laboratuvarında değil, şartname okumasında başlar:

1. 1.Şartname analizi: Hangi revizyon, hangi testler, hangi limitler ve hangi çevresel profil isteniyor? Belirsiz maddeler bu aşamada alıcıyla netleştirilir.
2. 2.Test matrisi: Her gereksinim için test yöntemi, seviye, test sırası ve kabul kriteri tek bir tabloda toplanır.
3. 3.Tasarım önlemleri: EMI filtreleri, ekranlama, termal tasarım, sızdırmazlık, konformal kaplama ve mekanik sabitleme test matrisine göre boyutlandırılır.
4. 4.Ön uygunluk testleri: Resmi testten önce laboratuvarda yapılan EMI/EMC ön ölçümleri ve çevresel ön testler, riskli noktaları erkenden gösterir.
5. 5.Resmi testler: Onaylı test prosedürüyle, akredite bir laboratuvarda ve alıcının gözetiminde yürütülür.
6. 6.Konfigürasyon kontrolü: Testten sonra yapılan her tasarım değişikliği (farklı bir filtre elemanı, yeni bir kart revizyonu, farklı bir konnektör) testin geçerliliğini etkileyebilir. Değişiklik yönetimi, hangi testlerin tekrarlanacağını belirler.

Bu sürecin her adımı izlenebilir kayıtla yürütüldüğünde, tedarikçi ile ana yüklenici arasındaki kabul süreci de kısalır. TEDEG Savunma'nın test ve doğrulama hizmetleri bu yaklaşımı esas alır: EMI/EMC ön testleri, çevresel ön uygunluk testleri, yük ve uzun süreli çalışma testleri izlenebilir mühendislik kayıtlarıyla yürütülür. Kalite süreçlerimizi Sertifikalar ve Kalite sayfasında bulabilirsiniz.

Sahada en sık karşılaşılan sorunlar teknik olmaktan çok planlamayla ilgilidir:

• Testi en sona bırakmak: EMI/EMC ve çevresel testleri tasarım dondurulduktan sonra ilk kez yapmak, başarısızlık durumunda kart ve mekanik revizyonu gerektirir. Ön testler bu riski azaltır.
• Revizyonu belirtmemek: Şartnamede revizyonsuz standart kodu kullanmak, tedarikçi ile alıcı arasında kabul aşamasında anlaşmazlık doğurur.
• Tailoring yapmadan en ağır seviyeyi istemek: Platformun gerçekte görmeyeceği seviyeler maliyeti ve ağırlığı artırır, teslim süresini uzatır. Gerçekçi bir ömür döngüsü çevresel profili hem alıcıyı hem tedarikçiyi korur.
• Sistem ile ekipmanı karıştırmak: Ekipman MIL-STD-461'i geçse de platform içindeki kablo yerleşimi ve topraklama hatalı ise sistem seviyesinde sorun çıkabilir. Kurulum talimatlarına uymak test kadar önemlidir.
• Testten sonra değişiklik yapmak: Test edilen konfigürasyondan sapan bir üretim partisi, testin kanıt değerini zayıflatır. Konfigürasyon yönetimi bu yüzden kalite sisteminin parçasıdır.
• Tek bir test raporunu tüm aileye genellemek: Aynı ailedeki farklı güç seviyeleri ya da farklı konnektör seçenekleri, farklı EMI davranışı gösterebilir. Hangi varyantın test edildiği açıkça bilinmelidir.

Yukarıdaki beş soruyu kendi ürünlerimize de uyguluyoruz. Aşağıdaki örneklerde datasheet revizyonu ve test listesini açıkça yazar:

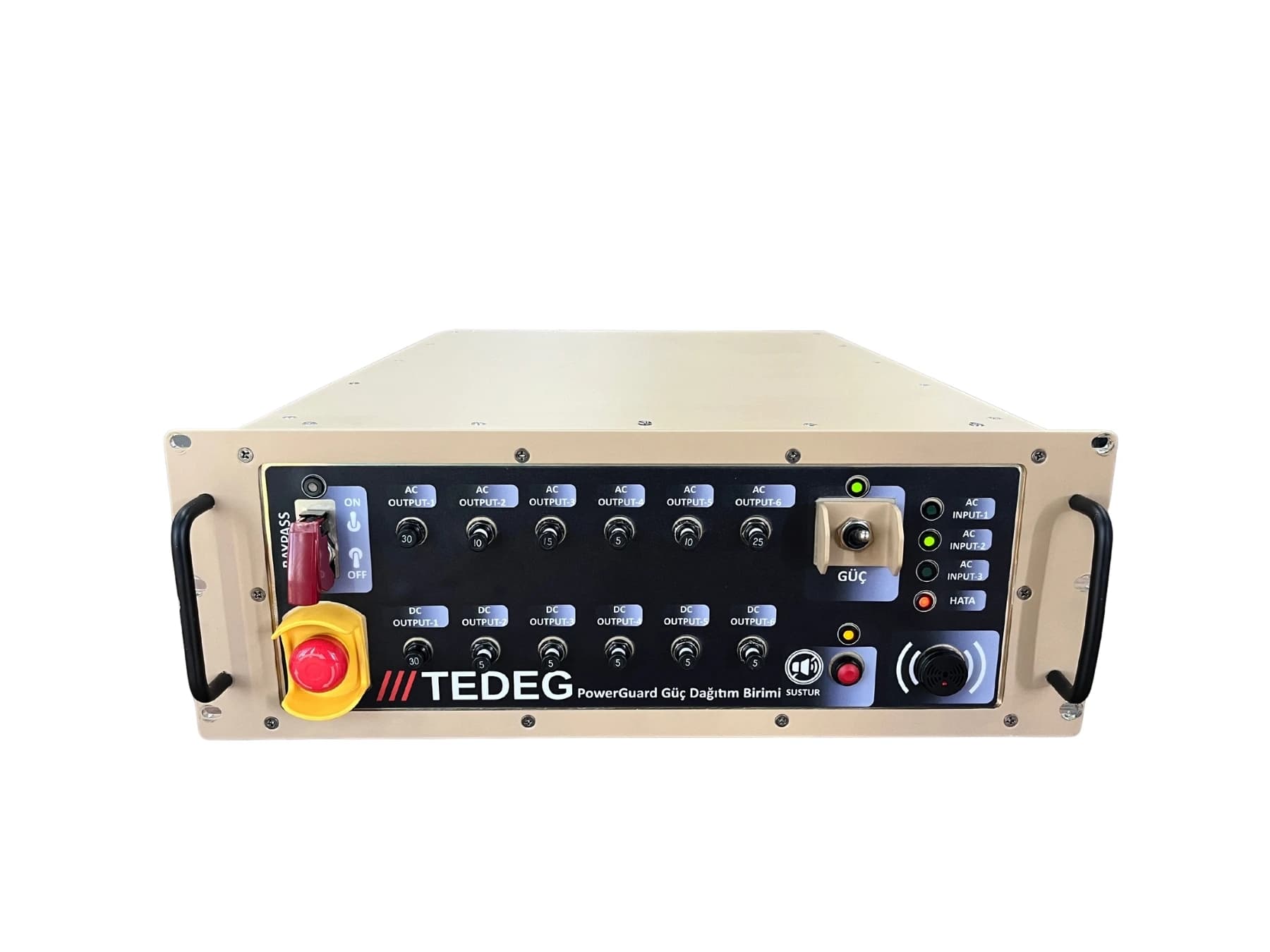

• PDU-RT5002 Askeri Güç Dağıtım Birimi: Datasheet'inde MIL-STD-461F kapsamında CE102, CS101, CS114, CS115, CS116, RE102 ve RS103 testleri; MIL-STD-810G kapsamında düşük basınç, düşük sıcaklık, sıvı kirlenmesi, güneş radyasyonu, yağmur, nem, mantar, tuz sisi, kum-toz, titreşim ve şok olmak üzere 11 metot listelenir.

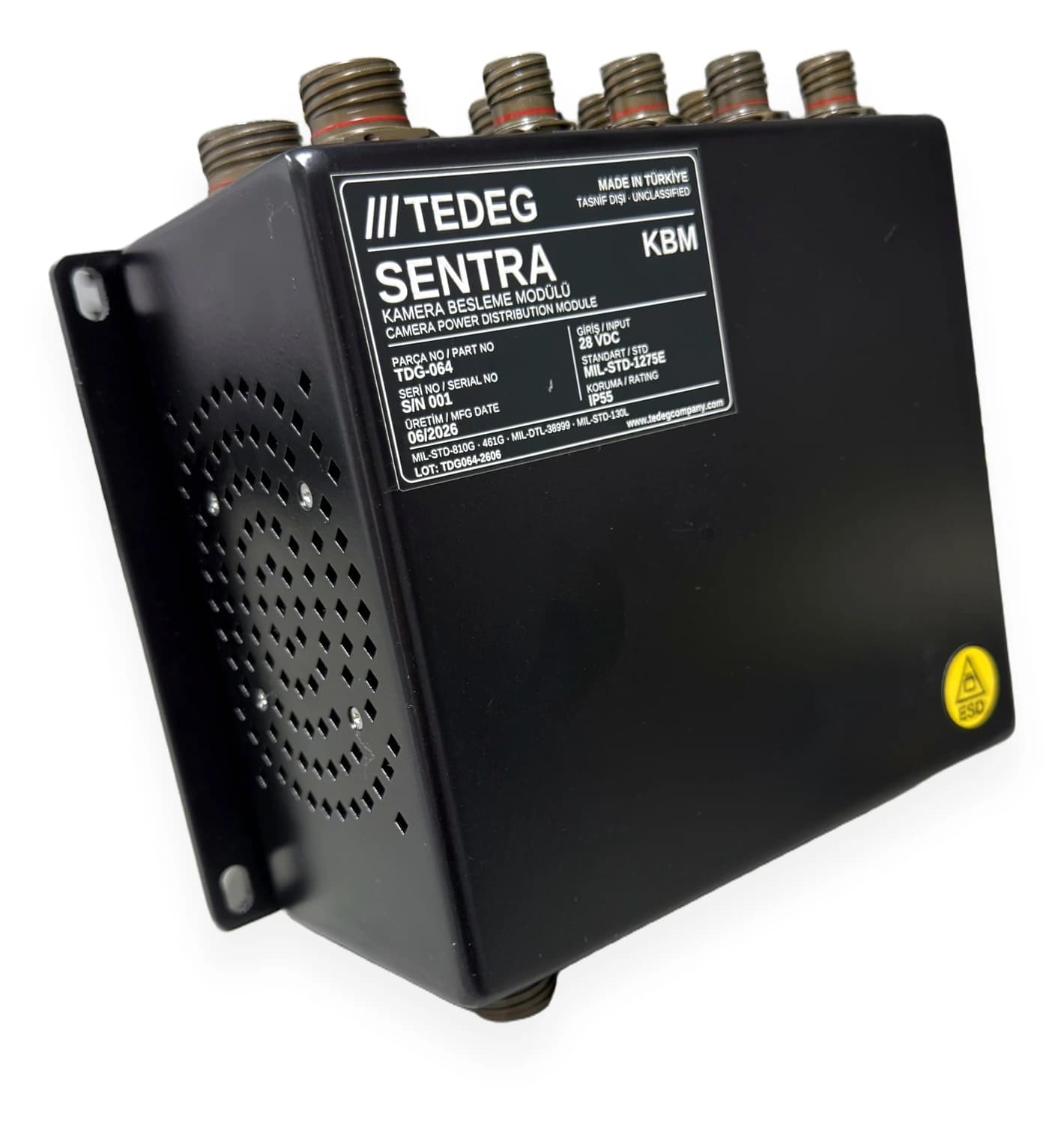

• SENTRA KBM Askeri Kamera Besleme Modülü: MIL-STD-461G kapsamında CE102, CS101/114/115/116, RE102 ve RS103 testleri tanımlıdır. Çevresel tarafta nem, yağmur, kum-toz, tuz sisi, güneş ışıması, titreşim ve şok MIL-STD-810G CHG-1 metotlarına göre tanımlanmıştır. Datasheet metot ve prosedürü de belirtir: −32 °C … +55 °C çalışma ve depolama sıcaklığı için Metot 501.6 / 502.6 (Prosedür I ve II), 20 g / 11 ms testere dişi şok için Metot 516.6 (Prosedür I). Yukarıdaki beş sorudan ikincisi ve üçüncüsü tam olarak bu ayrıntıyı arar. Modülün uyumluluk listesinde ayrıca MIL-STD-464C ve MIL-STD-1275E yer alır.
• 76 mm Sis Havanı Lançer Sistemi TDG-76-SGL: Askeri koşul dayanımı MIL-STD-461G, MIL-STD-810G ve MIL-STD-1275E'ye göredir; çalışma sıcaklığı −40 °C … +70 °C'dir.
• Mil-Spec AC/DC Dönüştürücü: MIL-STD-810G çevresel dayanım ve MIL-STD-461F EMI/EMC gereksinimleri, IP67 tam mühürlü ve fansız alüminyum mahfazayla birlikte ele alınır.

Güç dağıtımından araç elektroniğine kadar ürün ailelerimizi Güç Dağıtım Birimleri ve Araç Elektroniği (Vetronik) kategorilerinde inceleyebilirsiniz. Rack tipi PDU'larda MIL-STD gereksinimlerinin tasarıma nasıl yansıdığını askeri PDU rehberimizde, güç elektroniğinin savunma sistemlerindeki yerini ise güç elektroniğinin stratejik önemi yazımızda ayrıntılı ele aldık.

Sahadan örnek: Bir taktik kamyon ailesinde eski nesil güç dağıtım biriminin, MIL-STD gereksinimlerine göre tasarlanmış ve uzaktan izlenebilen bir mimariyle nasıl değiştirildiğini Taktik Kamyon Güç Mimarisi başarı hikayesinde okuyabilirsiniz.

MIL-STD-461 ile MIL-STD-464 arasındaki fark nedir?

MIL-STD-461 tek bir ekipmanın ya da alt sistemin elektromanyetik yayılım ve bağışıklık gereksinimlerini tanımlar. MIL-STD-464 ise platformun bütününe ait elektromanyetik çevresel etkileri kapsar. Ana yüklenici platform seviyesinde 464'ü sağlamaktan sorumludur; bunun için tedarikçilerinden ekipman seviyesinde 461 ister.

MIL-STD-810 bir sertifika mıdır?

Hayır. MIL-STD-810, ürünün kullanım koşullarına göre uyarlanan bir test yöntemleri kümesidir. Belge veren merkezi bir kuruluş yoktur; uyum, uygulanan metotları ve seviyeleri gösteren test raporlarıyla kanıtlanır.

MIL-STD-461F ile MIL-STD-461G arasındaki fark nedir?

G revizyonu 2015'te yayımlandı. Yıldırım kaynaklı geçici rejimler (CS117) ve personel kaynaklı elektrostatik boşalma (CS118) gibi yeni testler eklendi; bazı test düzenekleri ve prosedürler güncellendi. F'ye göre test edilmiş bir ürün için G isteyen bir programda fark analizi yapılmalıdır.

IP67 koruma MIL-STD-810 testlerinin yerine geçer mi?

Geçmez. IP sınıfları IEC 60529 standardına göre toz ve su girişine karşı korumayı tanımlar. MIL-STD-810 ise sıcaklık, titreşim, şok, tuz sisi ve güneş ışıması gibi çok daha geniş bir çevresel yelpazeyi ele alır. IP67 bir ürünün yağmur ve daldırma davranışı hakkında fikir verir ama 810'daki metotların yerini tutmaz.

Ticari bir güç kaynağı MIL-STD-461 testini geçebilir mi?

Bazı testleri geçebilir, ancak ticari ürünler genellikle sivil EMC standartlarına göre tasarlanır. MIL-STD-461 limitleri, ölçüm düzenekleri ve bağışıklık seviyeleri farklıdır. Ticari bir güç kaynağına dışarıdan filtre ve ekran eklemek çoğu zaman ağırlık, hacim ve ısı sorununa dönüşür. Uyumluluğun baştan tasarıma dahil edildiği mil-spec ürünler bu yüzden tercih edilir.

MIL-STD-461 ve MIL-STD-810, savunma elektroniğinde bir ürünün sahada güvenle kullanılabilmesinin iki temel ayağıdır. Biri elektromanyetik uyumu, diğeri çevresel dayanımı güvence altına alır. İkisinde de değer, standart kodunun kendisinde değil ayrıntıdadır: revizyon, test listesi, uygulanan seviyeler ve bunları gösteren test raporu.

Projeniz için belirli bir revizyona, test listesine ya da platform profiline uygun bir güç çözümü arıyorsanız ürün datasheet'lerimizi inceleyebilir, gereksinimlerinizi teklif formu üzerinden iletebilir veya doğrudan mühendislik ekibimizle iletişime geçebilirsiniz.
