ما هو محوّل التردد الساكن؟
محوّل التردد الساكن وحدةٌ من وحدات إلكترونيات القدرة تغيّر تردد تغذية التيار المتردد (AC) (وعادةً جهدها أيضًا) باستخدام مفاتيح من أشباه الموصلات. وتعني كلمة «ساكن» عدم وجود آلة دوّارة: فبينما تعتمد مجموعة المحرك والمولّد الأقدم على محرك يُغذّى من الشبكة لتدوير مولّد بتردد 400 Hz، ينجز المحوّل الساكن المهمة نفسها إلكترونيًا بواسطة مقوّم ووصلة DC وعاكس. ويُعرف أيضًا باسم محوّل التردد ذي الحالة الصلبة.
في المجال الدفاعي، تتمثل المهمة الأكثر شيوعًا في توليد 115 VAC بتردد 400 Hz من شبكة 50 Hz. فالمنصات البحرية، والأنظمة الفرعية للرادار والتحكم في النيران، وبعض إلكترونيات المهام في المركبات البرية تحتاج إلى 400 Hz، في حين توفّر المواقع والمعسكرات ومختبرات الاختبار 50 Hz. أما سبب استخدام 400 Hz أصلًا فقد تناولناه في دليل محوّل التردد العسكري المتنقل. ويتناول هذا المقال ما بداخل الجهاز: كيف يُولَّد تردد 400 Hz، وكيف تُقاس جودة الخرج، وكيف تُختار الوحدة المناسبة.
من 50 Hz إلى 400 Hz في أربع مراحل
يُحوَّل الدخل أولًا إلى DC، ثم يُعاد بناء الخرج انطلاقًا منه بالتردد المطلوب، فيُفصَل الدخل والخرج أحدهما عن الآخر فصلًا تامًا. ويُعرف ذلك باسم التحويل المزدوج.
1. المقوّم
يُحوَّل تيار AC أحادي الطور أو ثلاثي الأطوار القادم من الشبكة إلى DC. وجسر الثنائيات هو الخيار الأبسط، لكنه يسحب تيارًا نبضيًا ويحقن توافقيات. أما الواجهة الأمامية النشطة (AFE) فتستخدم مفاتيح متحكَّمًا بها في جهة الدخل أيضًا، فتسحب تيارًا قريبًا من الشكل الجيبي. فعلى سبيل المثال، يستخدم PowerGuard TPS-115 طوبولوجيا AFE، وتصفها ورقة بياناته بأنها توفّر «معامل قدرة مرتفعًا، وتشوّهًا توافقيًا منخفضًا، وأدنى تأثير على الشبكة».
2. وصلة DC
يغذّي المقوّمُ مجموعةَ مكثفات تُعرف بوصلة DC. وتعمل هذه الوصلة مخزنًا وسيطًا بين المرحلتين، فتُخمَد انخفاضات الدخل القصيرة واختلال توازن الأطوار بدلًا من أن تنتقل إلى الخرج.
3. العاكس
يكون العاكس عادةً جسرًا من ترانزستورات IGBT. وباستخدام تعديل عرض النبضة (PWM)، تعمل المفاتيح بتردد حامل يبلغ عدة كيلوهرتز أو أكثر، وتُضبط عروض النبضات بحيث يتبع متوسطها موجةً جيبيةً مرجعية. وتُحدَّد هذه الموجة المرجعية برمجيًا، ولذلك يستطيع العتاد نفسه توليد 60 Hz أو 400 Hz.
4. مرشّح الخرج ومحوّل العزل
يزيل مرشّح LC مكوّنات التردد الحامل من سلسلة نبضات PWM، ويترك موجة جيبية نظيفة. وتضيف تصاميم كثيرة عند الخرج محوّل عزل يوائم الجهد، ويفصل الحمل عن الشبكة فصلًا جلفانيًا، ويمكنه توفير خط محايد. وعند 400 Hz يكون هذا المحوّل أصغر حجمًا بكثير من محوّل 50 Hz بالقدرة المقنّنة نفسها.
محوّلات التردد الساكنة مقابل الدوّارة
| المعيار | الدوّار (محرك-مولّد) | الساكن |
|---|---|---|
| الأجزاء المتحركة | نعم (عمود، ومحامل، وفُرَش/ملفات) | لا توجد |
| الصيانة | صيانة ميكانيكية دورية | المراوح والمرشّحات وإلكترونيات التحكم بالدرجة الأولى |
| الوزن والحجم | مرتفعان | أقل عمومًا للقدرة المقنّنة نفسها |
| تردد الخرج | ثابت بحكم تصميم الآلة | قابل للاختيار برمجيًا |
| اضطرابات الشبكة | يمتصّها القصور الذاتي الميكانيكي | تمتصّها وصلة DC وحلقة التحكم |
| الضجيج | ضجيج ميكانيكي ملحوظ | أقل |
لا تزال الوحدات الدوّارة قائمة في المنشآت الثابتة الأقدم؛ أما في المنصات المتنقلة والمنصات حديثة البناء، فالبنية الساكنة هي القاعدة.
كيف تُحدَّد جودة الخرج؟
عبارة «طاقة نظيفة» ليست مواصفة فنية. اطلب قيمًا قابلة للقياس:
- التشوه التوافقي الكلي (THD): انحراف الخرج عن الموجة الجيبية المثالية؛ وارتفاع THD يجعل مزوّدات الطاقة في أنظمة الرادار والاتصالات تعمل بحرارة أعلى وضجيج أكبر.
- تضمين التردد: تأرجح تردد الخرج في الحالة المستقرة، وهو مهم للمُزامِنات (Synchro) والمُحلِّلات (Resolver).
- تضمين الجهد: التأرجح الدوري لجهد الخرج في الحالة المستقرة.
- الاستجابة العابرة: مدى سرعة استقرار الخرج بعد تغيّر درجي في الحمل أو عند بدء التشغيل.
- الإيقاف الوقائي: مدى سرعة فصل الخرج عند ارتفاع الجهد أو انخفاضه عن الحدود.
في المنصات البحرية، تُكتب هذه الحدود عادةً استنادًا إلى قسم واجهة الطاقة الكهربائية (Section 300) من سلسلة MIL-STD-1399. وعلى سبيل المثال، تذكر ورقة بيانات محوّل التردد الساكن PowerGuard بجهد 115/200 VAC وتردد 400 Hz قيمة THD أقل من 5%، وتضمينًا للتردد قدره 4 Hz كحد أقصى، وتضمينًا للجهد قدره 2.5 Vrms كحد أقصى، و200 ms للوصول إلى الحالة المستقرة، وزمن إيقاف للخرج قدره 100–170 ms عند ارتفاع الجهد أو انخفاضه، مع تحديد متطلبات الخرج وفق MIL-STD-1399-300B.
محوّل التردد ومشغّل المحرك والعاكس AC-AC ليست الشيء نفسه
قد تحتوي الأجهزة الثلاثة جميعها على مقوّم وعاكس، لكن وظائفها تختلف:
- مشغّل المحرك (VFD): يغيّر التردد للتحكم في سرعة المحرك؛ وعادةً ما يكون خرجه نبضات PWM غير مرشَّحة تُنعِّمها ملفات المحرك، ولذلك لا يصلح لتغذية المعدات العامة. راجع دليل مشغّلات المحركات العسكرية وMil-Drive-55.
- العاكس AC-AC: وظيفته الرئيسية تحويل الجهد والعزل، كتحويل 400 VAC إلى 115 VAC بتردد 50 Hz مثلًا. راجع دليل العاكس العسكري AC-AC والعاكس PowerGuard 400/115 VAC AC-AC.
- محوّل التردد: يوفّر موجة جيبية مرشَّحة بتردد وجهد محددين؛ ويتصرف بالنسبة إلى الحمل كأنه شبكة كهربائية.
6 معايير لاختيار محوّل تردد ساكن
- 1.الدخل: عدد الأطوار ونطاق الجهد والتردد، إضافةً إلى تفاوتات المولّد إذا كانت التغذية من مولّد.
- 2.توصيل الخرج: هل يتوقع حمل 400 Hz توصيل النجمة (115 VAC بين الخط والمحايد، مع محايد) أم توصيل المثلث (115 VAC بين خطّين). فالاختيار الخاطئ يُغيّر الجهد الذي تتلقاه المعدات بمعامل قدره √3.
- 3.القدرة: القدرة المقنّنة بوحدة kVA مع معامل قدرة الخرج. فالإلكترونيات ذات المداخل المقوَّمة والمحركاتُ تجعل قيمة kVA أعلى من kW.
- 4.نوع الحمل والحمل الزائد: يسحب بدء تشغيل المحركات وشحن المكثفات تيار اندفاع يجب أن تغطيه قدرة التحمّل قصيرة المدى للحمل الزائد.
- 5.البيئة: الاستخدام الداخلي أم الخارجي؛ ودرجة الحرارة والارتفاع، ومتطلبات الاهتزاز والصدمات والرطوبة والغبار وفق MIL-STD-810. وتجد شرح ما يتطلبه MIL-STD-810 في دليلنا حول MIL-STD-461 وMIL-STD-810.
- 6.المراقبة والاتصالات: الشاشة المحلية، والاختبار المدمج، وواجهة الربط بشبكة المنصة (RS-422، RS-485، Ethernet).
وفي ضوء هذه المعايير، تلبّي عائلة محوّلات التردد من TEDEG ثلاثة احتياجات مختلفة:
| المنتج | الدخل | الخرج | أبرز الخصائص |
|---|---|---|---|

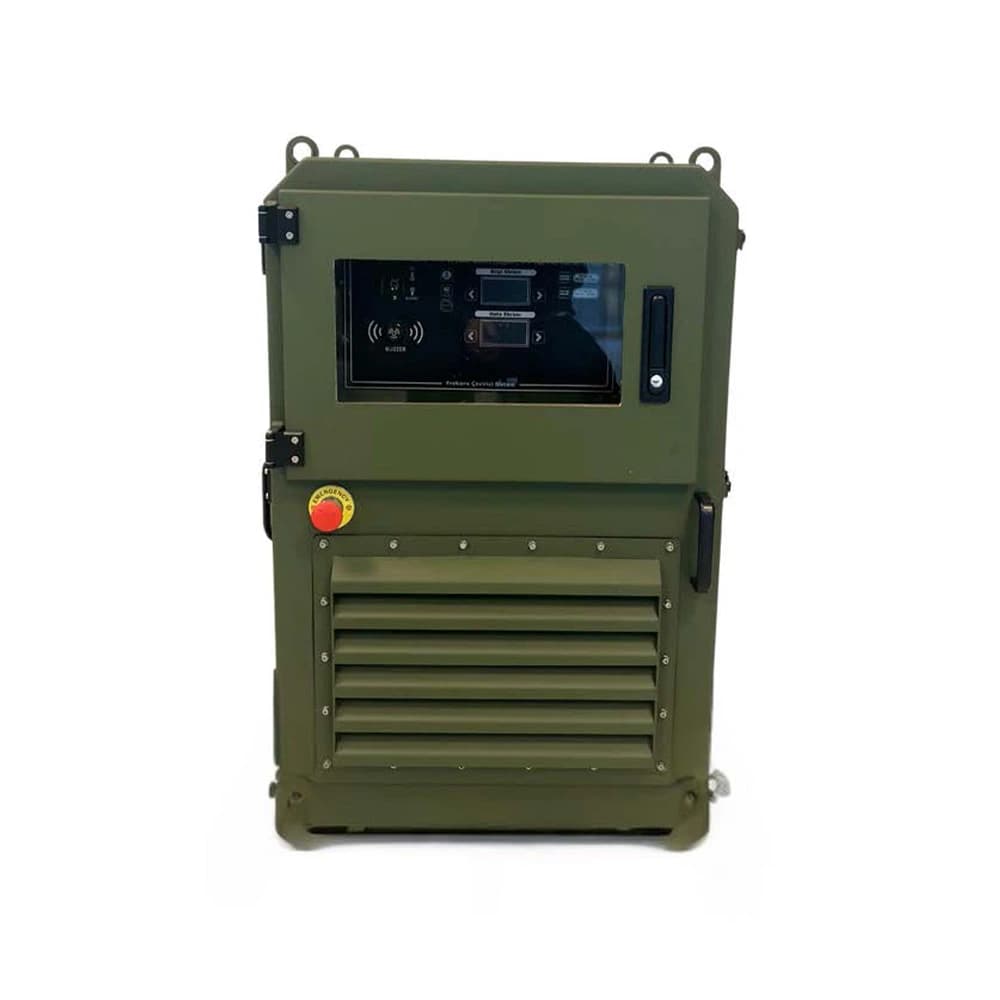

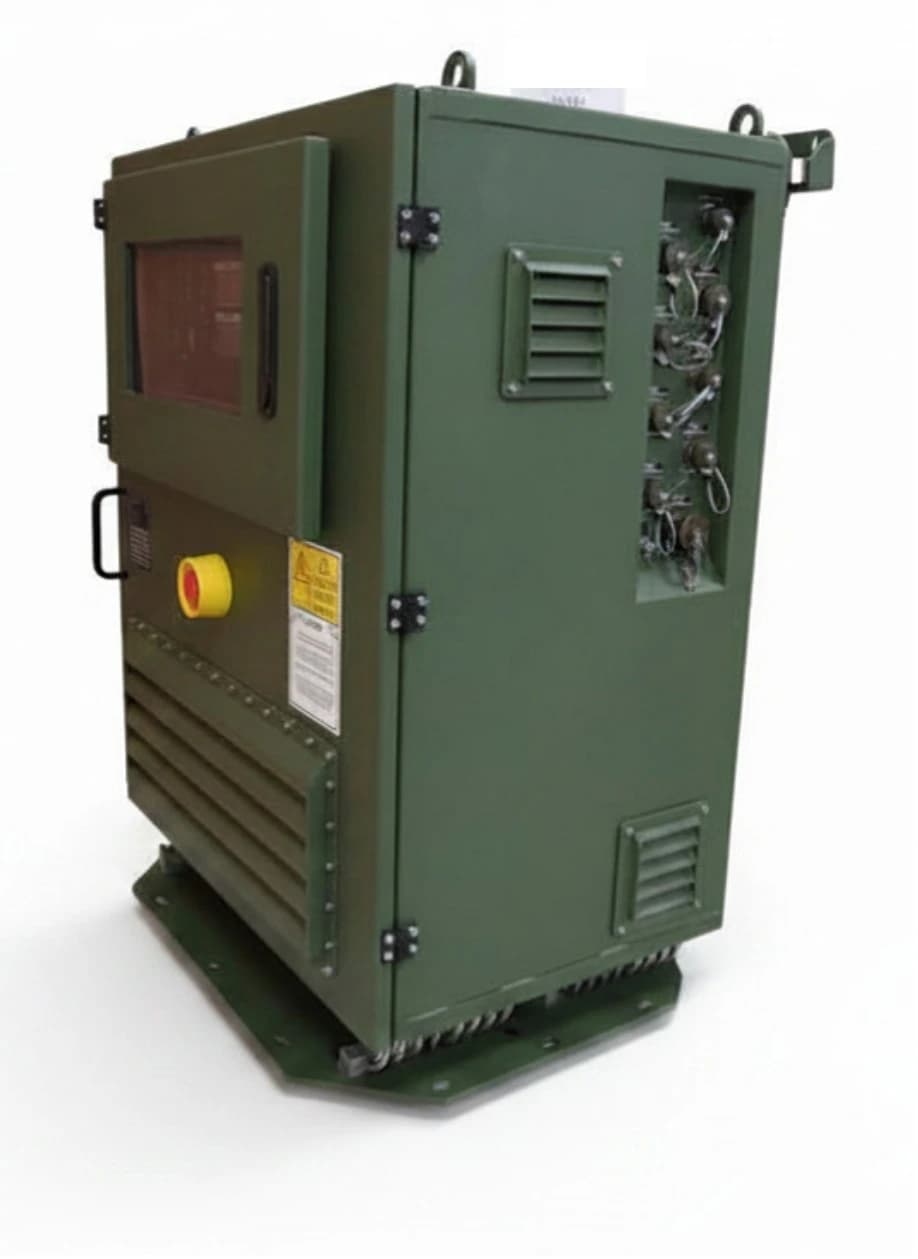

| محوّل PowerGuard الساكن 115/200 VAC 400 Hz | ثلاثي الأطوار 360–440 VAC، 50–60 Hz | متغيّر 115–220 VAC، 60–400 Hz؛ نجمة أو مثلث 115 VAC 400 Hz | معامل القدرة 0.85 كحد أدنى (نجمة)، و0.80 كحد أدنى (مثلث)؛ RS-422 + Ethernet؛ MIL-STD-1399B، 810G |
| PowerGuard Outdoor | ثلاثي الأطوار | 12 kVA، 7 مخارج معزولة (5 × 60 Hz + 2 × 400 Hz) | تحويل مزدوج ساكن + IGBT PWM؛ عند 0.8 PF: 125% → 5 دقائق، 200% → 5 ثوانٍ، 250% → 1 ثانية؛ −32 إلى +55 °C |

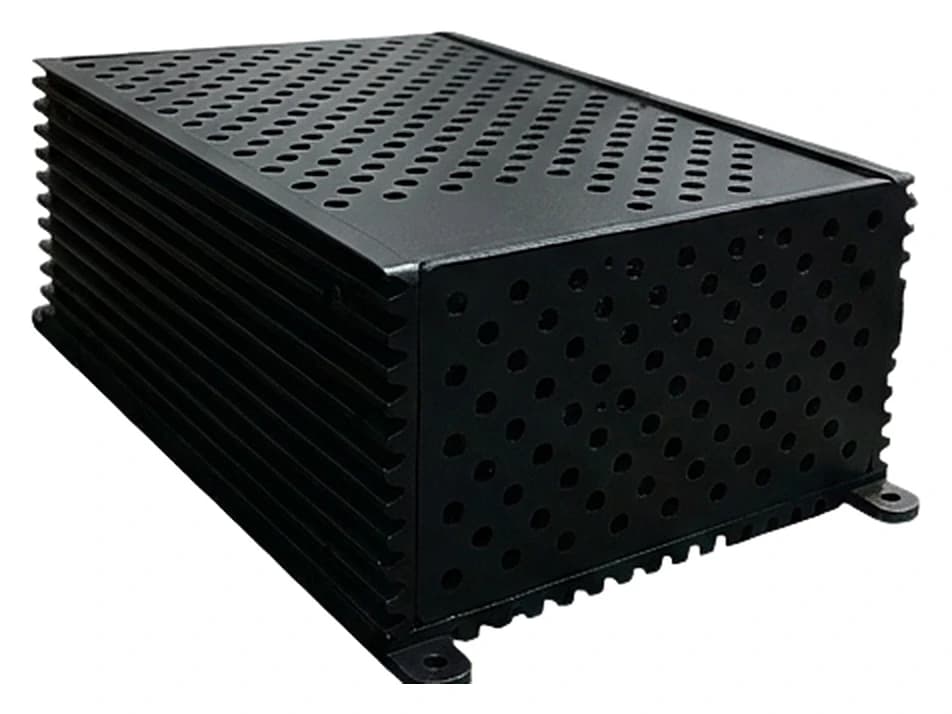

| PowerGuard TPS-115 | 200–240 VAC، 50 Hz | ثلاثي الأطوار 115 VAC 400 Hz، 600 VA + 3 × 28 VDC معزولة (600 W إجمالًا) | AFE، RS-485، تبريد سلبي، −40 إلى +55 °C |
الأسئلة الشائعة
هل المحوّل الساكن هو نفسه محوّل التردد؟
في الغالب نعم: فمصطلحات «المحوّل الساكن» و«محوّل التردد الساكن» و«محوّل التردد ذو الحالة الصلبة» تصف كلها إلكترونيات قدرة تحوّل التردد دون آلة دوّارة. ولأن كلمة «محوّل» وحدها تشمل أيضًا وحدات DC-DC وAC-DC، فاذكر تردد الخرج صراحةً في المواصفة.
هل يغيّر محوّل التردد الجهد أيضًا؟
في الغالب نعم: إذ يتحكم العاكس في سعة الموجة، ويوائم محوّل الخرج الجهد. فالمحوّل الساكن PowerGuard 115/200 VAC يُنتج خرجًا متغيّرًا بجهد 115–220 VAC من دخل بجهد 360–440 VAC.
هل يمكن لشبكة 50 Hz أن تغذّي أيضًا معدات تعمل بتردد 60 Hz؟
نعم. يُضبط تردد الخرج برمجيًا، ولذلك تستطيع البنية نفسها توليد 60 Hz. ويوفّر المحوّل الساكن PowerGuard خرجًا متغيّرًا بتردد 60–400 Hz؛ أما PowerGuard Outdoor فيوفّر 60 Hz و400 Hz على مخارج معزولة منفصلة ضمن هيكل واحد.
لماذا تُولَّد طاقة 400 Hz بالقرب من الحمل؟
تتناسب المفاعلة الحثية للكابل طرديًا مع التردد: فعند 400 Hz تبلغ نحو ثمانية أضعاف قيمتها عند 50 Hz، ولذلك يزداد هبوط الجهد بسرعة في مسارات الكابلات الطويلة. ويُركَّب المحوّل عادةً بالقرب من المعدات التي يغذّيها.
الخلاصة
يستخدم محوّل التردد الساكن مقوّمًا ووصلة DC وعاكسًا بتقنية PWM ومرشّح خرج لتحويل 50 Hz إلى 400 Hz نظيف. ولاختيار سليم، دوِّن في المواصفة قيمًا رقمية لكلٍّ من THD، والتضمين، والاستجابة العابرة، ونوع التوصيل، ومعامل القدرة، والحمل الزائد، والظروف البيئية.
