PowerGuard DC-PDCU-11 Askeri DC Güç Dağıtım ve Kontrol Birimi — 11 Kanal Solid-State 28 VDC Rack PDU
Model
PowerGuard DC-PDCU-11
Parça numarası (P/N)
TDG-049-A0000
Giriş
28 VDC nominal; MIL-STD-1275E referanslı giriş koruması
Çıkışlar
11 × solid-state 28 VDC kanal, kanal başına 20 A
Toplam çıkış gücü
Toplam 100 A (28 VDC'de 2.800 W); akım sınırı yazılımla ayarlanır
Kontrol
Gömülü web arayüzü · Ethernet TCP/IP · opsiyonel RCU-01 uzaktan kumanda birimi
Sıralama
Kanal başına açılış / kapanış gecikmesi, 10 ms çözünürlük
Koruma sınıfı
IP54
Çalışma sıcaklığı
−32 °C … +50 °C
Ağırlık
9 ± 2 kg
Şirket:ITAR-FreeNCAGE: TM885
Genel Bakış
Ürün ve Amaç

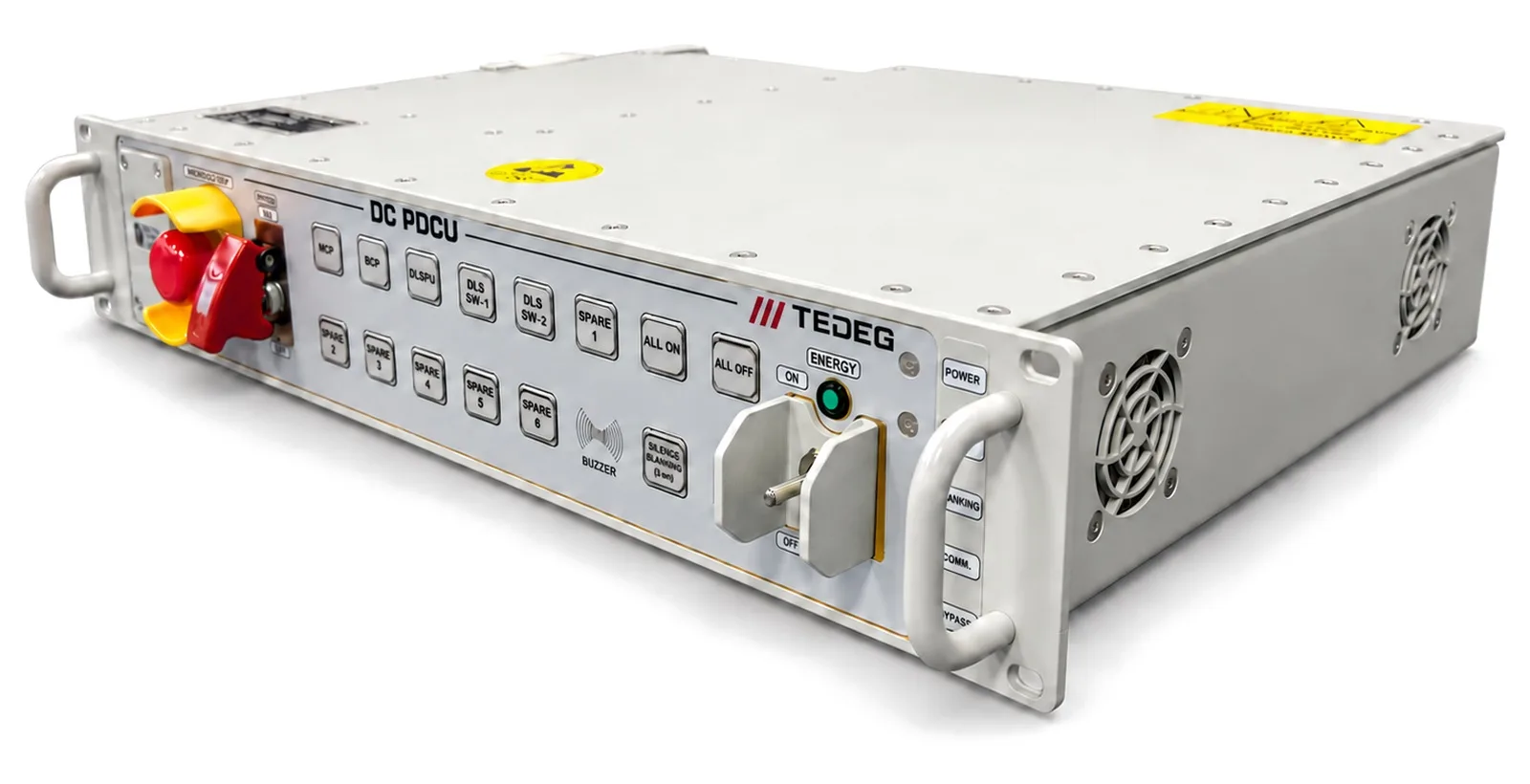

PowerGuard DC-PDCU-11, 19 inç 2U rack tipi askeri DC güç dağıtım ve kontrol birimidir. 28 VDC araç veya platform barasından beslenen yükleri, her biri 20 A olan 11 bağımsız solid-state kanal üzerinden dağıtır, korur ve uzaktan kontrol eder. Gömülü web arayüzü ve Ethernet TCP/IP kontrol protokolü her kanalı izler ve anahtarlar.
Sıralı açılış ve kapanış, ayarlanabilir alarm eşikleri, koruyucu kapaklı acil durdurma ve bypass modu; gemi ve su üstü platformları, shelter'lar ve 28 VDC askeri sistem kabinlerinde kontrollü enerji yönetimi sağlar. Birim TEDEG tarafından Ankara'da tasarlanır ve üretilir; fotoğraflar ön üretim birimine aittir.
Teknik Yetkinlik ve Mühendislik
Her kanal solid-state anahtarlanır: mekanik kontaktör veya röle olmadığı için kontak aşınması yoktur, anahtarlama sessizdir ve her kanalda akım, gerilim ve sıcaklık sürekli ölçülür. Her kanalda elektronik aşırı akım ve kısa devre koruması bulunur; kanal başına gerilim düşümü en fazla 0,5 V'tur.
Kanallar ön panel butonlarından, gömülü web arayüzünden, Ethernet TCP/IP kontrol protokolü üzerinden entegre sistemden veya opsiyonel PowerGuard RCU-01 uzaktan kumanda biriminden anahtarlanır. Her kanal için 10 ms çözünürlükle programlanan açılış ve kapanış gecikmesi yükleri sırayla enerjilendirir; ani akım tepelerini ve bara çökmesini önler.
Teknik özellikler:
| Özellik | Değer |
|---|---|
| Giriş | 28 VDC nominal; MIL-STD-1275E referanslı koruma (ters polarite, aşırı gerilim, darbe, dalgalanma) |
| Giriş konnektörleri | Tek kutuplu yüksek akım panel konnektörleri, kırmızı (+) ve siyah (−) |
| Çıkışlar | 4 dairesel askeri konnektör üzerinde 11 × solid-state kontrollü 28 VDC kanal; kanal başına 20 A |
| Toplam çıkış | Toplam 100 A (28 VDC'de 2.800 W); toplam akım sınırı yazılımla ayarlanır |
| Kanal koruması | Elektronik aşırı akım ve kısa devre koruması |
| Kanal başına gerilim düşümü | En fazla 0,5 V |
| Sıralama | Kanal başına açılış ve kapanış gecikmesi, 10 ms çözünürlük; tümünü aç / tümünü kapat |
| Haberleşme | Ethernet 10/100 (sızdırmaz RJ45): web arayüzü ve TCP/IP kontrol protokolü |
| Uzaktan kumanda | Ayrı konnektörde PowerGuard RCU-01 (besleme + RS-485) |
| Kendi tüketimi | Tüm kanallar açıkken en fazla 50 W |
| Fabrika kabul testi | 5 çıkışa toplam 50 A yük, 5 dakika kesintisiz |
| Boyutlar | 19 inç rack, 2U (482,6 × 88,1 mm); derinlik 500 mm, rack kulakları ve ön tutamaklar dahil |
| Ağırlık | 9 ± 2 kg |
| Koruma sınıfı | IP54 |
| Boya | RAL 7038 poliüretan |
| Topraklama | M5 toprak saplaması; bağlama (bonding) direnci < 5 mΩ |

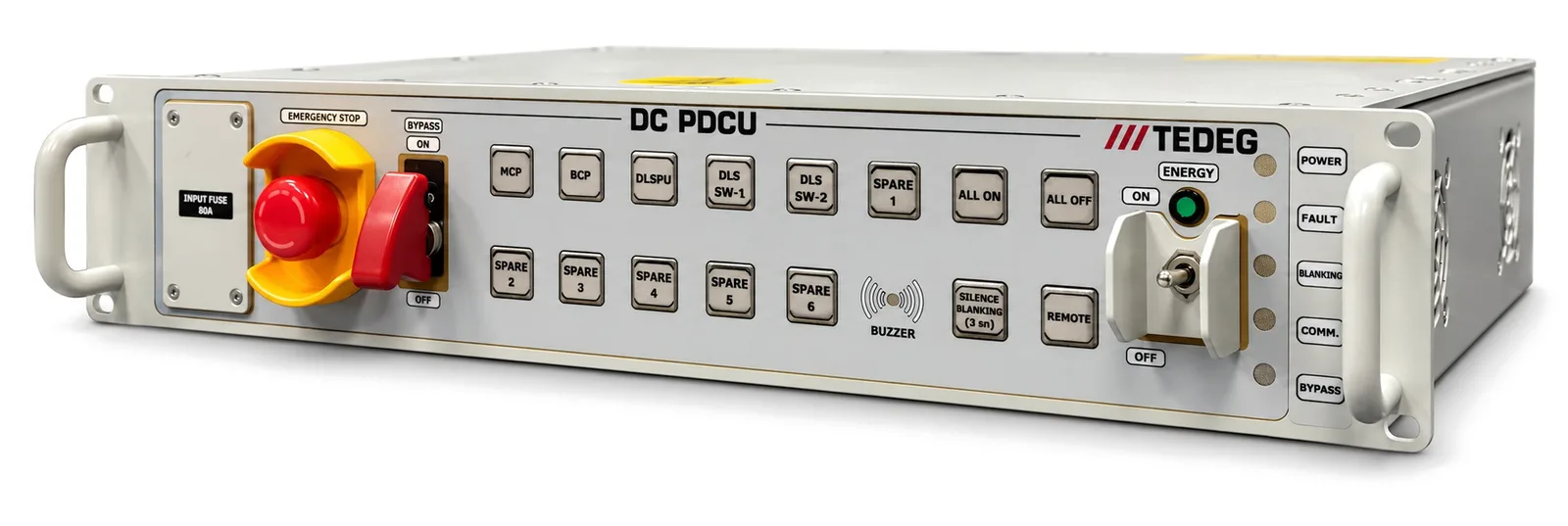

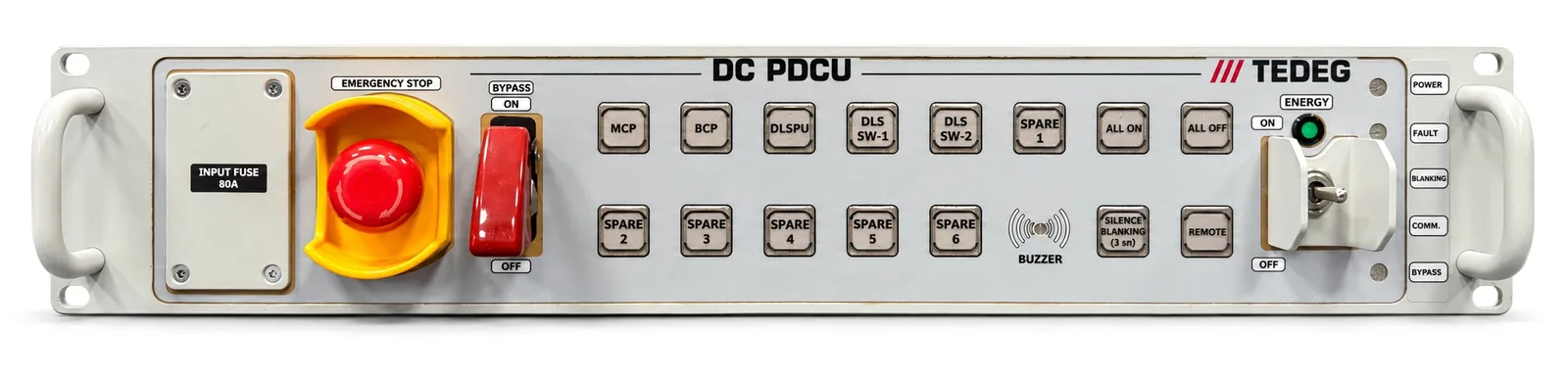

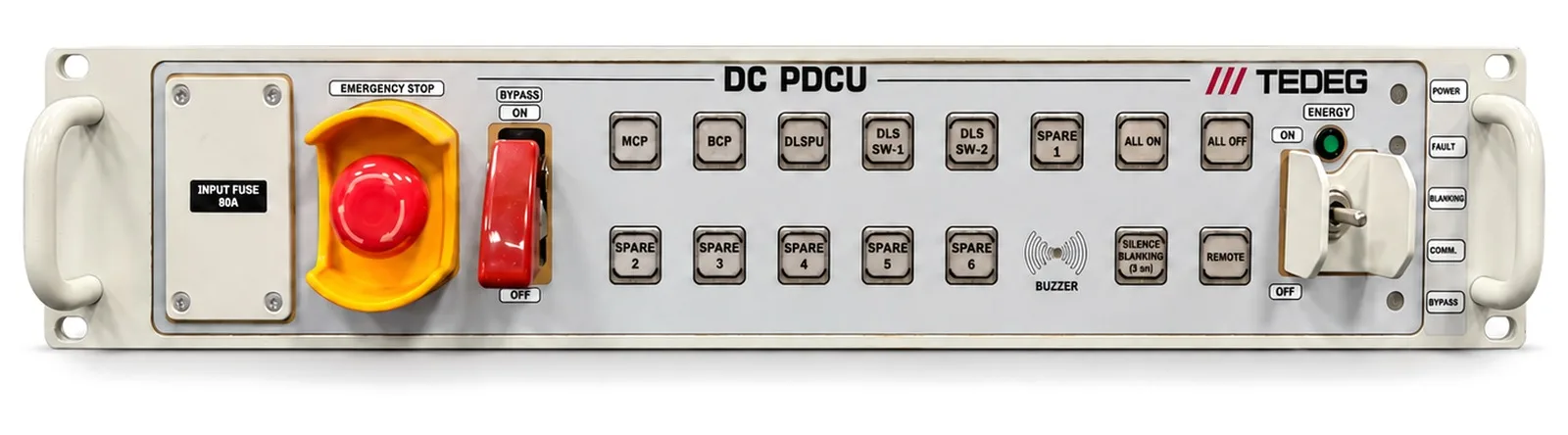

Ön Panel
| No | Eleman | İşlev |
|---|---|---|
| 1 | Giriş sigortası kapağı | Giriş sigortasına (80 A) önden erişim |
| 2 | Acil durdurma butonu | Sarı koruyucu kapaklı mantar buton; tüm çıkışları anında keser |
| 3 | BYPASS anahtarı | ON konumunda alarmda çıkışlar kesilmez; BYPASS LED'i yanar |
| 4 | Kanal butonları (11) | Kanal aç / kapat; dahili LED kanal durumunu gösterir; buton yazıları konfigürasyona göre basılır |
| 5 | ALL ON / ALL OFF | Tüm kanalları programlanmış sırayla açar / kapatır |
| 6 | SILENCE / BLANKING | Sesli alarmı susturur; 3 s basılı tutulunca panel aydınlatmasını karartır |
| 7 | REMOTE | LOCAL / REMOTE seçimi; REMOTE modunda kontrol web arayüzü, TCP/IP ve uzaktan kumanda biriminden yapılır |
| 8 | Sesli alarm (buzzer) | Alarm ve acil durdurmada sesli uyarı |
| 9 | ENERGY anahtarı ve güç LED'i | Ana güç anahtarı (ON / OFF); yeşil LED birimin enerjili olduğunu gösterir |
| 10 | Durum LED'leri | POWER, FAULT, BLANKING, COMM, BYPASS |
| 11 | Tutamaklar ve rack kulakları | 19 inç rack montajı ve taşıma |

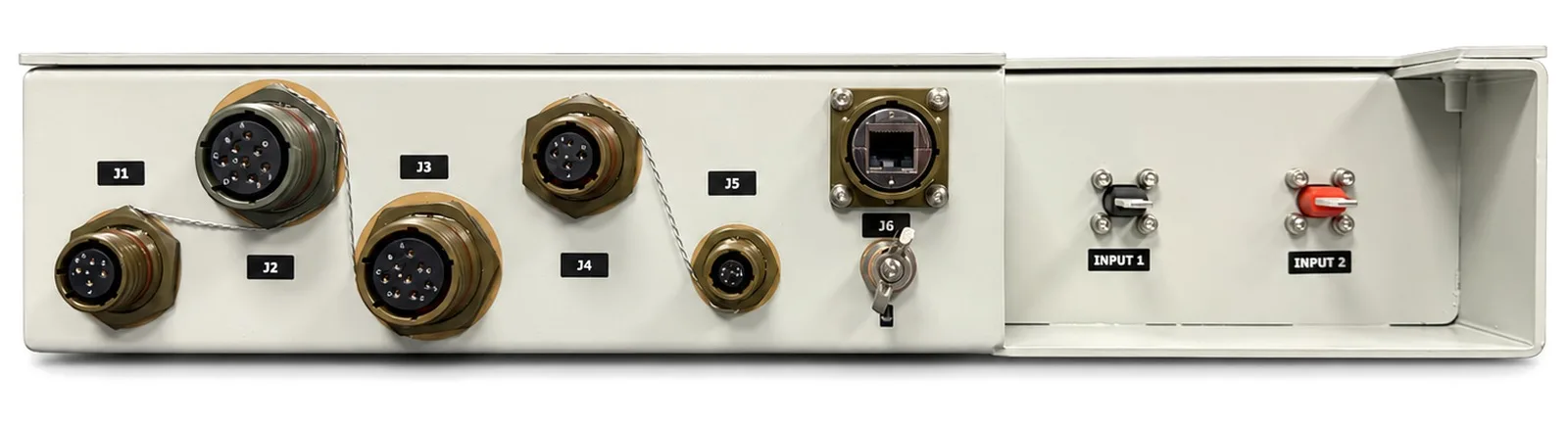

Arka Panel ve Konnektörler
| Konnektör | Tip | İşlev |
|---|---|---|
| INPUT 1 / INPUT 2 | Tek kutuplu yüksek akım panel konnektörleri, kırmızı / siyah | Ana DC giriş (+ / −) |
| J1–J3 | Dairesel askeri konnektörler | Çıkış kanal grupları 1–3 |
| J4 | Dairesel askeri konnektör, 4 kontak | Yüksek akım kanalı (iki pin çifti paralel) |
| J5 | Dairesel askeri konnektör | Uzaktan kumanda birimi (RCU) bağlantısı: besleme + RS-485 |
| J6 | Sızdırmaz RJ45 | Ethernet 10/100: web arayüzü ve TCP/IP kontrol protokolü |
| GND | M5 toprak saplaması | Şasi toprağı; bağlama direnci < 5 mΩ |
Konnektör tipleri, pin atamaları ve kanal–konnektör eşlemesi arayüz kontrol dokümanında (ICD) verilir ve müşterinin montaj standardına göre uyarlanabilir. Karşı fişler teklifte belirtilir.
Web Arayüzü ve Sistem Entegrasyonu
Kontrol sayfası DC bara gerilimini, toplam akımı, açık kanal sayısını, cihaz sıcaklığını, çalışma süresini ve cihaz durumunu; kanal tablosunda kanal sıcaklığını, giriş ve çıkış gerilimini ve akımı gösterir. Her kanal açılabilir, kapatılabilir, resetlenebilir veya gecikmeli kapatılabilir; tüm kanallar birlikte anahtarlanabilir.
Ayarlar sayfası şifreyle korunur; alarm eşikleri, kanal başına açılış ve kapanış gecikmeleri ve toplam akım sınırı buradan ayarlanır. Tüm ölçüm ve komutlar Ethernet TCP/IP kontrol protokolü üzerinden de okunup yazılabilir; arayüz dokümanı talep üzerine verilir.
Alarmlar ve Güvenlik Fonksiyonları
Alarm eşikleri yazılımla ayarlanır. Alarmda çıkışlar kesilir; bypass modunda kesilmez.
| Alarm | Varsayılan eşik | Normale dönüş |
|---|---|---|
| Bara gerilimi yüksek | > 30 V | < 29 V |
| Bara gerilimi düşük | < 20 V | > 21 V |
| İç sıcaklık yüksek | > 53 °C | < 50 °C |
| İç sıcaklık düşük | < 0 °C | > 4 °C |
| Haberleşme kaybı | Yaklaşık 10 s | Bağlantı gelince |
| Acil durdurma | Anında, tüm çıkışlar kesilir | Butonu bırakma ve yeniden başlatma |
Çevre ve EMC Tasarım Esası
| Parametre | Değer |
|---|---|
| Çalışma sıcaklığı | −32 °C … +50 °C |
| Depolama sıcaklığı | −40 °C … +60 °C |
| Yükseklik | 0 – 3.000 m |
| Yüksek ve düşük sıcaklık | MIL-STD-810H Method 501.7 ve 502.7 uyumlu tasarım |
| Nem | MIL-STD-810H Method 507.6 uyumlu tasarım, %95 bağıl nem (yoğuşmasız) |
| Tuz sisi | MIL-STD-810H Method 509.7 uyumlu tasarım |
| Titreşim | MIL-STD-167-1A (gemi) uyumlu tasarım |
| Şok | MIL-STD-810F Method 516.5 Prosedür I uyumlu tasarım |
| EMC | MIL-STD-461E su üstü platformları uyumlu tasarım: CE101, CE102, CS101, CS106, CS114, CS116, RE101, RE102, RS101, RS103 |
| Giriş güç kalitesi | MIL-STD-1275E referanslı giriş koruması |
Çevre ve EMC değerleri tasarım esasıdır; akredite laboratuvar (ISO/IEC 17025) raporlu testler ayrıca belirtilecektir. Elektriksel değerler fabrika kabul testinde doğrulanır.
Tipik Uygulama Senaryoları
- Gemi ve su üstü platformları: 28 VDC görev yüklerinin tek rack biriminden dağıtımı ve kontrolü; operatör konsolunda uzaktan açma/kapama ve acil durdurma
- 28 VDC askeri sistem kabinleri: ani akımı yüksek yükler için sıralı açılışlı, korumalı ve tek tek anahtarlanabilen kanallar
- Shelter ve komuta sistemleri: her kanalın Ethernet TCP/IP üzerinden entegre sistemden izlenmesi ve kontrolü
Yapılandırma Seçenekleri ve Sipariş Kodu
| Seçenek | Açıklama |
|---|---|
| Kanal sayısı ve akımı | Standart 11 × 20 A; kanal sayısı ve akım değeri proje ihtiyacına göre uyarlanabilir |
| Giriş | Giriş sayısı ve konnektör tipi proje ihtiyacına göre |
| Haberleşme | Standart Ethernet TCP/IP; ek arayüzler talep üzerine |
| Uzaktan kumanda | PowerGuard RCU-01 ve ara bağlantı kablosu (uzunluk seçenekli) |
| Montaj | Standart 19 inç rack; diğer montaj düzenleri talep üzerine |
Sipariş kodu: DC-PDCU-11-E-R: DC güç dağıtım ve kontrol birimi, 11 çıkış kanalı, Ethernet TCP/IP (E), RCU-01 uzaktan kumanda birimi dahil (R); kablo uzunluğu ayrıca belirtilir.
TEDEG Avantajı
DC-PDCU-11 dağıtım, koruma, izleme ve uzaktan kontrolü tek bir 2U birimde birleştirir; kabinde ayrı röle paneli, kontaktör kutusu veya izleme modülü gerekmez. Kanal sayısı, akım değeri, giriş düzeni, konnektörler ve haberleşme arayüzleri projeye göre uyarlanabilir; 2D ve 3D (STEP) çizimler ile MTBF / MTTR analizi (MIL-HDBK-472) talep üzerine verilir.
Bir araçta birden fazla DC kaynaktan dağıtım için askeri araç DC güç dağıtım birimine (TDG-EDP-D0X), 220 VAC çok kaynaklı rack dağıtım için PDU-RT5002 askeri güç dağıtım birimine bakın. Tüm aile Güç Dağıtım Birimleri (PDU) kategorisindedir.
Teknik Özellikler
| Model | PowerGuard DC-PDCU-11 |
| Parça numarası (P/N) | TDG-049-A0000 |
| Giriş | 28 VDC nominal; MIL-STD-1275E referanslı giriş koruması |
| Çıkışlar | 11 × solid-state 28 VDC kanal, kanal başına 20 A |
| Toplam çıkış gücü | Toplam 100 A (28 VDC'de 2.800 W); akım sınırı yazılımla ayarlanır |
| Kontrol | Gömülü web arayüzü · Ethernet TCP/IP · opsiyonel RCU-01 uzaktan kumanda birimi |
| Sıralama | Kanal başına açılış / kapanış gecikmesi, 10 ms çözünürlük |
| Koruma sınıfı | IP54 |
| Çalışma sıcaklığı | −32 °C … +50 °C |
| Ağırlık | 9 ± 2 kg |
| Boyutlar | 19 inç rack, 2U (482,6 × 88,1 mm); derinlik 500 mm |
| Standartlar | MIL-STD-810H · 461E · 167-1A uyumlu tasarım |
MIL-STD Uyumluluk
MIL-STD-1275E
28 VDC Vehicle Electrical SystemsMIL-STD-810H
EnvironmentalMIL-STD-810F
EnvironmentalMIL-STD-461E
EMI/EMCTest ve doğrulama yaklaşımımız için Sertifikalar ve Kalite sayfasına, projeye özel testler için Test ve Doğrulama hizmetimize bakabilirsiniz.
Teknik Doküman
İlgili Ürünler
Güç Dağıtım Birimleri (PDU)

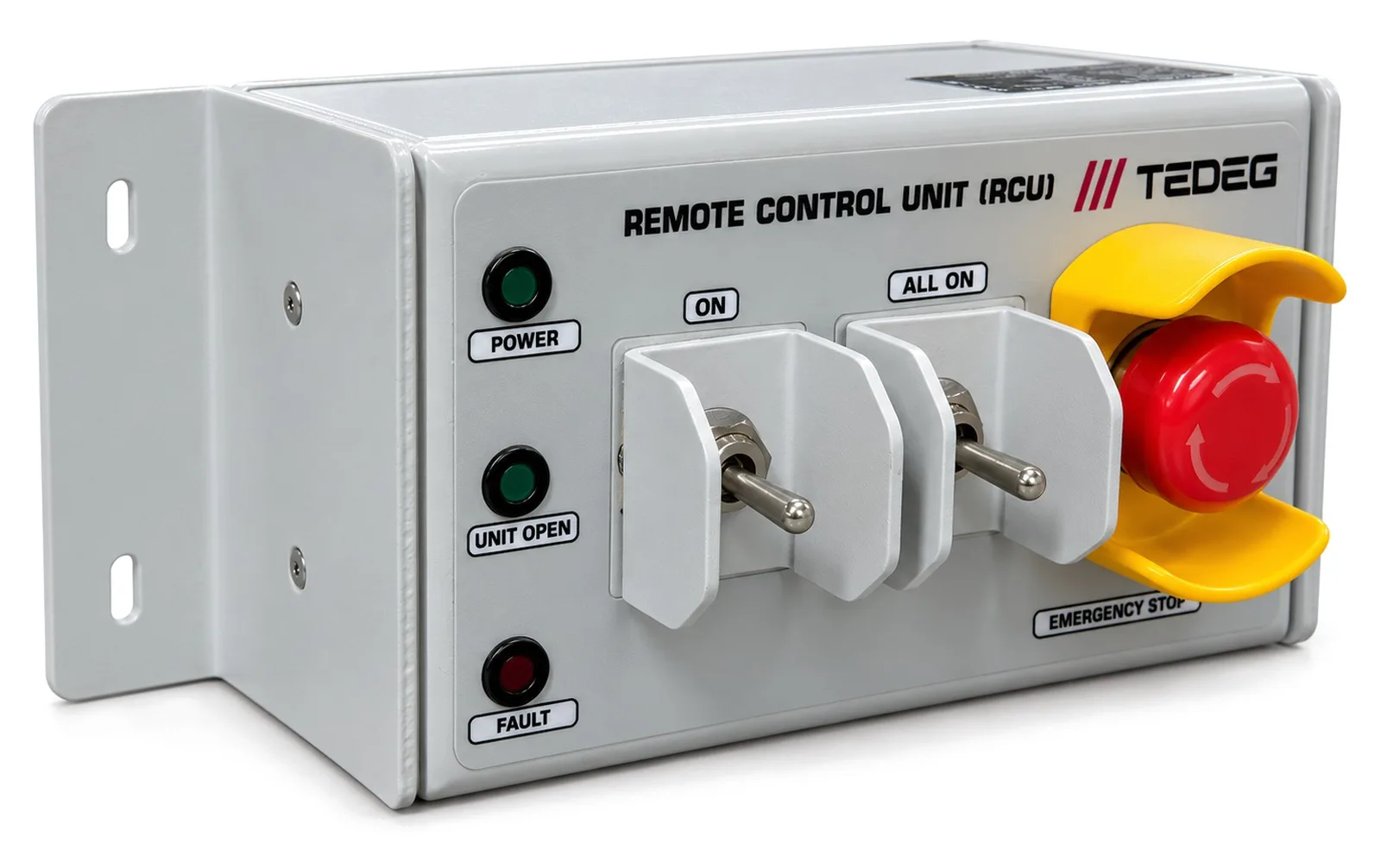

PowerGuard RCU-01 Askeri PDU Uzaktan Kumanda Birimi
Detay
Güç Dağıtım Birimleri (PDU)
Askeri Araç DC Güç Dağıtım Birimi (28 VDC Vehicle PDU)
Detay
Güç Dağıtım Birimleri (PDU)
PDU-RT5002 Askeri Güç Dağıtım Birimi — Rack-Mount Rugged PDU
DetayKategorinin tamamı: askeri güç dağıtım birimleri
Mühendislik Desteği
Bu ürünü platformunuza uyarlamak, entegre etmek veya proje gereksinimlerine göre test etmek için mühendislik hizmetlerimizden yararlanabilirsiniz.
Kalite ve Test
Sık Sorulan Sorular
Kaç kanal var ve nasıl korunuyor?+
11 adet solid-state kontrollü 28 VDC çıkış kanalı vardır; kanal başına 20 A, toplam 100 A (28 VDC'de 2.800 W). Her kanalda elektronik aşırı akım ve kısa devre koruması bulunur; kanal başına gerilim düşümü en fazla 0,5 V'tur. Toplam akım sınırı yazılımla ayarlanır.
Kanallar nereden kontrol edilir?+
Ön panel butonlarından, gömülü web arayüzünden, Ethernet TCP/IP kontrol protokolü üzerinden entegre sistemden veya opsiyonel PowerGuard RCU-01 uzaktan kumanda biriminden. LOCAL / REMOTE butonu web arayüzü, TCP/IP ve RCU komutlarının etkin olup olmayacağını seçer.
Sıralı açılış nasıl çalışır?+
Her kanal için 10 ms çözünürlüklü açılış ve kapanış gecikmesi programlanır. ALL ON / ALL OFF veya ana güç komutunda kanallar bu sırayla devreye girer ve çıkar; böylece ani akım tepeleri ve bara çökmesi önlenir.
Alarm durumunda ne olur?+
Bara gerilimi, iç sıcaklık ve haberleşme kaybı alarmlarında çıkışlar kesilir; eşikler yazılımla ayarlanır. Bypass modunda çıkışlar kesilmez. Acil durdurma tüm çıkışları anında keser.
Hangi standartlara göre tasarlandı?+
Giriş koruması MIL-STD-1275E referanslıdır; birim MIL-STD-810H (Method 501.7, 502.7, 507.6, 509.7), MIL-STD-810F Method 516.5, MIL-STD-167-1A ve MIL-STD-461E su üstü platformları gereksinimlerine uyumlu tasarlanmıştır. Akredite laboratuvar raporlu testler ayrıca belirtilir.
Konfigürasyon projeme göre uyarlanabilir mi?+
Evet. Kanal sayısı ve akım değeri, giriş sayısı ve konnektör tipi, ek haberleşme arayüzleri ve montaj düzeni proje ihtiyacına göre uyarlanabilir. İhtiyaçlarınızı teklif formundan iletebilirsiniz.
