TDG-DSP-101 10,1" Askeri Araç Ekranı — 1920 × 1200 WUXGA, 600 cd/m², 9–36 VDC
Parça numarası (P/N)
TDG-DSP-101
Ekran
10,1" ADS TFT-LCD · 1920 × 1200 WUXGA · 224 ppi
Parlaklık / kontrast
600 cd/m² (tipik) · 900:1
Görüş açısı
Tüm yönlerde 85° (CR ≥ 10)
Koruma camı
3 mm temperli cam, parlama önleyici yüzey
Dokunmatik
PCAP 10 nokta çoklu dokunmatik · USB HID, sürücüsüz · eldivenli kullanım
Video girişi
MIL-DTL-38999 Seri III tipi dairesel konnektörde HDMI
USB
2 × USB 2.0 — arka panel ve kapaklı ön yüz, MIL-DTL-38999 tipi
Ses
2 × 2 W dahili stereo hoparlör, HDMI üzerinden ses
Besleme
9–36 VDC (12 / 24 VDC araç sistemleri) · ≤ 20 W
Şirket:ITAR-FreeNCAGE: TM885
Genel Bakış
Ürün ve Amaç
TDG-DSP-101, askeri ve ağır hizmet araçlarında kamera, görev bilgisayarı ve sensör görüntülerinin izlenmesi için 10,1 inç rugged araç ekranıdır. 1920 × 1200 WUXGA çözünürlüklü ADS tipi TFT-LCD panel, 3 mm temperli ve parlama önleyici koruma camı arkasında 600 cd/m² parlaklık verir; görüntü doğrudan gün ışığı altında da okunur kalır.
Projeksiyon kapasitif (PCAP) çoklu dokunmatik yüzey, sürücü gerektirmeyen USB HID cihaz olarak çalışır; harita, görev yazılımı ve kamera görünümleri eldivenli elle doğrudan ekrandan kontrol edilir. Her yönde 85° görüş açısı ve 900:1 kontrast oranı, görüntünün sürücü ve komutan konumlarından rahat izlenmesini sağlar. Ön yüzdeki OSD tuş takımı ile menü, kaynak seçimi ve otomatik ayar kapak açılmadan yapılır; ön ve arka USB girişleri saha kullanımında esneklik sağlar, dahili 2 × 2 W stereo hoparlörler HDMI üzerinden gelen sesi ek cihaz gerektirmeden iletir.
Alüminyum gövde, askeri tip dairesel konnektörler ve geniş 9–36 VDC besleme aralığı ile birim 12 / 24 VDC araç elektrik sistemlerine doğrudan bağlanır. Taktik araçlar, zırhlı platformlar, komuta-kontrol kabinleri ve mobil sistemler için uygundur; çevre görüş kurulumlarında araç kameralarının operatör ekranı olarak görev yapar.
Teknik Yetkinlik ve Mühendislik
Ekran paneli:
| Parametre | Değer |
|---|---|
| Ekran boyutu | 10,1" (çapraz) |
| Panel tipi | a-Si TFT-LCD, ADS, normalde siyah, geçirgen |
| Çözünürlük | 1920 × 1200 (WUXGA), 224 ppi |
| Aktif alan | 216,8 × 135,5 mm |
| Parlaklık | 600 cd/m² (tipik) |
| Kontrast oranı | 900:1 (tipik) |
| Görüş açısı | 85° / 85° / 85° / 85° (CR ≥ 10) |
| Renk | 16,7 milyon, %72 NTSC |
| Yanıt süresi | 30 ms (tipik, Tr + Td) |
| Yenileme hızı | 60 Hz |
| Arka ışık | 7S7P WLED, 30.000 saat |
| Parlaklık ayarı | %0–100 OSD ile; otomatik (LDR) opsiyonel |
Koruma camı ve ön yüz:
| Parametre | Değer |
|---|---|
| Koruma camı | 3 mm temperli cam |
| Yüzey | Parlama önleyici (anti-glare) |
| Dokunmatik | Projeksiyon kapasitif (PCAP) çoklu dokunmatik, 10 nokta; USB HID, sürücü gerektirmez; eldivenli kullanım |
| Kontrol | OSD tuş takımı: Otomatik · Menü · Sol · Sağ · Çıkış/Seç · Aç/Kapat · güç LED'i |
Elektriksel ve arayüzler:
| Parametre | Değer |
|---|---|
| Besleme gerilimi | 9–36 VDC (12 / 24 VDC araç sistemleri) |
| Güç tüketimi | ≤ 20 W (tam parlaklık) |
| Koruma | Ters polarite, aşırı gerilim ve geçici rejim koruması |
| Güç konnektörü | MS4102E10SL-3P — MIL-DTL-5015, 3 pin (arka panel) |
| Video girişi | HDMI — HDMIFTV2AG, MIL-DTL-38999 Seri III tipi dairesel konnektör (arka panel) |
| USB | 2 × USB 2.0 — arka panel USBFTV2PE1G, ön yüz USBFTV21G (kapaklı) |
| Ses | 2 × 2 W dahili hoparlör (sağ / sol), HDMI ses |
| Panel arayüzü (dahili) | LVDS 2 kanal, 8 bit |
Mekanik ve çevresel:
| Parametre | Değer |
|---|---|
| Gövde | Alüminyum, mat siyah (RAL 9005) |
| Koruma sınıfı | IP65 (ön yüz) |
| Çalışma sıcaklığı | −32 °C … +55 °C |
| Depolama sıcaklığı | −40 °C … +70 °C |
| Montaj | Arka panel vida delikleri; VESA 75 / yoke braket opsiyonel |
| Çevresel tasarım esası | MIL-STD-810G şok / titreşim ve MIL-STD-461G EMI/EMC gereksinimlerine göre tasarım |
Opsiyonlar ve varyantlar (sipariş kodları):
| Kod | Varyant | Açıklama |
|---|---|---|
| TDG-DSP-101 | Standart | 10,1" WUXGA, PCAP çoklu dokunmatik, 600 cd/m², 3 mm temperli anti-glare cam, HDMI + 2 × USB, 2 × 2 W hoparlör |
| TDG-DSP-101-B | Optik yapıştırma | Cam ile panel arasında hava boşluğu yok; daha yüksek kontrast, yoğuşma ve titreşim dayanımı |
| TDG-DSP-101-N | NVIS | MIL-STD-3009 NVIS Tip I Sınıf B uyumlu çift modlu arka ışık; gece görüş gözlüğü ile kullanım, gündüz / gece modu |
| TDG-DSP-101-H | Yüksek parlaklık | 1.000 cd/m² arka ışık; doğrudan güneş altında okunabilirlik |
| TDG-DSP-101-V | Çoklu video girişi | HDMI'ye ek CVBS (2 × analog kamera) ve DVI / VGA girişi; OSD'den kaynak seçimi ve PiP |
| TDG-DSP-101-E | Genişletilmiş sıcaklık | −40 °C … +70 °C; ITO cam ısıtıcı ve genişletilmiş sıcaklık panel |
| TDG-DSP-101-C | Uzaktan kontrol | CAN-Bus / RS-485 üzerinden parlaklık, kaynak ve güç kontrolü; kontak (ignition) algılama girişi |
| TDG-DSP-101-R | Askeri güç | MIL-STD-1275E uyumlu 28 VDC giriş katı; sıçrama ve dalgalanma bastırma |
Varyant harfleri birleştirilebilir (örneğin TDG-DSP-101-BN: optik yapıştırma + NVIS). Ek opsiyonlar: AR kaplama (< %0,5 yansıma), deniz ve tuzlu ortamlar için konformal kaplama, güneş siperliği, yoke / konsol montaj braketi, 2,5 m veya 4,5 m IP67 harness ve 12,1" ile 15,6" aile üyeleri. Tüm opsiyonlar sipariş sırasında belirtilir. Ekran paneli değerleri panel üreticisi spesifikasyonuna göredir; konnektör tipleri, ek video girişleri ve montaj arayüzü proje gereksinimlerine göre uyarlanabilir.
Tipik Uygulama Senaryoları
- Taktik ve zırhlı araçlar: sürücü görüş, geri görüş ve 360° kamera izleme
- Komuta-kontrol kabinleri: görev bilgisayarı ve harita gösterimi
- Silah ve sensör sistemleri: operatör ekranı
- Mobil ve sahra sistemleri: gün ışığında okunabilir endüstriyel ekran
TEDEG Avantajı

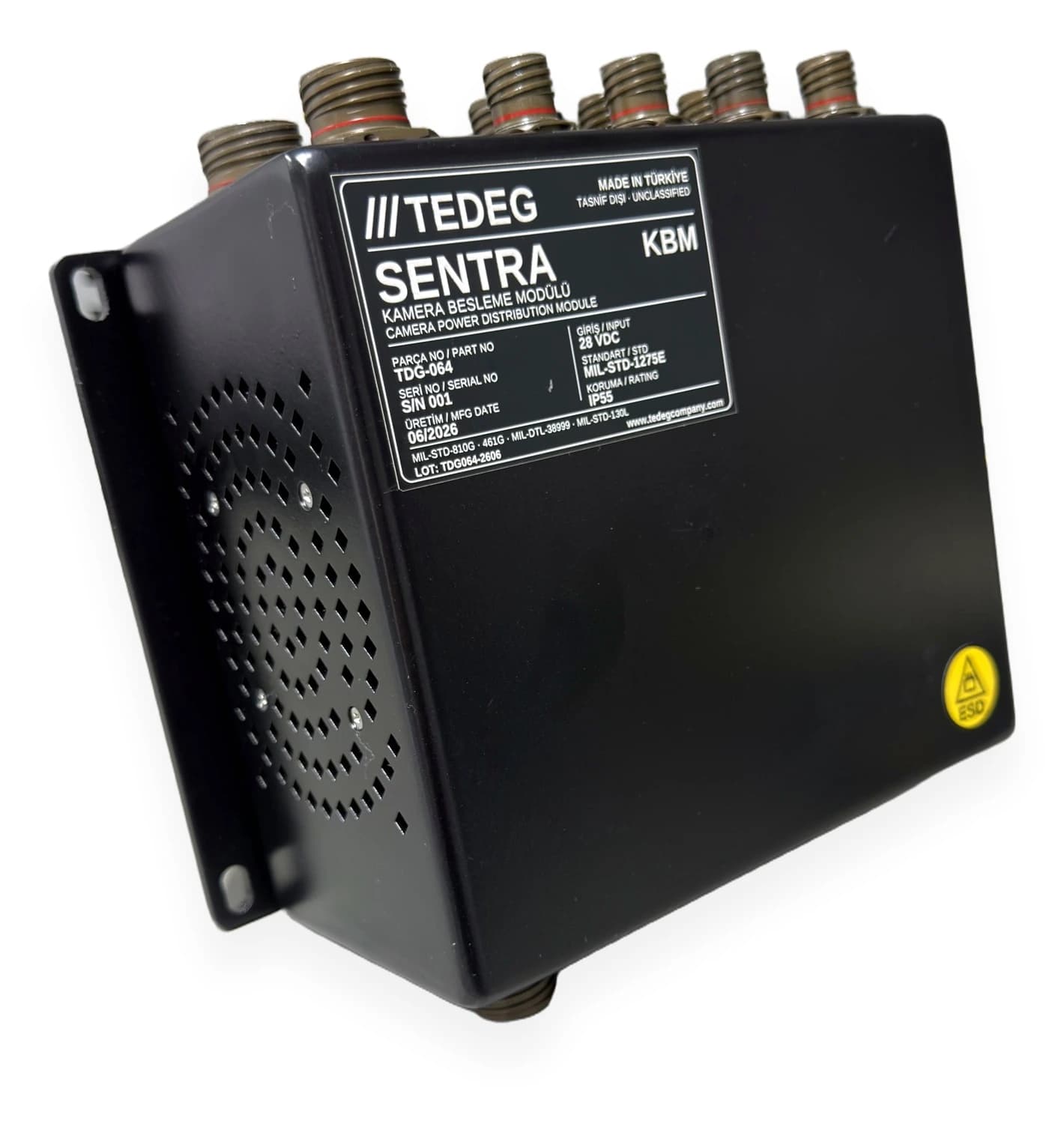

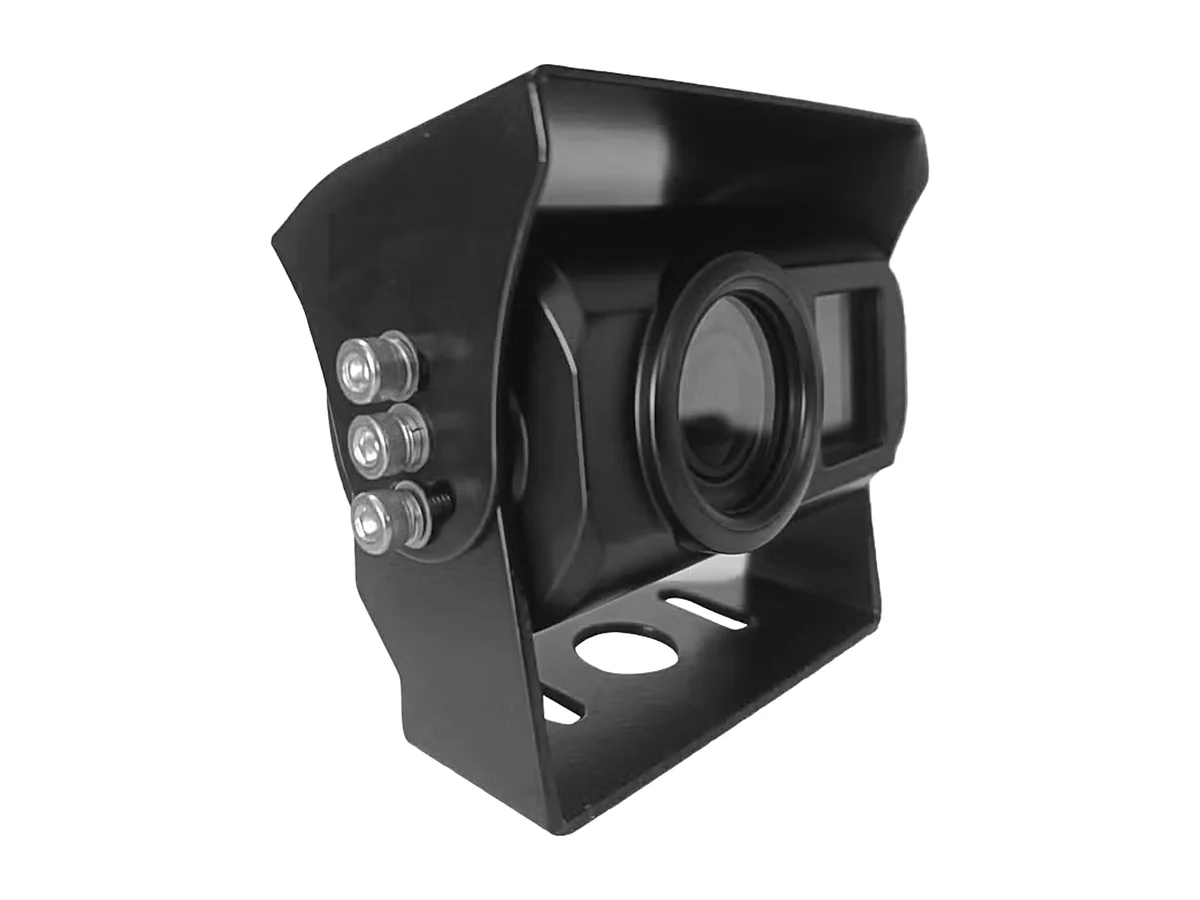

TDG-DSP-101, TEDEG'in tek kaynaktan sunduğu araç görüş zincirini tamamlar: TDG-CAM araç kameraları görüntüyü alır, SENTRA KBM Kamera Besleme Modülü kameraları 28 VDC araç şebekesinden besleyip görüntü hatlarını toplar, ekran sonucu mürettebat konumunda gösterir. Ekran 9–36 VDC girişi doğrudan kabul ettiği için 12 veya 24 VDC araçlarda ayrı bir dönüştürücü gerektirmez.
Standart birim kurulumların çoğunu karşılar; optik yapıştırma, NVIS, 1.000 cd/m², çoklu video girişi, genişletilmiş sıcaklık, CAN-Bus / RS-485 kontrol ve MIL-STD-1275E giriş katı varyantları sipariş kodu olarak sunulur. Konnektör tipleri, video girişleri ve montaj arayüzü sipariş öncesi arayüz kontrol dokümanıyla sizinle birlikte sabitlenir; platformda entegrasyon ve kabul testlerinde TEDEG mühendislik ekibi destek verir.
Kurumsal güvence: TEDEG Savunma, NCAGE TM885 ile NATO tedarikçi kaydına sahiptir ve ISO 9001 kalite yönetim sistemiyle çalışır.
Teknik Özellikler
| Parça numarası (P/N) | TDG-DSP-101 |
| Ekran | 10,1" ADS TFT-LCD · 1920 × 1200 WUXGA · 224 ppi |
| Parlaklık / kontrast | 600 cd/m² (tipik) · 900:1 |
| Görüş açısı | Tüm yönlerde 85° (CR ≥ 10) |
| Koruma camı | 3 mm temperli cam, parlama önleyici yüzey |
| Dokunmatik | PCAP 10 nokta çoklu dokunmatik · USB HID, sürücüsüz · eldivenli kullanım |
| Video girişi | MIL-DTL-38999 Seri III tipi dairesel konnektörde HDMI |
| USB | 2 × USB 2.0 — arka panel ve kapaklı ön yüz, MIL-DTL-38999 tipi |
| Ses | 2 × 2 W dahili stereo hoparlör, HDMI üzerinden ses |
| Besleme | 9–36 VDC (12 / 24 VDC araç sistemleri) · ≤ 20 W |
| Gövde / koruma | Alüminyum, mat siyah RAL 9005 · IP65 ön yüz |
| Çalışma sıcaklığı | −32 °C … +55 °C (−40 °C … +70 °C varyantı) |
| Opsiyonlar | Optik yapıştırma · NVIS arka ışık · 1.000 cd/m² · CVBS / DVI / VGA girişleri · CAN-Bus / RS-485 kontrol · MIL-STD-1275E giriş katı |
MIL-STD Uyumluluk
MIL-STD-810G
EnvironmentalMIL-STD-461G
EMI/EMCTest ve doğrulama yaklaşımımız için Sertifikalar ve Kalite sayfasına, projeye özel testler için Test ve Doğrulama hizmetimize bakabilirsiniz.
Teknik Doküman
Mühendislik Desteği
Bu ürünü platformunuza uyarlamak, entegre etmek veya proje gereksinimlerine göre test etmek için mühendislik hizmetlerimizden yararlanabilirsiniz.
Kalite ve Test
Sık Sorulan Sorular
Ekran doğrudan güneş ışığında okunabilir mi?+
Standart panel, parlama önleyici temperli cam arkasında 600 cd/m² verir ve gün ışığında okunur; TDG-DSP-101-H varyantı arka ışığı doğrudan güneş için 1.000 cd/m²'ye çıkarır. Opsiyonel AR kaplama yansımayı %0,5'in altına indirir.
Hangi video kaynaklarını gösterebilir?+
Standart birimde MIL-DTL-38999 Seri III tipi dairesel konnektörde bir HDMI girişi vardır. -V varyantı iki CVBS analog kamera girişi ile DVI / VGA ekler; kaynak seçimi ve resim içinde resim OSD tuş takımından yapılır.
Ekran dokunmatik mi?+
Evet, standart olarak. Projeksiyon kapasitif (PCAP) 10 nokta çoklu dokunmatik panel eldivenli elle çalışır ve USB bağlantısı üzerinden bilgisayara sürücü gerektirmeyen USB HID cihaz olarak görünür. Ön OSD tuş takımı menü, kaynak seçimi ve parlaklık için kalır; -B varyantı daha yüksek kontrast ile yoğuşma ve titreşim dayanımı için optik yapıştırma (cam ile panel arasında hava boşluğu yok) ekler.
Gece görüş gözlüğü ile kullanılabilir mi?+
-N varyantı, gündüz ve gece modlu, MIL-STD-3009 NVIS Tip I Sınıf B uyumlu çift modlu arka ışığa sahiptir.
12 veya 24 VDC araçta nasıl beslenir?+
Giriş, ters polarite, aşırı gerilim ve geçici rejim korumasıyla 9–36 VDC'yi doğrudan kabul eder ve tam parlaklıkta en fazla 20 W çeker. MIL-STD-1275E giriş katı gerektiren platformlar için -R varyantı sıçrama ve dalgalanma bastırma ekler.
Nasıl monte edilir?+
Arka panel vida delikleri ile; VESA 75 veya yoke / konsol braketi, güneş siperliği ve 2,5 m ya da 4,5 m IP67 harness opsiyon olarak sunulur. Gövde alüminyum, mat siyah RAL 9005; ön yüz IP65.
Hangi standartlara göre tasarlanmıştır?+
Datasheet tasarım esası olarak MIL-STD-810G şok ve titreşim ile MIL-STD-461G EMI/EMC belirtir; NVIS varyantı MIL-STD-3009, askeri güç varyantı MIL-STD-1275E referans alır. Bunlar tasarım referanslarıdır, test raporu değildir. Programınız kalifikasyon gerektiriyorsa test planı ve rapor kapsamı teklif aşamasında sizinle birlikte belirlenir.
