TDG-VMS-111 Askeri Araç Video Yönetim Sistemi — 11 Kamera, 360° Çevre Görüş, 28 VDC
Parça numarası (P/N)
TDG-VMS-111
Kamera girişleri
11 bağımsız kanal · AHD 1080p / 720p ve CVBS PAL/NTSC, kanal başına otomatik algılama
Kamera beslemesi
Her kanalda izole 12 VDC, 0,5 A · kısa devre ve aşırı akım korumalı
Ekran çıkışları
2 × HDMI 1.4 (1920 × 1200 @ 60 Hz), bağımsız içerik · 1 × CVBS
360° görünüm
4 geniş açılı kameradan gerçek zamanlı kuşbakışı dikiş · yapılandırılabilir araç modeli
Gecikme / açılış
< 80 ms uçtan uca (tek görünüm) · kontak sonrası ilk görüntü < 3 s
Araç arayüzü
2 × CAN 2.0B (J1939) · 2 × RS-422/485 · 8 ayrık giriş · 4 ayrık çıkış
Ağ
Gigabit Ethernet · RTSP / ONVIF Profil S akış, H.264/H.265
Kayıt (opsiyon -R)
H.265, 11 kanal 1080p @ 25 fps · çıkarılabilir 2 TB SSD (4 TB'a kadar), AES-256
Besleme
18–33 VDC (28 VDC nominal), MIL-STD-1275E · ≤ 25 W temel, kayıt + AI ile ≤ 40 W
Şirket:ITAR-FreeNCAGE: TM885
Genel Bakış
Ürün ve Amaç
TDG-VMS-111, TEDEG'in zırhlı ve taktik kara araçları için geliştirdiği askeri araç video yönetim sistemidir. 11 kameraya kadar görüntüyü tek ünitede toplar, işler, kaydeder ve araç ekranlarına dağıtır: 360° çevre görüş kameraları, geri görüş, sürücü ön görüş, iç kabin, yük bölmesi ve kule hattı kameraları aynı kutuya bağlanır; sürücü ve komutan iki bağımsız ekranda istedikleri görünümü seçer.
Ünite, işletim sistemi tabanlı bir bilgisayar yerine gerçek zamanlı gömülü video işlemci mimarisi kullanır. Kontak çevrildikten 3 saniyeden kısa sürede görüntü ekrandadır, kamera–ekran gecikmesi 80 ms'nin altında kalır ve görünümler geri vites, sinyal lambası ve hız gibi araç sinyallerine göre otomatik değişir. Dört geniş açılı kameradan dikilen kuşbakışı 360° görünüm, kapalı kapak sürüşünde ve dar alan manevralarında sürücünün görüş alanını tamamlar.
Opsiyonel kayıt modülü 11 kanalın tamamını H.265 ile çıkarılabilir SSD'ye kaydeder; opsiyonel AI analitik modülü personel, araç ve silah algılayarak mürettebatı uyarır. Fansız alüminyum gövde, MIL-DTL-38999 konnektörler, IP67 koruma ve MIL-STD-810G, MIL-STD-461G ve MIL-STD-1275E tasarım esası ile ünite doğrudan araç şasisine monte edilir. TDG-DSP-101 ekranlar, TDG-CAM araç kameraları ve TDG-VMS-KP kumanda paneli ile birlikte uçtan uca TEDEG araç görüş paketini oluşturur.
Teknik Yetkinlik ve Mühendislik
Video giriş ve çıkışları:
| Parametre | Değer |
|---|---|
| Kamera girişleri | 11 kanal, bağımsız (J2…J12) |
| Giriş video formatı | AHD 1080p / 720p (25/30 fps) ve CVBS PAL/NTSC; kanal başına otomatik algılama |
| Kamera beslemesi | Her kanalda izole 12 VDC, 0,5 A; kısa devre ve aşırı akım korumalı, kanal bazında açma/kapama |
| Ekran çıkışları | 2 × HDMI 1.4 (1920 × 1200 @ 60 Hz), bağımsız içerik; dokunmatik geri dönüşü USB 1 / 2 üzerinden |
| Analog video çıkışı | 1 × CVBS (eski tip monitör veya kayıt cihazı için); opsiyonel AHD |
| Ağ video çıkışı | RTSP / ONVIF Profil S, H.264/H.265, kanal başına 1080p; görev bilgisayarına Gigabit Ethernet ile |
| Uçtan uca gecikme | < 80 ms (kamera–ekran, tek görünüm); < 120 ms (360° dikişli görünüm) |
| Açılış süresi | Kontak sonrası ilk görüntü < 3 s; tam fonksiyon < 10 s |
Görüntü işleme, kayıt ve analitik:
| Fonksiyon | Açıklama |
|---|---|
| 360° kuşbakışı görünüm | 4 geniş açılı kameradan gerçek zamanlı dikiş; araç modeli ve ölçeği yapılandırılabilir |
| Görünüm modları | Tek, ikili, dörtlü, 3+1, 360°+arka, 360°+seçili kamera, resim içinde resim; kullanıcı tanımlı 8 görünüm hafızası |
| Otomatik görünüm geçişi | Geri vites, sinyal lambası, hız eşiği ve kapı/rampa sinyallerine göre (CAN veya ayrık giriş) |
| Görüntü işleme | Dijital yakınlaştırma ×2 / ×4, ayna / döndürme, gün–gece modu, kontrast ve parlaklık, lens bozulma düzeltme |
| Ekran üstü bilgi (OSD) | Kamera adı, zaman damgası, araç hızı ve vites, uyarı simgeleri; geri görüşte mesafe kılavuz çizgileri (statik ve direksiyon açılı) |
| Hareket algılama | Park / gözetleme modunda kanal başına bölge tanımlı hareket algılama ve ekran uyarısı |
| AI analitik (-A) | Personel, araç ve silah algılama / sınıflandırma; kör nokta ve yaklaşma uyarısı; 1080p'de 11 kanal eşzamanlı |
| Kayıt (-R) | H.265 / H.264, 11 kanal eşzamanlı 1080p @ 25 fps; döngüsel kayıt, ivme sensörü ve harici tetikle olay kaydı, ön/son olay tamponu |
| Depolama (-R) | Çıkarılabilir endüstriyel SSD 2 TB (4 TB'a kadar), −40 °C sınıfı; AES-256 şifreleme; SD kart yedeği |
| Kayıt süresi | 11 kanal 1080p H.265 ≈ 60 saat (2 TB); kanal ve kalite ayarına bağlı |

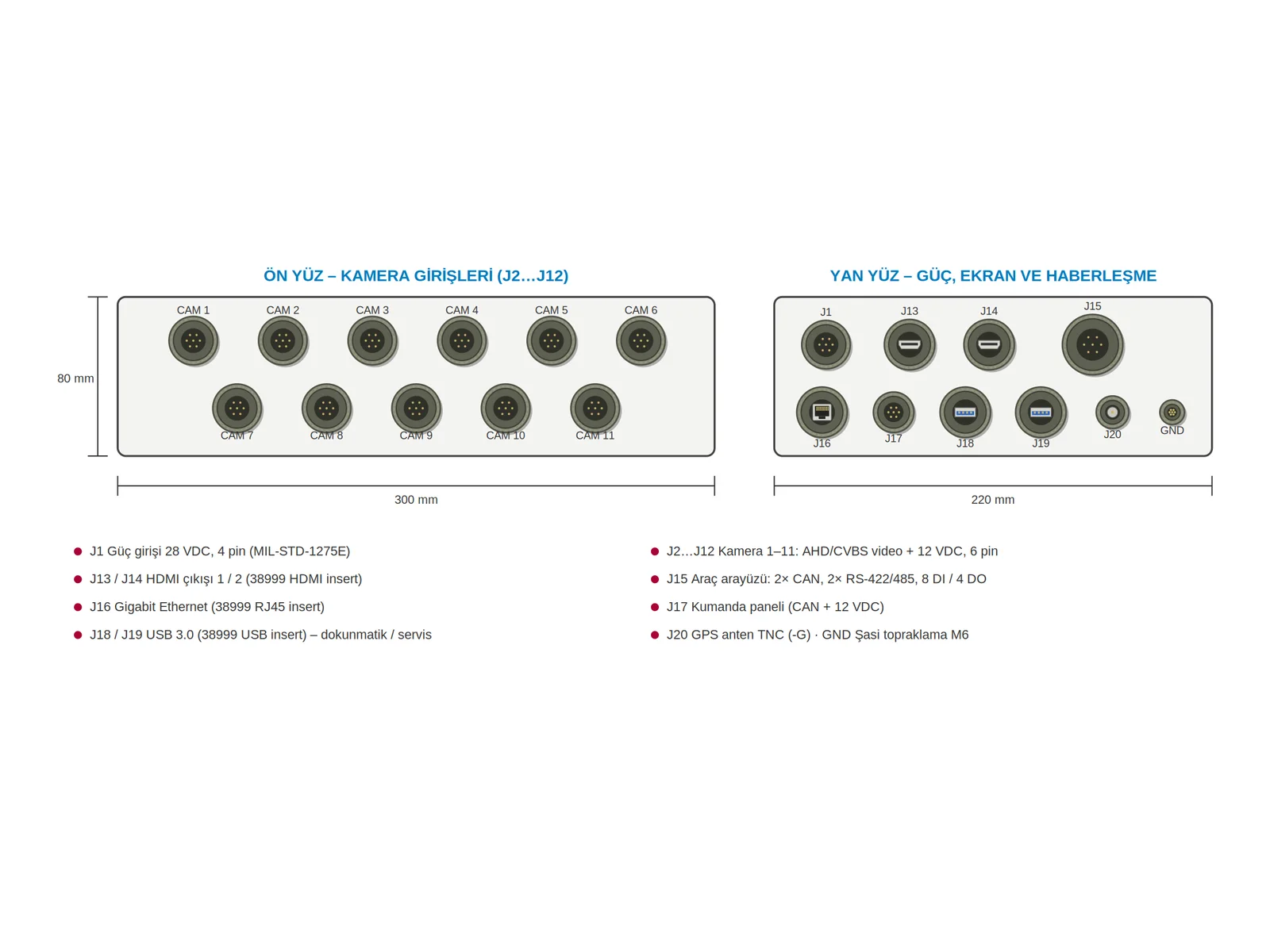

Arayüzler ve konnektörler:
| Konnektör | Sinyaller ve tip |
|---|---|
| J1 – Güç | 18–33 VDC (28 VDC nominal), MIL-STD-1275E; kontak (ignition) girişi; ters polarite, aşırı gerilim ve darbe koruması; MIL-DTL-38999 Seri III kabuk 13, 4 kontak |
| J2…J12 – Kamera 1–11 | AHD/CVBS video + 12 VDC besleme + ekran; MIL-DTL-38999 Seri III kabuk 9, 6 kontak; kutu tarafı soket kontaklı |
| J13 / J14 – HDMI çıkışı 1 / 2 | Sürücü ve komutan ekranları için HDMI 1.4; MIL-DTL-38999 Seri III gövdeli HDMI insert |
| J15 – Araç arayüzü | 2 × CAN 2.0B (J1939 / özel protokol), 2 × RS-422/485, 8 ayrık giriş (6–33 V), 4 ayrık çıkış (0,5 A); kabuk 19 |
| J16 – Ethernet | 1 × 10/100/1000BASE-T; RTSP akışı, yapılandırma ve yazılım güncelleme; MIL-DTL-38999 gövdeli RJ45 insert |
| J17 – Kumanda paneli | TDG-VMS-KP aydınlatmalı 8 tuşlu panel için CAN + 12 VDC; kabuk 11 |
| J18 / J19 – USB 1 / 2 | USB 3.0 Tip A; ekran dokunmatik geri dönüşü ve servis / kayıt dışa aktarma; MIL-DTL-38999 gövdeli USB 3.0 insert, kapaklı |
| J20 – GPS anten (-G) | TNC dişi, 50 Ω; aktif GNSS anteni için 3,3 V besleme |
| GND | M6 şasi topraklama saplaması |
| Güç tüketimi | ≤ 25 W temel ünite; kayıt + AI ile ≤ 40 W; kamera beslemesi hariç (en fazla 11 × 6 W = 66 W) |
Ünitenin enerji verdiği arayüzlerde (kamera, kumanda paneli, araç arayüzü) kutu tarafı soket kontaklıdır, açıkta enerjili pim bulunmaz; güç girişinde kutu tarafı pim, araç kablo demeti soket kontaklıdır. Konnektör tam parça numaraları ve pin atamaları arayüz kontrol dokümanında (ICD) verilir.
Mekanik ve çevresel:
| Parametre | Değer |
|---|---|
| Gövde | Frezelenmiş alüminyum alaşım 6061-T6, iletim soğutmalı kanatlı üst kapak; fansız, hareketli parça yok |
| Boyutlar | 300 × 220 × 80 mm (konnektörler hariç); flanşlı taban 328 × 248 mm |
| Ağırlık | ≤ 4,5 kg (SSD dahil) |
| Montaj | 4 × M8 flanş deliği; opsiyonel titreşim sönümleyici kit; herhangi bir yönde montaj |
| Yüzey işlemi | Krom içermeyen kimyasal dönüşüm kaplama + poliüretan boya; standart RAL 6014 NATO yeşili, opsiyon RAL 7021 veya müşteri rengi |
| Koruma sınıfı | IP67 (konnektörler takılı veya kapaklı); IP6K9K yıkama dayanımı opsiyon |
| Çalışma sıcaklığı | −40 °C … +70 °C (sürekli, tam yük); −40 °C'de ısıtıcısız soğuk başlatma |
| Depolama sıcaklığı | −55 °C … +85 °C |
| Nem | %95 RH, yoğuşmalı (MIL-STD-810G Yöntem 507.5) |
| Titreşim / şok | MIL-STD-810G Yöntem 514.6 (paletli ve tekerlekli araç profilleri), Yöntem 516.6 (40 g, 11 ms) |
| Diğer çevresel | Kum ve toz (510.5), tuz sisi (509.5), yükseklik 4.572 m (500.5), mantar (508.6) |
| EMI/EMC | MIL-STD-461G: CE102, CS101, CS114, CS115, CS116, RE102, RS103 (kara aracı) |
| Güç kalitesi | MIL-STD-1275E (28 VDC kara aracı): dalgalanma, darbe, ani gerilim yükselmesi ve düşümü |
| Güvenilirlik | MTBF > 50.000 saat (MIL-HDBK-217F, kara mobil, +40 °C) |
Opsiyonlar ve varyantlar (sipariş kodları):
| Kod | Açıklama |
|---|---|
| TDG-VMS-111 | Temel ünite: 11 kamera girişi, 2 HDMI ekran çıkışı, 360° dikiş, görünüm yöneticisi, CAN/ayrık araç arayüzü |
| TDG-VMS-111-R | Kayıt: dahili H.265 kayıt motoru, 2 TB çıkarılabilir SSD, ivme sensörü, olay kaydı |
| TDG-VMS-111-A | AI analitik: nesne algılama ve sınıflandırma, kör nokta / yaklaşma uyarısı, akıllı alarm ve etiketleme |
| TDG-VMS-111-G | GPS/GNSS alıcı ve anten çıkışı; konum ve zaman damgası, hız kaynağı |
| TDG-VMS-111-N | IP kamera genişletme: 4 × PoE+ Gigabit port (M12 X-kodlu), 8 IP kameraya kadar ek kanal |
| TDG-VMS-111-T | Termal kamera girişi: 1 × dijital (LVDS/Ethernet) LWIR kamera kanalı, görünür + termal bindirme |
| TDG-VMS-111-E | Genişletilmiş kayıt: 4 TB SSD ve 2 TB SD yedek |
| TDG-VMS-KP | Aydınlatmalı 8 tuşlu kumanda paneli (NVIS uyumlu), CAN bağlantılı, IP67 |
| TDG-VMS-CBL-xx | Kamera ve ekran kablo takımları: 3 / 5 / 10 / 15 m, zırhlı, MIL-DTL-38999 sonlandırmalı |
| TDG-VMS-SM | Titreşim sönümleyici montaj kiti (4 elastomer sönümleyici + plaka) |
Opsiyon harfleri birleştirilebilir (örneğin TDG-VMS-111-RAG: kayıt + AI + GPS). Kamera sayısı 11'i aşan uygulamalarda -N varyantı 8 IP kamera kanalı ekler; 11 analog kanalın tamamı korunur. Görünüm düzenleri, araç modeli ve OSD içerikleri TDG-VMS Config yazılımı (Windows) ile Ethernet üzerinden tanımlanır. Özellikler Rev. 01 ön tasarım değerleridir; nitelik testleri tamamlandıkça güncellenir.
Tipik Uygulama Senaryoları
- Zırhlı muharebe ve taktik tekerlekli araçlar: 360° durumsal farkındalık ve kapalı kapak sürüş
- Paletli araçlar ve mühendislik araçları: geri görüş, römork ve yük bölmesi izleme
- Komuta-kontrol ve personel taşıyıcılar: iç kabin ve rampa gözetimi, komutan ekranı
- Konvoy ve devriye araçları: park / gözetleme modunda hareket algılama ve kayıt
- Silah kuleli platformlar: kule hattı kamerası ve T-Light TWR projektör entegrasyonu
TEDEG Avantajı

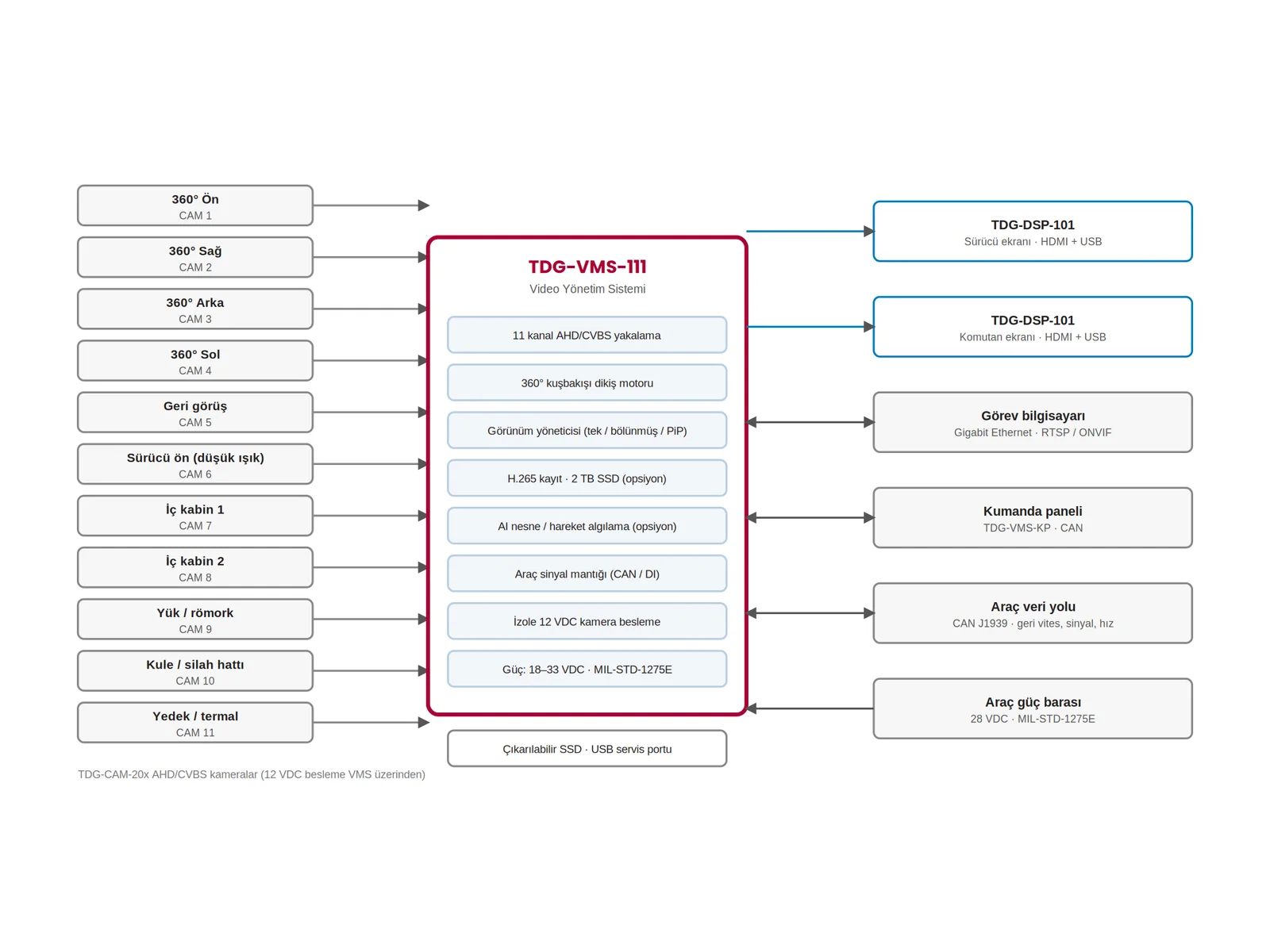

TDG-VMS-111, TEDEG'in tek kaynaktan sunduğu araç görüş zincirinin merkezidir: TDG-CAM araç kameraları görüntüyü alır, VMS kameraları kendi izole 12 VDC kanallarından besler, görünümleri diker ve anahtarlar, TDG-DSP-101 askeri ekranlar sonucu aynı MIL-DTL-38999 kablo ailesi üzerinden sürücü ve komutan konumlarında gösterir. Kameraların SENTRA KBM Kamera Besleme Modülü ile beslendiği araçlarda VMS video hatlarını doğrudan alır.
Ünite bir PC değil gömülü gerçek zamanlı işlemci olduğu için açılacak, sertleştirilecek veya yamalanacak bir işletim sistemi yoktur: kontaktan 3 saniye sonra hazırdır ve −40 °C'de ısıtıcısız çalışır. Kayıt, AI analitik, GPS, IP kamera genişletme ve termal kanal aynı gövde üzerinde sipariş kodu opsiyonlarıdır; konfigürasyon platformla birlikte büyür. Konnektör parça numaraları, pin atamaları, görünüm düzenleri ve araç modeli sipariş öncesi arayüz kontrol dokümanıyla sizinle birlikte sabitlenir; araç üzerinde entegrasyon ve kabul testlerinde TEDEG mühendislik ekibi destek verir.
Kurumsal güvence: TEDEG Savunma, NATO tedarikçi kaydı NCAGE TM885 ve ISO 9001 kalite yönetim sistemine sahiptir.
Teknik Özellikler
| Parça numarası (P/N) | TDG-VMS-111 |
| Kamera girişleri | 11 bağımsız kanal · AHD 1080p / 720p ve CVBS PAL/NTSC, kanal başına otomatik algılama |
| Kamera beslemesi | Her kanalda izole 12 VDC, 0,5 A · kısa devre ve aşırı akım korumalı |
| Ekran çıkışları | 2 × HDMI 1.4 (1920 × 1200 @ 60 Hz), bağımsız içerik · 1 × CVBS |
| 360° görünüm | 4 geniş açılı kameradan gerçek zamanlı kuşbakışı dikiş · yapılandırılabilir araç modeli |
| Gecikme / açılış | < 80 ms uçtan uca (tek görünüm) · kontak sonrası ilk görüntü < 3 s |
| Araç arayüzü | 2 × CAN 2.0B (J1939) · 2 × RS-422/485 · 8 ayrık giriş · 4 ayrık çıkış |
| Ağ | Gigabit Ethernet · RTSP / ONVIF Profil S akış, H.264/H.265 |
| Kayıt (opsiyon -R) | H.265, 11 kanal 1080p @ 25 fps · çıkarılabilir 2 TB SSD (4 TB'a kadar), AES-256 |
| Besleme | 18–33 VDC (28 VDC nominal), MIL-STD-1275E · ≤ 25 W temel, kayıt + AI ile ≤ 40 W |
| Gövde / koruma | Frezelenmiş alüminyum 6061-T6, fansız · 300 × 220 × 80 mm · ≤ 4,5 kg · IP67 |
| Çalışma sıcaklığı | −40 °C … +70 °C, tam yükte sürekli |
| Tasarım esası | MIL-STD-810G çevresel · MIL-STD-461G EMC · MIL-STD-1275E güç (Rev. 01 ön tasarım değerleri) |
MIL-STD Uyumluluk
MIL-STD-810G
EnvironmentalMIL-STD-461G
EMI/EMCMIL-STD-1275E
28 VDC Vehicle Electrical SystemsTest ve doğrulama yaklaşımımız için Sertifikalar ve Kalite sayfasına, projeye özel testler için Test ve Doğrulama hizmetimize bakabilirsiniz.
Teknik Doküman
Mühendislik Desteği
Bu ürünü platformunuza uyarlamak, entegre etmek veya proje gereksinimlerine göre test etmek için mühendislik hizmetlerimizden yararlanabilirsiniz.
Kalite ve Test
Sık Sorulan Sorular
Kaç kamera bağlanabilir, hangi tipler desteklenir?+
Temel ünitede kanal başına otomatik algılamalı 11 bağımsız kamera girişi vardır; AHD 1080p / 720p ve CVBS PAL/NTSC sinyalleri kabul edilir, her giriş ayrıca izole ve korumalı 12 VDC kamera beslemesi sağlar. -N varyantı 8 IP kameraya kadar dört PoE+ Gigabit port, -T varyantı görünür + termal bindirmeli bir dijital LWIR termal kanal ekler.
Görüntü ne kadar hızlı gelir, ünite ne kadar sürede açılır?+
Gömülü gerçek zamanlı mimari ilk görüntüyü kontaktan 3 saniyeden kısa sürede verir ve 10 saniye içinde tam fonksiyona ulaşır. Kamera–ekran gecikmesi tek görünümde 80 ms'nin altında, dikişli 360° görünümde 120 ms'nin altındadır.
Kayıt yapar mı, ne kadar süre?+
Kayıt -R opsiyonudur: 11 kanalın tamamı 1080p @ 25 fps'de H.265 ile, −40 °C sınıfı çıkarılabilir endüstriyel SSD'ye AES-256 şifreleme ve SD kart yedeğiyle eşzamanlı kaydedilir. 2 TB SSD, 11 kanal 1080p video için yaklaşık 60 saat tutar; -E opsiyonu depolamayı 4 TB SSD ve 2 TB SD yedeğe çıkarır. Döngüsel kayıt, ivme sensörü ve harici tetikle olay kaydı ile ön/son olay tamponu dahildir.
Görev bilgisayarına veya muharebe yönetim sistemine nasıl bağlanır?+
Gigabit Ethernet portu üzerinden her kanal RTSP / ONVIF Profil S (H.264/H.265, 1080p) olarak yayınlanır; kamera görünümleri harita veya BMS yazılımına pencere olarak yerleştirilir. Aynı port TDG-VMS Config yazılımıyla yapılandırma ve yazılım güncelleme için kullanılır.
Hangi ekran ve kumanda paneliyle çalışır?+
İki HDMI çıkışı TDG-DSP-101 sürücü ve komutan ekranları için tasarlanmıştır; dokunmatik girişi USB portlarından geri döner, HDMI, RJ45 ve USB konnektör insert'leri TDG-DSP-101 ile aynı kablo ailesini paylaşır. Opsiyonel TDG-VMS-KP aydınlatmalı 8 tuşlu panel (NVIS uyumlu, IP67) dokunmatik ekran olmadan görünüm seçimi için CAN üzerinden bağlanır.
Nasıl beslenir?+
28 VDC araç şebekesinden: kontak girişli 18–33 VDC, ters polarite, aşırı gerilim ve darbe koruması, MIL-STD-1275E güç kalitesi (dalgalanma, darbe, ani yükselme ve düşüm). Ünite kamera beslemesi (en fazla 66 W) hariç ≤ 25 W (kayıt ve AI ile ≤ 40 W) çeker.
Hangi standartlara göre tasarlanmıştır?+
Datasheet tasarım esası olarak MIL-STD-810G çevresel yöntemleri (titreşim 514.6, şok 516.6, nem, kum ve toz, tuz sisi, yükseklik, mantar), MIL-STD-461G EMC (CE102, CS101, CS114, CS115, CS116, RE102, RS103) ve MIL-STD-1275E güç kalitesini belirtir; MTBF MIL-HDBK-217F'ye göre 50.000 saatin üzerindedir. Rev. 01 değerleri ön tasarım değerleridir ve nitelik testleri tamamlandıkça güncellenir; programınız test kanıtı gerektiriyorsa test planı ve rapor kapsamı teklif aşamasında sizinle birlikte belirlenir.
