نظام إدارة الفيديو للمركبات العسكرية TDG-VMS-111 — 11 كاميرا، رؤية محيطية 360°، 28 VDC
رقم القطعة (P/N)
TDG-VMS-111
مداخل الكاميرات
11 قناة مستقلة · AHD 1080p / 720p وCVBS PAL/NTSC، كشف تلقائي لكل قناة
تغذية الكاميرات
12 VDC معزول، 0.5 A لكل قناة · حماية من القصر والتيار الزائد
مخارج الشاشات
2 × HDMI 1.4 (1920 × 1200 @ 60 Hz)، محتوى مستقل · 1 × CVBS
الرؤية 360°
تجميع علوي في الزمن الحقيقي من 4 كاميرات واسعة الزاوية · نموذج مركبة قابل للتهيئة
زمن الاستجابة / الإقلاع
< 80 ms من الكاميرا إلى الشاشة (عرض مفرد) · أول صورة < 3 s بعد تشغيل المحرك
واجهة المركبة
2 × CAN 2.0B (J1939) · 2 × RS-422/485 · 8 مداخل منفصلة · 4 مخارج منفصلة
الشبكة
Gigabit Ethernet · بث RTSP / ONVIF Profile S، H.264/H.265
التسجيل (الخيار -R)
H.265، 11 قناة بدقة 1080p @ 25 fps · SSD قابل للإزالة 2 TB (حتى 4 TB)، AES-256
التغذية
18–33 VDC (28 VDC اسمي)، MIL-STD-1275E · ≤ 25 W أساسي، ≤ 40 W مع التسجيل + الذكاء الاصطناعي
الشركة:ITAR-FreeNCAGE: TM885
نظرة عامة
المنتج والغرض
TDG-VMS-111 هو نظام إدارة فيديو للمركبات العسكرية طوّرته TEDEG للمركبات البرية المدرعة والتكتيكية. يجمع ويعالج ويسجّل ويوزّع صور ما يصل إلى 11 كاميرا في وحدة واحدة: تتصل كاميرات الرؤية المحيطية 360° والرؤية الخلفية والرؤية الأمامية للسائق والمقصورة الداخلية وحجرة الحمولة وخط البرج جميعها بالصندوق نفسه، ويختار السائق والقائد المشاهد التي يحتاجانها على شاشتين مستقلتين.
بدلًا من حاسوب يعتمد على نظام تشغيل، تستخدم الوحدة بنية معالج فيديو مدمج يعمل في الزمن الحقيقي. تظهر الصورة الأولى على الشاشة بعد أقل من 3 ثوانٍ من تشغيل المحرك، ويبقى زمن الاستجابة من الكاميرا إلى الشاشة دون 80 ms، وتتبدّل المشاهد تلقائيًا وفق إشارات المركبة مثل ترس الرجوع ومؤشرات الانعطاف والسرعة. وتكمل الرؤية العلوية 360° المجمّعة من 4 كاميرات واسعة الزاوية مجال رؤية السائق أثناء القيادة بفتحات مغلقة والمناورة في الأماكن الضيقة.
تخزّن وحدة التسجيل الاختيارية القنوات الـ 11 كلها بترميز H.265 على SSD قابل للإزالة، وتكشف وحدة التحليلات بالذكاء الاصطناعي الاختيارية الأفراد والمركبات والأسلحة وتنبّه الطاقم. وبفضل الهيكل الألمنيومي بلا مروحة وموصلات MIL-DTL-38999 والحماية IP67 وأساس تصميم وفق MIL-STD-810G وMIL-STD-461G وMIL-STD-1275E، تُركَّب الوحدة مباشرة على هيكل المركبة. ومع شاشات TDG-DSP-101 وكاميرات المركبات TDG-CAM ولوحة التحكم TDG-VMS-KP تشكّل حزمة الرؤية المتكاملة للمركبات من TEDEG.
القدرة الهندسية
مداخل ومخارج الفيديو:
| المعلمة | القيمة |
|---|---|
| مداخل الكاميرات | 11 قناة مستقلة (J2…J12) |
| صيغة الفيديو الداخل | AHD 1080p / 720p (25/30 fps) وCVBS PAL/NTSC؛ كشف تلقائي لكل قناة |
| تغذية الكاميرات | 12 VDC معزول، 0.5 A لكل قناة؛ حماية من القصر والتيار الزائد، تشغيل/إيقاف لكل قناة |
| مخارج الشاشات | 2 × HDMI 1.4 (1920 × 1200 @ 60 Hz)، محتوى مستقل؛ إعادة إشارة اللمس عبر USB 1 / 2 |
| مخرج الفيديو التناظري | 1 × CVBS لشاشة أو مسجّل من الجيل السابق؛ AHD اختياري |
| مخرج الفيديو الشبكي | RTSP / ONVIF Profile S، H.264/H.265، 1080p لكل قناة، إلى حاسوب المهمة عبر Gigabit Ethernet |
| زمن الاستجابة من الكاميرا إلى الشاشة | < 80 ms (عرض مفرد)؛ < 120 ms (عرض 360° مجمّع) |
| زمن الإقلاع | أول صورة < 3 s بعد تشغيل المحرك؛ الوظائف الكاملة < 10 s |
معالجة الصورة والتسجيل والتحليلات:
| الوظيفة | الوصف |
|---|---|
| الرؤية العلوية 360° | تجميع في الزمن الحقيقي من 4 كاميرات واسعة الزاوية؛ نموذج المركبة ومقياسه قابلان للتهيئة |
| أنماط العرض | مفرد، ثنائي، رباعي، 3+1، 360°+خلفي، 360°+كاميرا مختارة، صورة داخل صورة؛ 8 إعدادات عرض يحددها المستخدم |
| التبديل التلقائي للعرض | وفق ترس الرجوع ومؤشرات الانعطاف وعتبة السرعة وإشارات الأبواب/المنحدر (CAN أو مدخل منفصل) |
| معالجة الصورة | تقريب رقمي ×2 / ×4، انعكاس / تدوير، نمط نهاري–ليلي، تباين وسطوع، تصحيح تشوه العدسة |
| العرض على الشاشة | اسم الكاميرا، الطابع الزمني، سرعة المركبة والترس، أيقونات التحذير؛ خطوط إرشاد المسافة في الرؤية الخلفية (ثابتة ومرتبطة بالتوجيه) |
| كشف الحركة | كشف حركة حسب المناطق لكل قناة في وضع الوقوف / المراقبة مع تنبيه على الشاشة |
| تحليلات الذكاء الاصطناعي (-A) | كشف وتصنيف الأفراد والمركبات والأسلحة؛ تحذير النقطة العمياء والاقتراب؛ 11 قناة بدقة 1080p في آن واحد |
| التسجيل (-R) | H.265 / H.264، 11 قناة في آن واحد بدقة 1080p @ 25 fps؛ تسجيل حلقي، تسجيل الأحداث بمستشعر G ومشغّل خارجي، مخزن مؤقت قبل/بعد الحدث |
| التخزين (-R) | SSD صناعي قابل للإزالة 2 TB (حتى 4 TB)، فئة −40 °C؛ تشفير AES-256؛ نسخ احتياطي على بطاقة SD |
| مدة التسجيل | 11 قناة 1080p H.265 ≈ 60 ساعة على 2 TB؛ تعتمد على إعدادات القنوات والجودة |

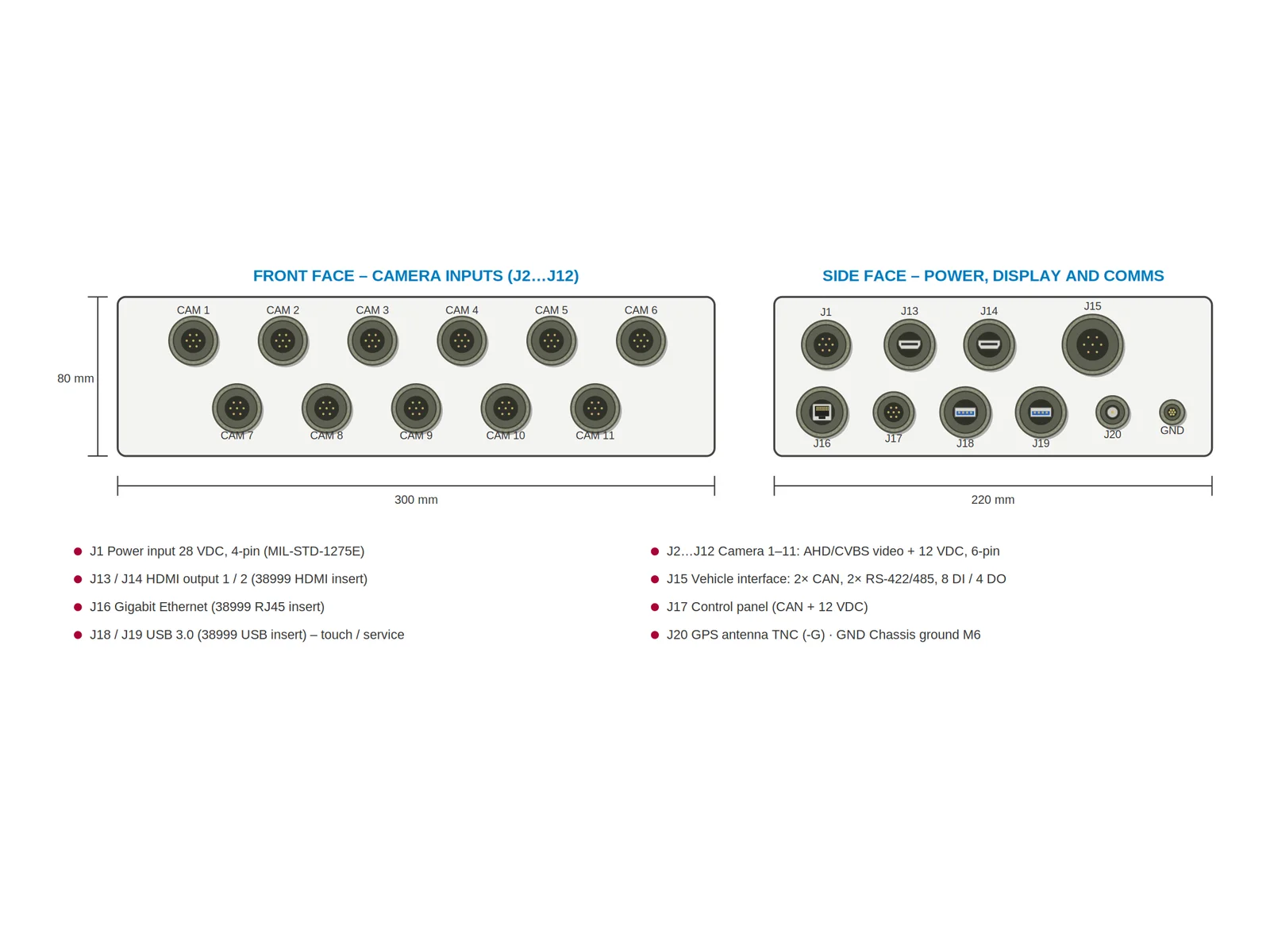

الواجهات والموصلات:
| الموصل | الإشارات والنوع |
|---|---|

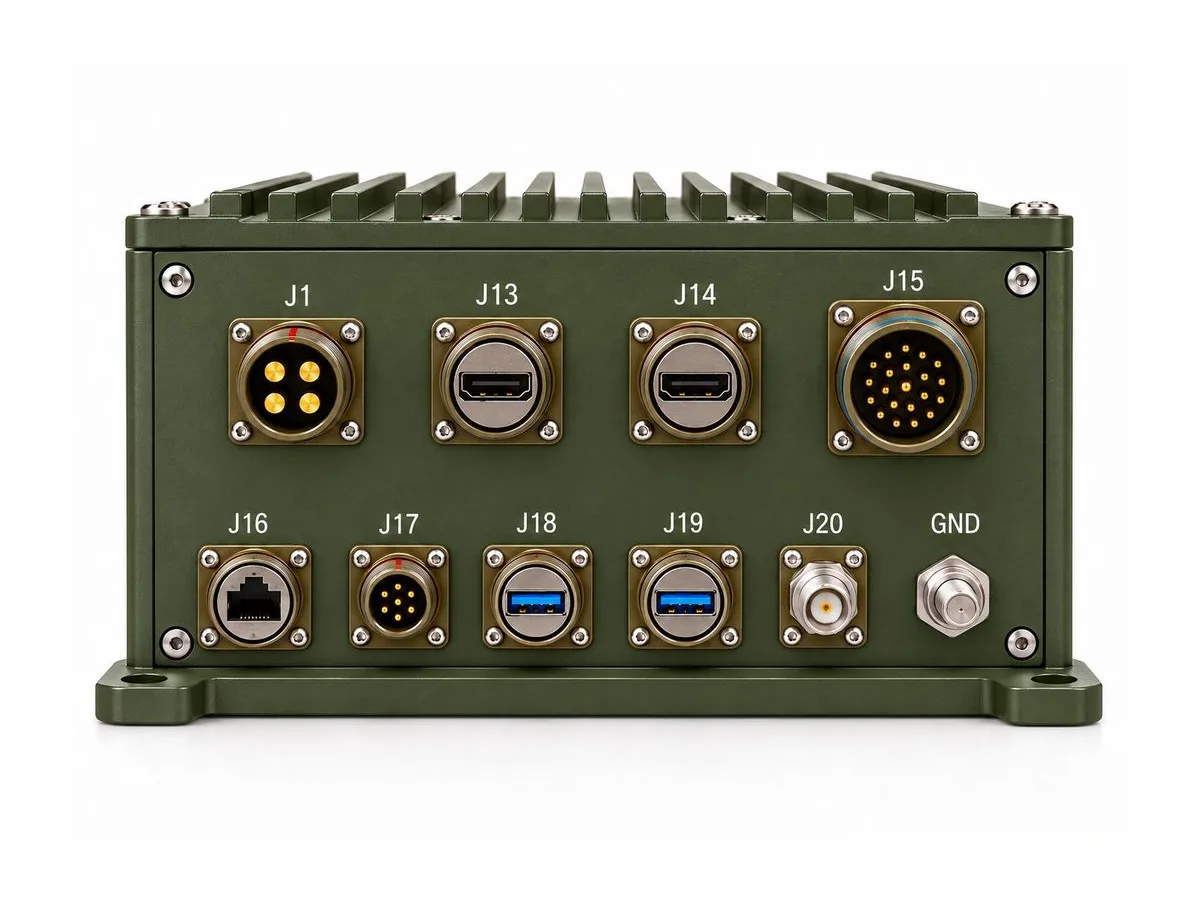

| J1 – الطاقة | 18–33 VDC (28 VDC اسمي)، MIL-STD-1275E؛ مدخل تشغيل المحرك؛ حماية من انعكاس القطبية والجهد الزائد والنبضات؛ MIL-DTL-38999 السلسلة III حجم الغلاف 13، 4 تلامسات |

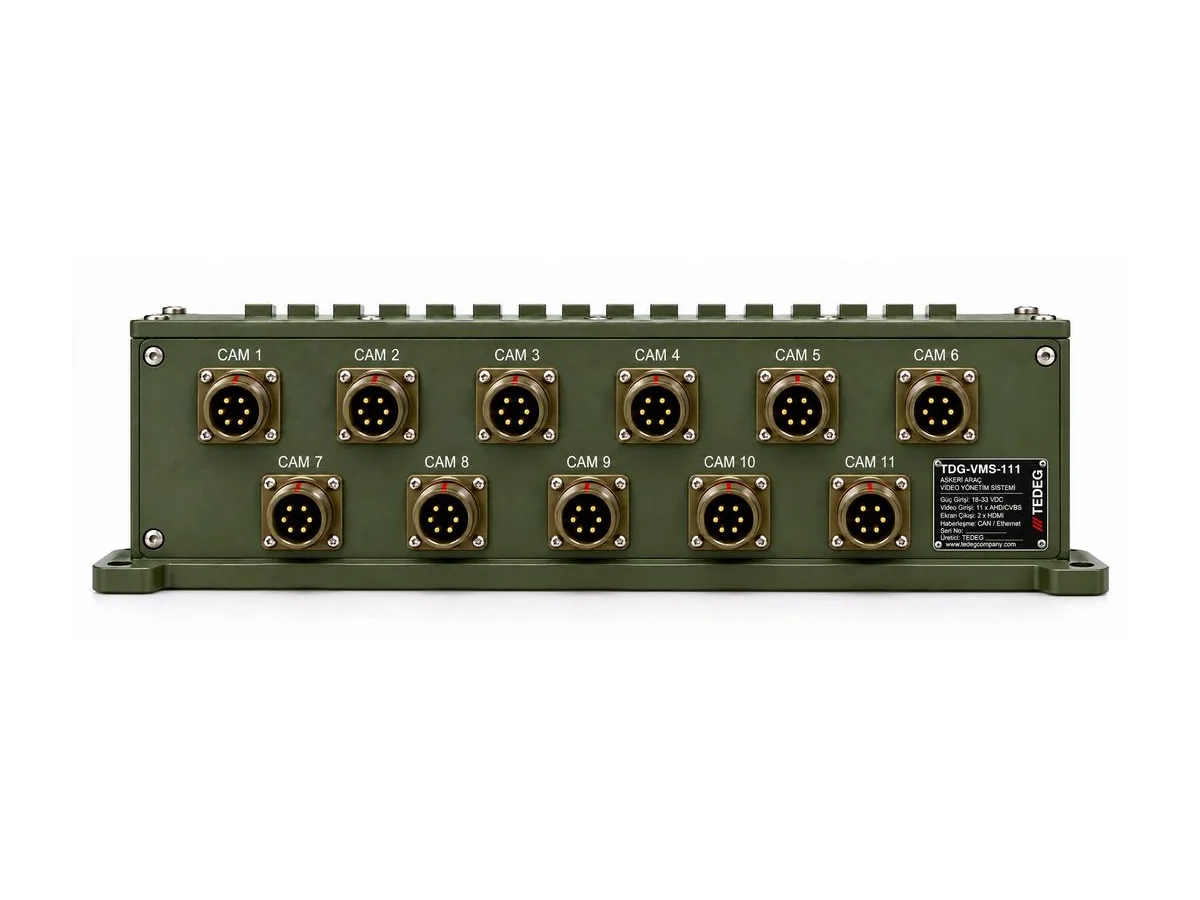

| J2…J12 – الكاميرا 1–11 | فيديو AHD/CVBS + تغذية 12 VDC + تدريع؛ MIL-DTL-38999 السلسلة III حجم الغلاف 9، 6 تلامسات؛ تلامسات مقبس على الوحدة |
| J13 / J14 – مخرج HDMI 1 / 2 | HDMI 1.4 لشاشتي السائق والقائد؛ غلاف MIL-DTL-38999 السلسلة III بإدخال HDMI |
| J15 – واجهة المركبة | 2 × CAN 2.0B (J1939 / مخصص)، 2 × RS-422/485، 8 مداخل منفصلة (6–33 V)، 4 مخارج منفصلة (0.5 A)؛ حجم الغلاف 19 |
| J16 – Ethernet | 1 × 10/100/1000BASE-T لبث RTSP والتهيئة وتحديث البرامج الثابتة؛ غلاف MIL-DTL-38999 بإدخال RJ45 |
| J17 – لوحة التحكم | CAN + 12 VDC للوحة TDG-VMS-KP ذات 8 مفاتيح مضاءة؛ حجم الغلاف 11 |
| J18 / J19 – USB 1 / 2 | USB 3.0 نوع A؛ إعادة إشارة لمس الشاشة والصيانة / تصدير التسجيلات؛ غلاف MIL-DTL-38999 بإدخال USB 3.0، بغطاء |
| J20 – هوائي GPS (-G) | TNC أنثى، 50 Ω؛ تغذية 3.3 V لهوائي GNSS نشط |
| GND | مسمار تأريض الهيكل M6 |
| استهلاك الطاقة | ≤ 25 W للوحدة الأساسية؛ ≤ 40 W مع التسجيل + الذكاء الاصطناعي؛ من دون تغذية الكاميرات (بحد أقصى 11 × 6 W = 66 W) |
في الواجهات التي تزوّد فيها الوحدة الطاقة (الكاميرا، لوحة التحكم، واجهة المركبة) يكون جانب الوحدة بتلامسات مقبس، فلا تنكشف أطراف مكهربة؛ وفي مدخل الطاقة يكون جانب الوحدة بتلامسات أطراف وقابس ضفيرة المركبة بمقابس. وتُعطى أرقام قطع الموصلات الكاملة وتعيينات الأطراف في وثيقة ضبط الواجهات (ICD).
الخصائص الميكانيكية والبيئية:
| المعلمة | القيمة |
|---|---|
| الهيكل | سبيكة ألمنيوم مشغّلة 6061-T6، غطاء علوي مزعنف بتبريد بالتوصيل؛ بلا مروحة، لا أجزاء متحركة |
| الأبعاد | 300 × 220 × 80 مم (من دون الموصلات)؛ قاعدة بشفة 328 × 248 مم |
| الوزن | ≤ 4.5 كغ (بما في ذلك SSD) |
| التركيب | 4 × فتحات شفة M8؛ طقم تركيب ماص للصدمات اختياري؛ بأي اتجاه |
| التشطيب | طلاء تحويل كيميائي خالٍ من الكروم + دهان بولي يوريثان؛ RAL 6014 أخضر ناتو قياسي، RAL 7021 أو لون العميل اختياري |
| الحماية من التسرب | IP67 (الموصلات موصولة أو مغطاة)؛ خيار مقاومة الغسل IP6K9K |
| درجة حرارة التشغيل | −40 °C … +70 °C (مستمر، بالحمل الكامل)؛ تشغيل بارد عند −40 °C من دون سخّان |
| درجة حرارة التخزين | −55 °C … +85 °C |
| الرطوبة | 95% RH، مع تكاثف (MIL-STD-810G الطريقة 507.5) |
| الاهتزاز / الصدمة | MIL-STD-810G الطريقة 514.6 (ملفات المركبات المجنزرة والمدولبة)، الطريقة 516.6 (40 g، 11 ms) |
| ظروف بيئية أخرى | الرمل والغبار (510.5)، ضباب الملح (509.5)، الارتفاع 4,572 م (500.5)، الفطريات (508.6) |
| التوافق الكهرومغناطيسي | MIL-STD-461G: CE102، CS101، CS114، CS115، CS116، RE102، RS103 (مركبة برية) |
| جودة الطاقة | MIL-STD-1275E (مركبة برية 28 VDC): التموج والنبضات والارتفاعات المفاجئة وانخفاضات الجهد |
| الموثوقية | MTBF > 50,000 ساعة (MIL-HDBK-217F، بري متنقل، +40 °C) |
الخيارات والنسخ (رموز الطلب):
| الرمز | الوصف |
|---|---|
| TDG-VMS-111 | الوحدة الأساسية: 11 مدخل كاميرا، مخرجا شاشة HDMI، تجميع 360°، مدير العرض، واجهة مركبة CAN/منفصلة |
| TDG-VMS-111-R | التسجيل: محرك تسجيل H.265 مدمج، SSD قابل للإزالة 2 TB، مستشعر G، تسجيل الأحداث |
| TDG-VMS-111-A | تحليلات الذكاء الاصطناعي: كشف الأجسام وتصنيفها، تحذير النقطة العمياء / الاقتراب، إنذارات ذكية ووسم |
| TDG-VMS-111-G | مستقبل GPS/GNSS ومنفذ هوائي؛ طابع الموقع والزمن، مصدر السرعة |
| TDG-VMS-111-N | توسعة كاميرات IP: 4 × منافذ PoE+ Gigabit (M12 بترميز X)، حتى 8 قنوات كاميرا IP إضافية |
| TDG-VMS-111-T | مدخل كاميرا حرارية: 1 × قناة كاميرا LWIR رقمية (LVDS/Ethernet)، تراكب مرئي + حراري |
| TDG-VMS-111-E | تسجيل موسّع: SSD بسعة 4 TB ونسخ احتياطي SD بسعة 2 TB |
| TDG-VMS-KP | لوحة تحكم مضاءة بثمانية مفاتيح (متوافقة مع NVIS)، موصولة عبر CAN، IP67 |
| TDG-VMS-CBL-xx | مجموعات كابلات الكاميرات والشاشات: 3 / 5 / 10 / 15 م، مدرّعة، بنهايات MIL-DTL-38999 |
| TDG-VMS-SM | طقم تركيب ماص للصدمات (4 عوازل إلاستومرية + لوحة) |
يمكن الجمع بين أحرف الخيارات (مثلًا TDG-VMS-111-RAG: تسجيل + ذكاء اصطناعي + GPS). وفي التطبيقات التي تتجاوز 11 كاميرا تضيف النسخة -N 8 قنوات كاميرا IP مع الاحتفاظ بالقنوات التناظرية الـ 11 كلها. وتُحدَّد تخطيطات العرض ونموذج المركبة ومحتوى العرض على الشاشة عبر Ethernet ببرنامج TDG-VMS Config (ويندوز). المواصفات قيم تصميم أولية للإصدار Rev. 01 وستُحدَّث مع اكتمال اختبارات التأهيل.
التطبيقات النموذجية
- المركبات القتالية المدرعة والمركبات التكتيكية المدولبة: وعي ظرفي 360° وقيادة بفتحات مغلقة
- المركبات المجنزرة والهندسية: الرؤية الخلفية، مراقبة المقطورة وحجرة الحمولة
- مركبات القيادة والسيطرة وناقلات الأفراد: مراقبة المقصورة الداخلية والمنحدر، شاشة القائد
- مركبات القوافل والدوريات: كشف الحركة والتسجيل في وضع الوقوف / المراقبة
- المنصات ذات الأبراج: كاميرا خط البرج والتكامل مع كشاف T-Light TWR
ميزة TEDEG

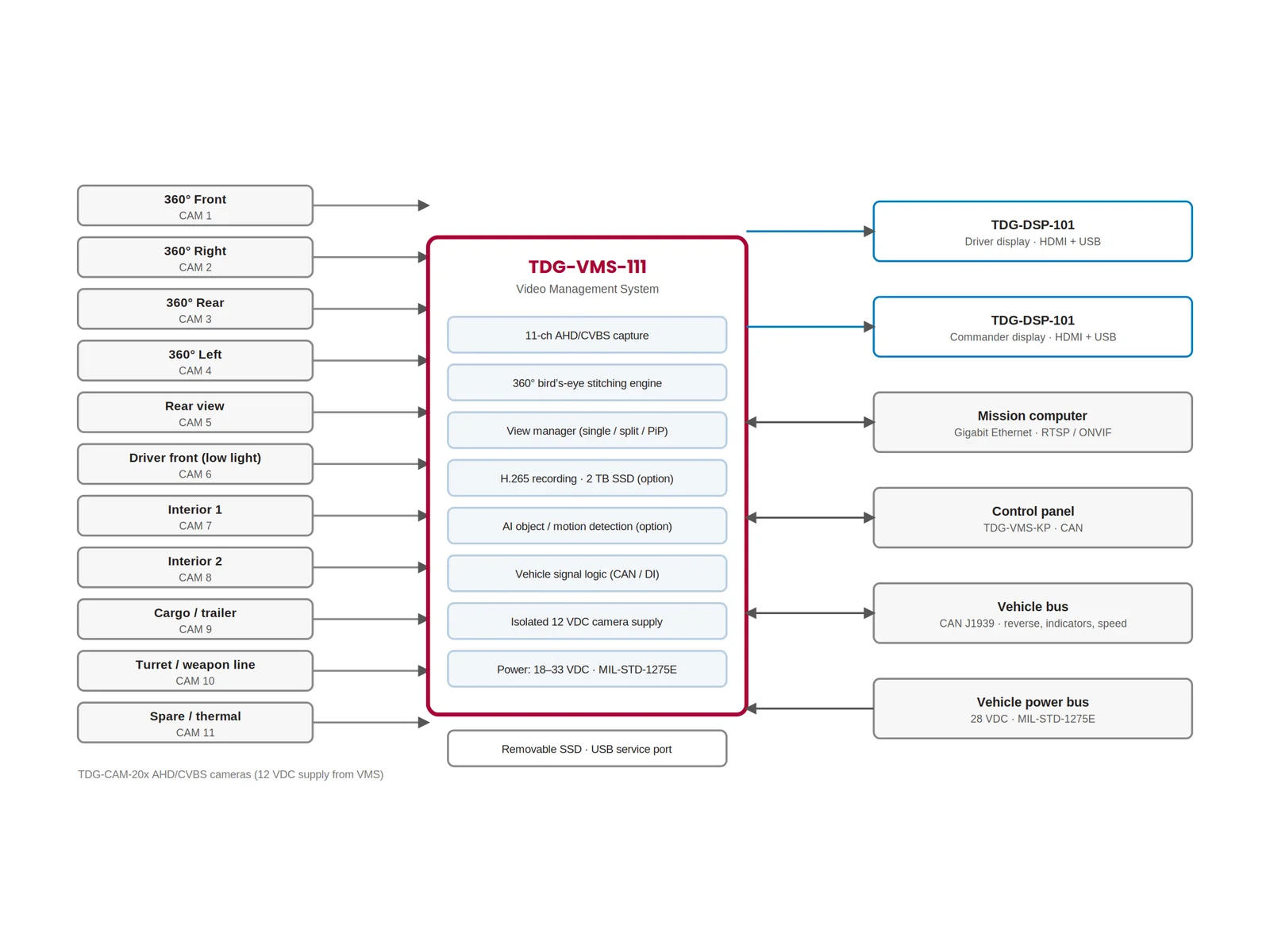

يشكّل TDG-VMS-111 محور سلسلة الرؤية في المركبة التي توفرها TEDEG من مصدر واحد: تلتقط كاميرات المركبات TDG-CAM الصورة، ويغذيها نظام إدارة الفيديو من قنواته المعزولة 12 VDC ويجمّع المشاهد ويبدّلها، وتعرض الشاشات المتينة TDG-DSP-101 النتيجة في موقعي السائق والقائد عبر عائلة كابلات MIL-DTL-38999 نفسها. وحيث تُغذّى الكاميرات من وحدة توزيع الطاقة للكاميرات SENTRA KBM، يأخذ النظام خطوط الفيديو مباشرة.
ولأن الوحدة معالج مدمج يعمل في الزمن الحقيقي لا حاسوبًا شخصيًا، فلا نظام تشغيل يحتاج إلى إقلاع أو تحصين أو ترقيع: تكون جاهزة بعد 3 ثوانٍ من تشغيل المحرك وتواصل العمل عند −40 °C من دون سخّان. والتسجيل وتحليلات الذكاء الاصطناعي وGPS وتوسعة كاميرات IP والقناة الحرارية خيارات برموز طلب على الهيكل نفسه، فيمكن للتكوين أن ينمو مع المنصة. وتُثبَّت أرقام قطع الموصلات وتعيينات الأطراف وتخطيطات العرض ونموذج المركبة معكم في وثيقة ضبط واجهات قبل الطلب، ويدعم فريق TEDEG الهندسي التكامل واختبارات القبول على المركبة.
الضمان المؤسسي: تحمل TEDEG Defence تسجيل مورّد الناتو NCAGE TM885 وتطبّق نظام إدارة جودة ISO 9001.
المواصفات
| رقم القطعة (P/N) | TDG-VMS-111 |
| مداخل الكاميرات | 11 قناة مستقلة · AHD 1080p / 720p وCVBS PAL/NTSC، كشف تلقائي لكل قناة |
| تغذية الكاميرات | 12 VDC معزول، 0.5 A لكل قناة · حماية من القصر والتيار الزائد |
| مخارج الشاشات | 2 × HDMI 1.4 (1920 × 1200 @ 60 Hz)، محتوى مستقل · 1 × CVBS |
| الرؤية 360° | تجميع علوي في الزمن الحقيقي من 4 كاميرات واسعة الزاوية · نموذج مركبة قابل للتهيئة |
| زمن الاستجابة / الإقلاع | < 80 ms من الكاميرا إلى الشاشة (عرض مفرد) · أول صورة < 3 s بعد تشغيل المحرك |
| واجهة المركبة | 2 × CAN 2.0B (J1939) · 2 × RS-422/485 · 8 مداخل منفصلة · 4 مخارج منفصلة |
| الشبكة | Gigabit Ethernet · بث RTSP / ONVIF Profile S، H.264/H.265 |
| التسجيل (الخيار -R) | H.265، 11 قناة بدقة 1080p @ 25 fps · SSD قابل للإزالة 2 TB (حتى 4 TB)، AES-256 |
| التغذية | 18–33 VDC (28 VDC اسمي)، MIL-STD-1275E · ≤ 25 W أساسي، ≤ 40 W مع التسجيل + الذكاء الاصطناعي |
| الهيكل / الحماية | ألمنيوم مشغّل 6061-T6، بلا مروحة · 300 × 220 × 80 مم · ≤ 4.5 كغ · IP67 |
| درجة حرارة التشغيل | −40 °C … +70 °C، تشغيل مستمر بالحمل الكامل |
| أساس التصميم | MIL-STD-810G بيئي · MIL-STD-461G توافق كهرومغناطيسي · MIL-STD-1275E طاقة (قيم تصميم أولية للإصدار Rev. 01) |
التوافق مع MIL-STD
MIL-STD-810G
EnvironmentalMIL-STD-461G
EMI/EMCMIL-STD-1275E
28 VDC Vehicle Electrical Systemsاطّلع على الشهادات والجودة للتعرّف على نهجنا في الاختبار والتحقق، وعلى خدمة الاختبار والتحقق لإجراء اختبارات خاصة بالبرنامج.
ورقة البيانات
منتجات ذات صلة
إلكترونيات المركبات (Vetronics)
TDG-DSP-101 شاشة مركبة متينة 10.1 بوصة
التفاصيل
إلكترونيات المركبات (Vetronics)
وحدة توزيع الطاقة للكاميرات العسكرية SENTRA KBM
التفاصيل
أنظمة كاميرات المركبات
كاميرا الرؤية الخلفية TDG-CAM-204 بتقنية VNIR Starlight (ضوء النجوم)
التفاصيلالفئة الكاملة: إلكترونيات المركبات العسكرية
الدعم الهندسي
يمكن لخدماتنا الهندسية تكييف هذا المنتج مع منصتك أو دمجه فيها أو اختباره وفق متطلبات برنامجك.
الجودة والاختبار
الأسئلة الشائعة
كم كاميرا يمكن توصيلها، وما أنواعها؟+
تضم الوحدة الأساسية 11 مدخل كاميرا مستقلًا تقبل إشارات AHD 1080p / 720p وCVBS PAL/NTSC مع كشف تلقائي لكل قناة؛ ويوفر كل مدخل أيضًا تغذية كاميرا معزولة ومحمية 12 VDC. وتضيف النسخة -N 4 منافذ PoE+ Gigabit لما يصل إلى 8 كاميرات IP، وتضيف النسخة -T قناة حرارية رقمية LWIR واحدة مع تراكب مرئي + حراري.
ما سرعة ظهور الصورة، وكم تستغرق الوحدة للإقلاع؟+
تعرض البنية المدمجة العاملة في الزمن الحقيقي الصورة الأولى بعد أقل من 3 ثوانٍ من تشغيل المحرك وتبلغ الوظائف الكاملة خلال 10 ثوانٍ. وزمن الاستجابة من الكاميرا إلى الشاشة دون 80 ms للعرض المفرد ودون 120 ms للعرض المجمّع 360°.
هل يسجّل، ولكم من الوقت؟+
التسجيل هو الخيار -R: تُسجَّل القنوات الـ 11 كلها في آن واحد بترميز H.265 بدقة 1080p @ 25 fps على SSD صناعي قابل للإزالة من فئة −40 °C مع تشفير AES-256 ونسخ احتياطي على بطاقة SD. ويستوعب SSD بسعة 2 TB نحو 60 ساعة من فيديو 1080p لـ 11 قناة؛ ويوسّع الخيار -E التخزين إلى 4 TB مع نسخ احتياطي SD بسعة 2 TB. ويشمل ذلك التسجيل الحلقي وتسجيل الأحداث بمستشعر G والمشغّل الخارجي مع مخازن مؤقتة قبل/بعد الحدث.
كيف يتصل بحاسوب المهمة أو نظام إدارة المعركة؟+
عبر منفذ Gigabit Ethernet تبث الوحدة كل قناة بصيغة RTSP / ONVIF Profile S (H.264/H.265، 1080p)، فيمكن وضع مشاهد الكاميرات كنافذة في برامج الخرائط أو نظام إدارة المعركة. ويُستخدم المنفذ نفسه للتهيئة وتحديثات البرامج الثابتة ببرنامج TDG-VMS Config.
مع أي شاشات ولوحة تحكم يعمل؟+
صُمم مخرجا HDMI لشاشتي السائق والقائد TDG-DSP-101؛ وتعود إشارة اللمس عبر منافذ USB، وتتشارك إدخالات موصلات HDMI وRJ45 وUSB عائلة كابلات TDG-DSP-101. وتتصل لوحة TDG-VMS-KP الاختيارية ذات 8 مفاتيح مضاءة (متوافقة مع NVIS، IP67) عبر CAN لاختيار العرض من دون شاشة لمس.
كيف يُغذّى بالطاقة؟+
من شبكة المركبة 28 VDC: 18–33 VDC مع مدخل تشغيل المحرك، وحماية من انعكاس القطبية والجهد الزائد والنبضات، وجودة طاقة وفق MIL-STD-1275E (التموج والنبضات والارتفاعات المفاجئة وانخفاضات الجهد). وتستهلك الوحدة ≤ 25 W (≤ 40 W مع التسجيل والذكاء الاصطناعي) من دون تغذية الكاميرات التي تصل إلى 66 W.
وفق أي معايير صُمم؟+
تحدد ورقة البيانات كأساس للتصميم طرائق MIL-STD-810G البيئية (الاهتزاز 514.6، الصدمة 516.6، الرطوبة، الرمل والغبار، ضباب الملح، الارتفاع، الفطريات) وMIL-STD-461G للتوافق الكهرومغناطيسي (CE102، CS101، CS114، CS115، CS116، RE102، RS103) وMIL-STD-1275E لجودة الطاقة، مع MTBF يتجاوز 50,000 ساعة وفق MIL-HDBK-217F. وقيم الإصدار Rev. 01 قيم تصميم أولية ستُحدَّث مع اكتمال اختبارات التأهيل؛ وإذا كان برنامجكم يتطلب أدلة اختبار، يُتفق معكم على خطة الاختبار ونطاق التقرير في مرحلة عرض السعر.
