Askeri Araç Elektrik Mimarisi: 28 VDC, MIL-STD-1275 ve Güç Dağıtımı

Askeri araç elektrik mimarisi; akü, alternatör ve yardımcı güç kaynaklarından gelen enerjinin hangi koruma katmanlarından geçerek, hangi baralar ve sigortalar üzerinden, hangi gerilim seviyelerinde görev yüklerine ulaştığını tanımlayan sistem tasarımıdır. Bu mimarinin merkezinde 28 VDC araç elektrik sistemi ve bu hattın karakteristiğini tanımlayan MIL-STD-1275 standardı bulunur. Enerjiyi tek noktada toplayıp korumalı biçimde dağıtan birim ise askeri güç dağıtım birimi (araç PDU) olarak adlandırılır.

Sivil bir kamyonda elektrik tesisatı, farlar, marş ve birkaç aksesuar için tasarlanır. Zırhlı veya taktik tekerlekli bir araçta ise aynı tesisat; görev bilgisayarı, haberleşme, çevre kameraları, kule elektroniği, sis havanı sistemi, ikaz birimi ve iklimlendirme gibi onlarca yükü ana motor çalışırken ve kapalıyken beslemek zorundadır. Bu yazı, bir sistem mühendisinin ve satın alma uzmanının bu mimariyi nasıl okuması gerektiğini katman katman anlatır. Kapsam yalnız kara araçlarıdır.

Askeri kara araçlarında baskın gerilim seviyesi 28 VDC'dir. Bunun pratik nedeni akü ve alternatör ilişkisidir: seri bağlı iki 12 V akü grubu nominal 24 V verir; alternatör bu grubu şarj ederken hat gerilimi tipik olarak 28 V civarına çıkar. Bu yüzden "24 V araç" ve "28 VDC sistem" aynı mimariyi tanımlar; ilki akünün, ikincisi çalışan hattın gerilimidir.

Bu seviyenin NATO ülkelerindeki yaygınlığı, geniş ekipman ekosistemi ve düşük gerilim güvenliği gibi gerekçelerini askeri APU ve Silent Watch rehberimizde sıraladık; burada tekrar etmiyoruz. Mimari açısından önemli olan şudur: hattaki ekipmanın tamamı aynı gerilim tanımına göre tasarlanır ve bu tanım MIL-STD-1275'tir.

MIL-STD-1275, askeri kara araçlarında 28 VDC elektrik sisteminin karakteristiğini, ekipmanın güç giriş terminalinde tanımlar. Standardın amacı iki yönlüdür: araç tasarımcısına hattın hangi sınırlar içinde kalması gerektiğini, ekipman tasarımcısına ise hattın hangi bozulmalarına dayanması gerektiğini söyler. Güncel revizyon MIL-STD-1275E'dir; eski platform şartnamelerinde 1275D'ye atıf da görülür ve iki revizyonun sınır değerleri birebir aynı değildir. Değerler her zaman projenin atıf yaptığı revizyondan okunmalıdır.

Kararlı Durum ve Dalgalanma

Standart, nominal 28 VDC hat için kararlı durum gerilim sınırlarını ve hat üzerindeki dalgalanma (ripple) seviyesini tanımlar. Ekipman bu aralığın tamamında belirtilen performansı vermek zorundadır; yalnız 28,0 V'ta çalışan bir tasarım kabul görmez.

Yükselme ve Sivri Darbeler

Alternatörden büyük bir yükün aniden ayrılması, hatta yükselme (surge) üretir. Standart bu yükselmeleri genlik ve süreyle tanımlar; örneğin 100 V'a varan, 50 ms mertebesinde darbeler ekipmanın giriş katı için boyutlandırma ölçütüdür. Endüktif yüklerin (röle, kontaktör, motor) anahtarlanmasıyla oluşan çok kısa süreli sivri darbeler (spike) ise ayrı bir sınıf olarak ele alınır. Bu iki olay, giriş filtresinin ve geçici gerilim bastırıcı elemanların seçimini doğrudan belirler.

Marş Sırasında Gerilim Düşümü

Marş motoru çalışırken hat gerilimi kısa süreliğine belirgin biçimde düşer. Standart bu düşümü de tanımlar ve ekipmanın bu süre boyunca nasıl davranacağı (çalışmaya devam etmesi, kontrollü biçimde kapanması, yeniden başlaması) platform şartnamesinde belirlenir. Görev bilgisayarı gibi yükler için bu süre genellikle yedek güç ile köprülenir.

Ters Polarite

Akü değişimi veya takviye sırasında kutupların ters bağlanması, mimarinin ayrıca ele alması gereken bir hata modudur. Standardın güncel revizyonları ters polarite durumunu da ekipmandan beklenen dayanımlar arasında sayar. Bu konunun fiziğini, koruma yöntemlerini ve seçim ölçütlerini ters polarite rehberimizde ayrıntılı anlattık.

Standardın Ekipman Tasarımına Etkisi

MIL-STD-1275, kara aracına takılan her güç ürünü için MIL-STD-461 (EMI/EMC) ve MIL-STD-810 (çevresel dayanım) kadar belirleyicidir. Üçü birlikte okunur: 1275 hattın elektriksel davranışını, 461 ürünün hatta ne kadar gürültü yayıp hattan ne kadar etkilenebileceğini, 810 ise titreşim, sıcaklık ve su gibi çevresel koşulları tanımlar. Bu ilişkiyi MIL-STD-461 ve MIL-STD-810 rehberimizde inceledik.

Bir araç elektrik mimarisini okumanın en kolay yolu, enerjinin kaynaktan yüke kadar geçtiği katmanları ayırmaktır:

Katmanlar birbirinin yerine geçmez. Örneğin her cihazın girişinde ters polarite koruması olması, akü hattındaki koruma birimini gereksiz kılmaz; cihaz korumaları yalnız o cihazı korur, alternatör ve kablo tesisatı ise akü hattındaki katmana bağımlıdır.

Çoğu taktik araçta iki akü grubu bulunur: biri marş ve araç temel sistemleri, diğeri görev yükleri için. Alternatör ana motor çalışırken her iki grubu şarj eder ve hattı besler. Araç park halindeyken harici şebekeden beslenen bir akü şarj cihazı, akülerin bakım şarjını üstlenir. Bu üç kaynağın tek bir dağıtım noktasında toplanması, mimariyi sadeleştiren en önemli karardır.

Ana motor kapalıyken görev yüklerini beslemek için iki seçenek vardır. İlki, ayrı bir yardımcı güç ünitesidir (APU); Silent Watch senaryoları ve güç sınıfı seçimi için APU rehberine bakabilirsiniz. İkincisi, kısa süreli yedek güç için enerji depolama birimidir. TEDEG'in PowerGuard EBB Ek Batarya Birimi, datasheet'ine göre 3600 F süperkapasitörle 16–32 VDC aralığında çalışır, kontak kapandıktan sonra 3 saat besleme sağlar ve durumunu CAN-Bus üzerinden raporlar. Süperkapasitör ile akü arasındaki seçimi küme içindeki ayrı bir yazıda ele alacağız.

Kaynak katmanı ile bara arasında üç koruma işlevi bulunur:

• Ters polarite koruması: Akü ters bağlandığında hattı kesmek ve alternatörü kontrollü biçimde devreden çıkarmak.
• Akü kesici: Bakım ve uzun süreli bekleme için aküleri sistemden ayırmak.
• Acil durdurma: Yangın, kısa devre veya bakım anında tüm dağıtımı tek hareketle kesmek.

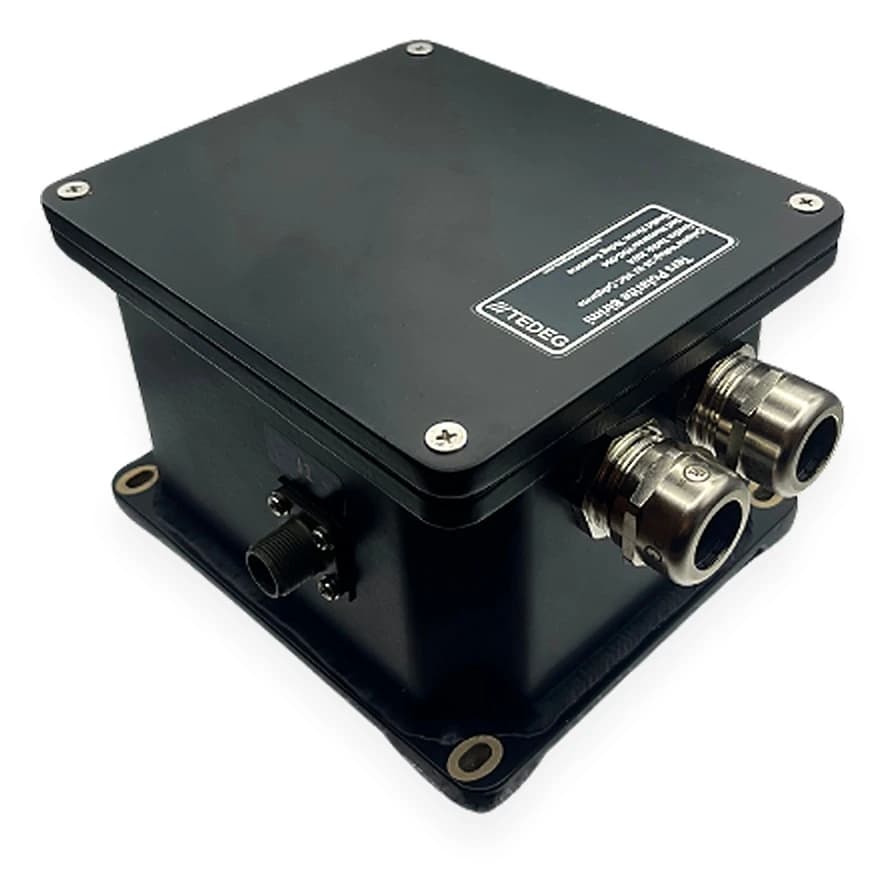

Ters polarite için TEDEG'in PowerGuard TPB-01 Ters Polarite Birimi datasheet'inde şu değerler yer alır: 12 V / 24 V DC çalışma, 500 A'e kadar akım kapasitesi, dahili diyot teknolojisiyle ters polaritede milisaniyeler içinde devre kesme ve excite sinyali kesildikten 8 saniye sonra alternatörü kapatan zaman kontrolü. Gövde IP67 sınıfındadır ve −40 °C … +120 °C için tasarlanmıştır; bu aralık, birimin motor bölmesi veya akü kutusu gibi sıcak noktalara monte edilebilmesi için önemlidir.

Akü kesici ve acil durdurma işlevleri ise çoğu zaman dağıtım biriminin içinde yer alır. Aşağıda anlatılan TDG-EDP-D0X'te acil durdurma butonu ve akü kesici panonun üzerindedir; acil durdurmaya basıldığında hem giriş hem yük kontaktörü devreden ayrılır.

Dağıtım katmanı, mimarinin fiziksel merkezidir. Üç tasarım sorusu burada yanıtlanır:

1. 1.Kaç kaynak, tek barada mı toplanacak? Akü 1, akü 2, alternatör ve şarj cihazı ayrı ayrı kablolanırsa her biri kendi korumasını ve kablo yolunu ister. Tek bir (+) ve (−) bara üzerinde toplanmaları, kablo demetini küçültür ve koruma mantığını tek noktaya alır.
2. 2.Çıkışlar nasıl korunacak? Her çıkış hattı, yükün akımına göre seçilmiş kendi sigortasıyla korunmalıdır. Böylece bir hattaki kısa devre yalnız o hattı düşürür; görev bilgisayarı, haberleşme ve kameralar çalışmaya devam eder.
3. 3.Kaynaklar ne zaman bağlanacak? Gerilim eşiklerine göre çalışan kontaktörler, aküyü derin deşarjdan korur ve hattı yalnız güvenli gerilim aralığında yüke açar.

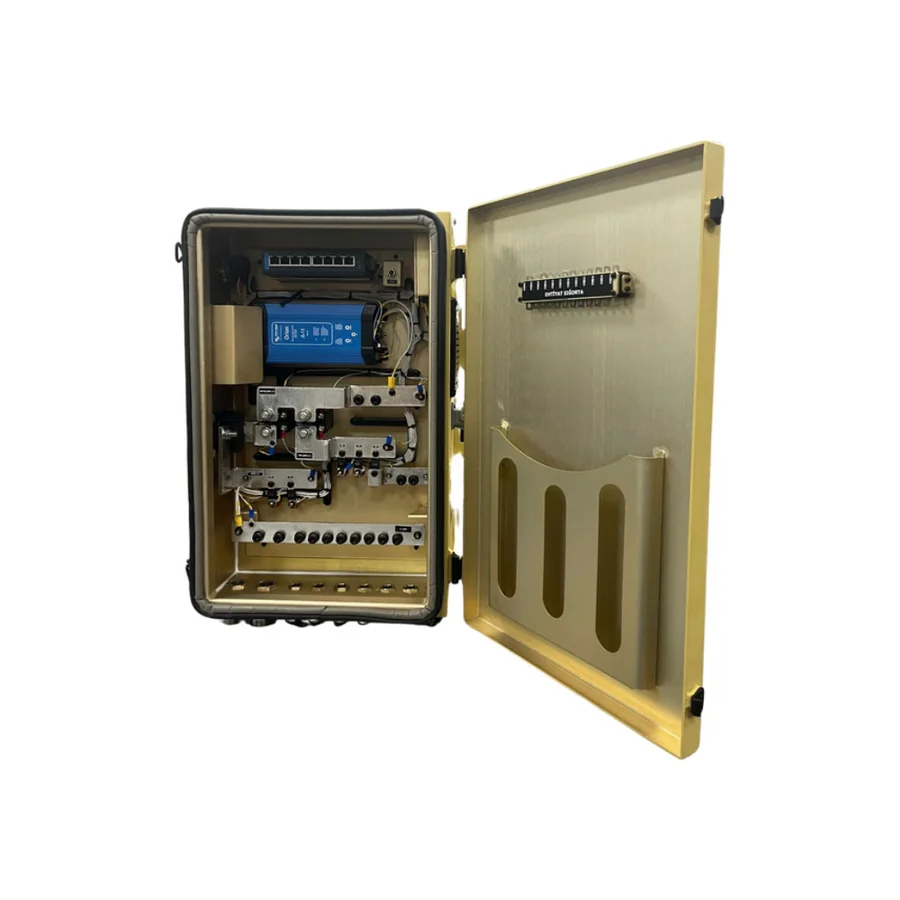

TEDEG'in TDG-EDP-D0X Askeri Araç DC Güç Dağıtım Birimi bu üç soruya datasheet değerleriyle şöyle yanıt verir:

• Girişler: 4 adet; Batarya 1, Batarya 2, alternatör ve akü şarj cihazı.
• Bara: (+) ve (−) tipte, 400 A.
• Çıkış sigortaları: MIDI tip; 30, 60 ve 100 A @28 VDC. Yedek olarak 30, 60, 100 ve 200 A değerlerinde üçer MIDI sigorta ünitede bulunur.
• Kontaktör mantığı: Giriş kontaktörü 21,5 VDC üzerinde kontağı kapatır, 21 VDC altında açılır ve aküleri ile yük kontaktörünü sistemden ayırır. Kontrol birimi, araç aküsü 11,5 VDC veya 21 VDC üzerine çıkınca devreye girer. Kontrol biriminin açılma gerilimleri sabittir; diğer eşikler ayarlanabilir ve pano içindeki bypass anahtarı eşikleri devre dışı bırakabilir.
• Gövde ve çevre: 5000 serisi alüminyum gövde, MIL-STD-810G Method 506.5 Prosedür I yağmurlama testine göre su sızdırmaz (30 dakikalık test), kablo geçişlerinde IP67 PG tip rekor, kapakta EMI conta. Termostat kontrollü iki aksiyel fan; çalışma sıcaklığı −32 °C … +52 °C; ağırlık 14 ± 2 kg.

Ayarlanabilir eşikler, aynı birimin farklı akü kimyaları ve farklı araç mimarilerine uyarlanabilmesi anlamına gelir. Sahadaki sigorta değişiminin yedeklerle ünitenin içinde çözülmesi ise bakım lojistiğini sadeleştirir. Bara kesiti, sigorta eğrisi ve kablo kesiti hesabını küme içindeki DC bara yazısında ayrıca ele alacağız.

Rack tipi PDU'lar, dış ortam panoları ve araç DC dağıtım birimleri arasındaki yapısal farkı ve otomatik kaynak geçişi (ATS) mantığını askeri PDU rehberimizde anlattık; tüm dağıtım ürünleri Güç Dağıtım Birimleri (PDU) kategorisinde listelenir.

Araçta tek bir gerilim seviyesi yoktur. Bazı kaynaklar 12 VDC verir, bazı yükler regüleli 24 VDC ister, kameralar 12 VDC'de çalışır. Dönüşüm katmanı bu seviyeleri uyarlar ve kritik yükleri hattın geçici rejimlerinden izole eder. Üç örnek:

• Dağıtım biriminin içinde 12 → 28 VDC: TDG-EDP-D0X'in dahili çeviricisi 12 VDC gelen gücü 28 VDC hatlara aktarır; gücü 500 W'tır, 12,5 VDC üzerinde çalışmaya başlar ve 12 VDC altında durur.
• Bağımsız DC-DC dönüştürücü: PowerGuard-D1000 Mil-Spec DC-DC Dönüştürücü, nominal 12 VDC (10–18 VDC) girişten regüleli 24 VDC / 1 kW sürekli çıkış üretir; girişinde ters polarite koruması ve kullanıcı tarafından değiştirilebilen 100 A hızlı sigorta bulunur.

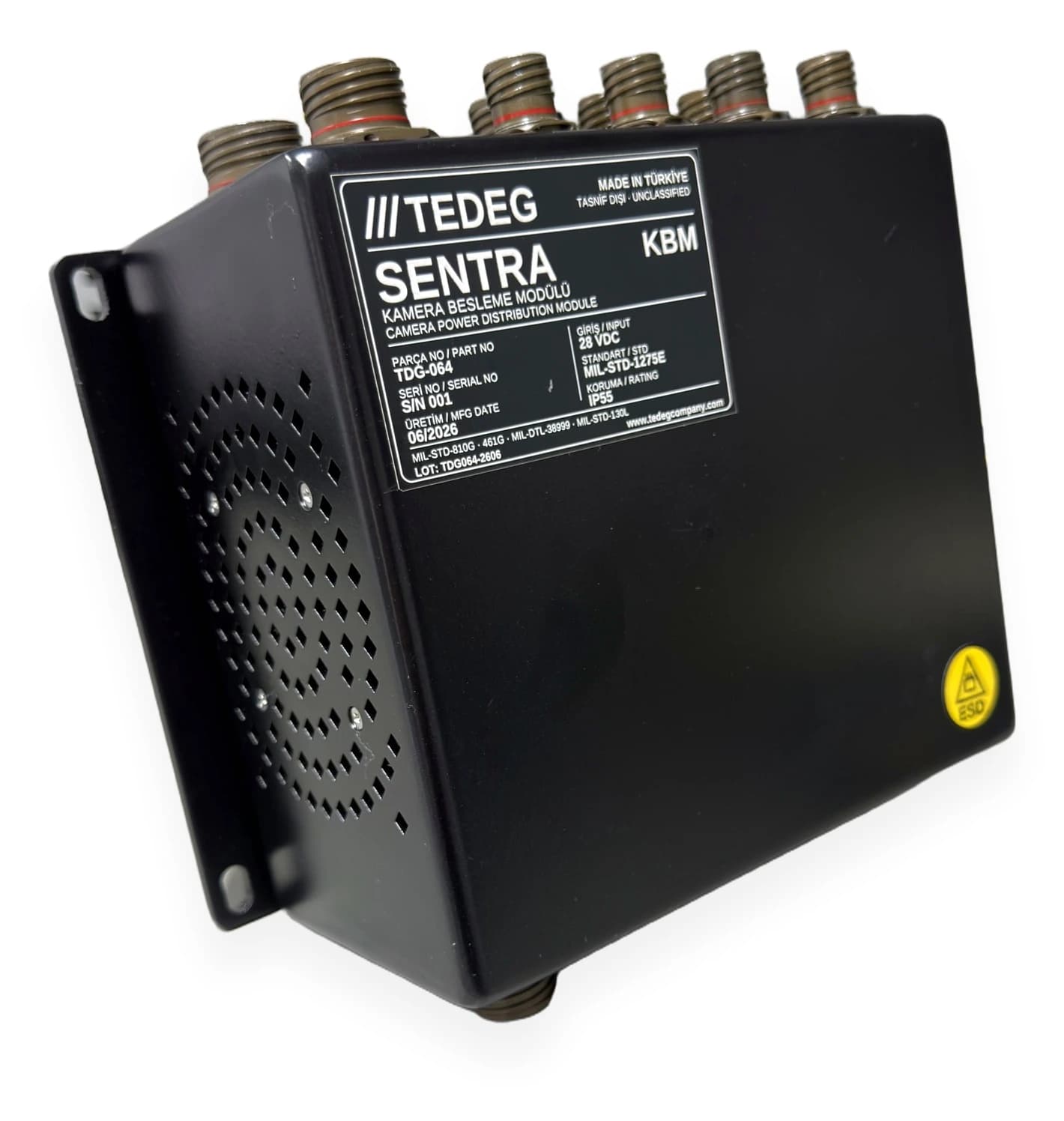

• İzole alt dağıtım: Görüntüleme paketi gibi çok sayıda küçük yükün tek tek baradan beslenmesi kablo demetini büyütür. SENTRA KBM Askeri Kamera Besleme Modülü, MIL-STD-1275E uyumlu 28 VDC girişten en az 11 adet izole 12 VDC kamera çıkışı, görev bilgisayarı için 24 VDC ±0,2 V ve en az 200 W, ekran için izole 24 VDC ve en az 25 W üretir. Girişte ters polarite koruması ve galvanik izolasyon vardır; EMI/EMC tarafında MIL-STD-461G kapsamında CE102, CS101/114/115/116, RE102 ve RS103 testleri tanımlıdır.

Galvanik izolasyonun mimari değeri şudur: izole bir çıkış, hattaki yükselme ve sivri darbeleri yüke doğrudan aktarmaz ve bir kameradaki kısa devre diğer kameraların beslemesini düşürmez. Araç elektroniği tarafındaki diğer ürünler Araç Elektroniği (Vetronik) kategorisindedir.

Mimarinin son katmanı yüklerdir ve burada yapılacak iş bir güç bütçesidir. Bütçe üç sütunla kurulur:

Bütçe yalnız toplamı değil, önceliği de içermelidir: akü gerilimi düşerken hangi yükler önce ayrılacak, hangileri son ana kadar kalacak? Bu önceliklendirme, dağıtım katmanındaki kontaktör eşikleri ve çıkış gruplamasıyla donanıma yansır.

Modern bir mimaride hattın durumu ölçülür ve kaydedilir. Araç DC tarafında bu, kontaktör eşikleri ve kaynak durumu gösterimleriyle başlar. Jeneratörle beslenen veya üzerinde AC yük taşıyan platformlarda (mobil komuta, radar aracı, shelter) ise faz gerilimlerinin izlenmesi gerekir. TEDEG'in PowerGuard Gerilim Ölçüm Ünitesi, datasheet'ine göre tek kartta 21 faza kadar (7 grup × 3 faz) gerilimi 0–300 VAC aralığında ±%1 doğrulukla ölçer, 50 / 60 Hz'de çalışır, 220 VAC ile beslenir ve verileri Ethernet (RJ45) üzerinden gerçek zamanlı aktarır; çalışma sıcaklığı −32 °C … +55 °C'dir. Bu ve benzeri birimler Güç Yönetimi ve Koruma kategorisinde yer alır.

1. 1.Giriş sayısı ve türü: Birim kaç kaynağı kabul ediyor; akü, alternatör ve şarj cihazı ayrı girişlerde mi?
2. 2.Bara akımı: Bara, sürekli yükün yanında tepe akımı ve marş anını taşıyor mu?
3. 3.Çıkış koruması: Her çıkış ayrı sigortalı mı; sigorta tipi sahada bulunabilir ve değiştirilebilir mi, yedekleri ünitede var mı?
4. 4.Kontaktör mantığı: Giriş ve yük kontaktörlerinin eşikleri belli mi; ayarlanabilir mi; bypass imkânı var mı?
5. 5.Acil durdurma ve akü kesici: İkisi de panoda mı; acil durdurma hangi kontaktörleri açıyor?
6. 6.Dönüşüm: Birim içinde 12 → 28 VDC gibi bir çevirici gerekiyor mu; gücü yeterli mi?
7. 7.Çevresel dayanım: Montaj yeri yağmura açık mı; su sızdırmazlık hangi standart ve metoda göre tanımlanmış; çalışma sıcaklığı aralığı montaj yerine uyuyor mu?
8. 8.Standart atıfları: Datasheet MIL-STD-1275, MIL-STD-461 ve MIL-STD-810 için revizyon ve metot belirtiyor mu, yoksa yalnız "uyumlu" mu diyor?

Son soru özellikle önemlidir. "Uyumlu tasarım" ile "test edildi" aynı şey değildir; teklif aşamasında hangisinin istendiği ve hangisinin sunulduğu netleştirilmelidir. Bu ayrımı nasıl doğrulayacağınızı MIL-STD rehberinde anlattık.

TEDEG Savunma, askeri kara araçlarının 28 VDC elektrik mimarisi için dağıtım, koruma, dönüşüm ve izleme katmanlarında ürün tasarlayıp üreten Ankara merkezli bir savunma sanayii firmasıdır.

Bu yazıda geçen araç mimarisi ürünleri:

• Dağıtım: TDG-EDP-D0X Askeri Araç DC Güç Dağıtım Birimi; 4 giriş, 400 A bara, MIDI sigortalı çıkışlar, dahili 12 → 28 VDC 500 W çevirici.
• Koruma: PowerGuard TPB-01 Ters Polarite Birimi; 12 / 24 V DC, 500 A'e kadar, IP67, 8 saniyelik alternatör kapama zaman kontrolü.
• Dönüşüm ve izole dağıtım: SENTRA KBM Askeri Kamera Besleme Modülü; MIL-STD-1275E uyumlu 28 VDC giriş, en az 11 izole 12 VDC kamera çıkışı.
• İzleme: PowerGuard Gerilim Ölçüm Ünitesi; 21 faza kadar, 0–300 VAC, Ethernet.

Belgeler ve kalite yönetim sistemi için Sertifikalar ve Kalite sayfasına, tüm ürünler için ürün kataloğuna bakabilirsiniz.

MIL-STD-1275E ile MIL-STD-1275D arasındaki fark nedir?

İkisi de askeri kara aracı 28 VDC hattının karakteristiğini tanımlar; E revizyonu güncel olanıdır ve bazı geçici rejim sınırları ile tanımlar D'den farklıdır. Proje şartnamesi hangi revizyona atıf yapıyorsa ekipman o revizyona göre değerlendirilmelidir; iki revizyonun değerlerini birbirinin yerine kullanmak hatalıdır.

Araç DC güç dağıtım birimi ile rack tipi PDU arasındaki fark nedir?

Araç DC dağıtım birimi, akü ve alternatör gibi DC kaynakları yüksek akımlı bir barada toplar ve 28 VDC yükleri sigortalı hatlara böler. Rack tipi PDU ise shelter veya kabin içinde 220 VAC gibi AC kaynakları kabul eder, çoğunlukla otomatik kaynak geçişi ve Ethernet izleme içerir. Aynı platformda ikisi birlikte bulunabilir: araç tarafında DC birim, görev kabininde rack PDU.

Sistem 24 V mu, 28 V mu?

Her ikisi de doğrudur. Akü grubu nominal 24 V'tur; alternatör şarj ederken hat tipik olarak 28 V civarında çalışır. Standartlar ve ekipman datasheet'leri bu nedenle hattı "28 VDC" olarak adlandırır.

Her çıkışa ayrı sigorta gerçekten gerekli mi?

Evet. Tek bir ana sigorta, bir hattaki kısa devrede tüm aracı enerjisiz bırakır. Çıkış başına sigorta, arızayı o hatla sınırlar ve kalan yüklerin çalışmasını sürdürür. Sigorta değeri, hattın kablo kesitine ve yükün akımına göre seçilir.

Alternatör çalışırken akü sistemden ayrılabilir mi?

Alternatör çalışırken akünün aniden ayrılması, hatta yüksek genlikli bir yükselme üretir ve bağlı ekipmanı zorlar. Akü kesici bu yüzden motor kapalıyken kullanılmak üzere tasarlanır; kontaktör mantığı da aküyü gerilim eşiklerine göre, kontrollü biçimde bağlar ve ayırır.

Askeri araç elektrik mimarisi beş katmanın birlikte tasarlanmasıdır: kaynaklar, koruma, dağıtım, dönüşüm ve yükler. MIL-STD-1275 bu katmanların ortak dilidir; her katmandaki ürünün hattın yükselmelerine, sivri darbelerine ve marş düşümlerine nasıl davranacağı bu standarda göre okunur. Dağıtım biriminin giriş sayısı, bara akımı, sigorta yapısı ve kontaktör eşikleri ise mimarinin sahada ne kadar bakım gerektireceğini belirler.
