Sistemas de misiles y radares de defensa aérea
Sistemas de misiles y radar — UPS militar y convertidor de 400 Hz estables hasta un factor de potencia de 0.3
Para las cargas de radar y control de tiro de bajo factor de potencia que hacen que los UPS y convertidores comerciales den alarma y se apaguen, un conjunto nacional construido en torno a un algoritmo de control y una etapa de potencia diseñados para carga capacitiva.
- Plataforma
- Unidad de control de tiro de misiles y radar de vigilancia aérea — emplazamientos fijos y móviles
- Cliente
- Integrador turco líder de sistemas de misiles y radares de defensa aérea
- Sector
- Defensa · electrónica de misiles / radar
- Año
- 2025

Cliente y contexto
Un integrador turco líder de sistemas de misiles y radares de defensa aérea acudió a TEDEG Defence mientras renovaba la infraestructura de alimentación de su radar de vigilancia aérea de nueva generación y de su unidad de control de tiro de misiles. En ambos sistemas, el transceptor del radar, la electrónica de control de tiro y las unidades de procesamiento de señal se presentan ante la red como una carga capacitiva de bajo factor de potencia, debido a sus fuentes de alimentación conmutadas y a sus condensadores de filtro. En espera y con ciclo de trabajo bajo, el factor de potencia de la carga cae hasta 0.3.
El integrador tenía dos necesidades: un UPS que mantuviera en funcionamiento las cargas del transceptor y de las consolas de 60 Hz durante un corte de alimentación, y un convertidor de frecuencia estático que generara 400 Hz a partir de la red para los subsistemas de radar y control de tiro que funcionan a 400 Hz. Ambas unidades debían diseñarse según normas militares, mantener la compatibilidad electromagnética junto al transmisor del radar y permanecer estables con este perfil de carga.
Desafío
Antes de la adquisición, el integrador había probado productos comerciales con su propio perfil de carga. Los informes de prueba y el documento de requisitos técnicos entregado a TEDEG señalaban los siguientes problemas:
- Inestabilidad con carga capacitiva: los UPS comerciales se diseñan para un factor de potencia de aproximadamente 0.8. Con la carga capacitiva de bajo factor de potencia del transceptor del radar, la tensión de salida del inversor oscilaba y la unidad daba alarma de sobrecarga o pasaba a bypass. Incluso con la potencia de la carga por debajo del límite de kVA, la corriente reactiva sobrecargaba el inversor.
- El mismo cuadro en el lado del convertidor: los convertidores industriales de 400 Hz no podían mantener la modulación de tensión y frecuencia dentro de los límites con carga capacitiva, y algunos cortaban la salida.
- Requisitos militares: ninguno de los productos probados estaba diseñado según las condiciones de entrada de MIL-STD-1399, el choque y la vibración de MIL-STD-810G ni los requisitos EMI de MIL-STD-461F; la compatibilidad electromagnética junto al transmisor del radar era un riesgo abierto.
- Calidad de la alimentación: un generador alimenta el emplazamiento móvil y una línea de red larga el emplazamiento fijo; las fluctuaciones de tensión y la distorsión armónica pasaban directamente a la carga.
- Mantenimiento: no había forma de pasar a bypass para pruebas y mantenimiento sin cortar la carga.
No existía en el mercado un UPS que fuera a la vez de grado militar y estable hasta un factor de potencia de 0.3. El integrador inició con TEDEG un programa de desarrollo para una solución diseñada en torno a este perfil de carga.
Solución de TEDEG
TEDEG Defence abordó las dos unidades en torno al mismo perfil de carga: en el MIL-UPS-2K3, la etapa inversora y el algoritmo de control se diseñaron específicamente para alimentar una carga capacitiva de bajo factor de potencia; en el lado de 400 Hz, el convertidor de frecuencia estático PowerGuard se verificó en el mismo banco de pruebas y con la misma carga de radar.
MIL-UPS-2K3 — Carga capacitiva hasta un factor de potencia de 0.3
Por qué un UPS estándar se vuelve inestable con carga capacitiva: la corriente de la carga se adelanta a la tensión, interactúa con el filtro de salida del inversor y la regulación de tensión se degrada. En el MIL-UPS-2K3, el lazo de control y la etapa de salida del inversor de alta frecuencia controlado por PWM se dimensionaron para esta corriente reactiva, de modo que la salida se mantiene como una onda senoidal pura constante de 115 VAC tanto si la carga es capacitiva, tiene bajo factor de potencia o absorbe corriente de arranque. Potencia nominal de 2.3 kVA con una potencia de salida nominal de 750 W: esa relación muestra que el diseño está dimensionado para la corriente reactiva y no para la potencia activa. La salida es de 60 Hz (±0.1 Hz) a 115 VAC ±2.5 VAC, regulación ±2%, THD inferior al 3% con carga lineal, respuesta transitoria inferior a 10 ms, y soporta 20 A de corriente de arranque durante 10 segundos. Se admiten cargas capacitivas hasta un factor de potencia de 0.3.
Entrada AFE, topología online y 30 minutos de respaldo
En una topología online de doble conversión, la carga se alimenta siempre a través del inversor, de modo que las interrupciones, fluctuaciones y ruido de la entrada nunca la alcanzan. El rectificador Active Front-End funciona con una entrada trifásica de 115 VAC ±20% (92–138 VAC) y 45–65 Hz, con un factor de potencia de entrada superior a 0.95; los cambios bruscos de tensión, los desequilibrios y los armónicos del generador o de la red se aíslan en la etapa AFE. Cuando la alimentación falla por completo, la batería VRLA de gel proporciona 30 minutos de respaldo. El bypass manual mantiene la carga alimentada durante el mantenimiento y las pruebas; las dos pantallas OLED muestran la información y la FAULT LIST, la supervisión y el encendido/apagado remoto se realizan por Ethernet (KN6) y el BIT supervisa el estado de forma continua. El diseño se basa en MIL-STD-1399, MIL-STD-810G y MIL-STD-461F; la envolvente de aluminio 5754 descansa sobre aisladores de vibración de 6 puntos y pesa 82 kg sin baterías.
Convertidor de frecuencia estático PowerGuard 400 Hz — Alimentación de radar y control de tiro
Para los subsistemas de radar y control de tiro que funcionan a 400 Hz, se genera una salida variable de 115–220 VAC y 60–400 Hz a partir de la red trifásica de 360–440 VAC y 50–60 Hz; la salida de 400 Hz se toma como 115 VAC fase-neutro en conexión estrella o 115 VAC fase-fase en conexión triángulo. La conversión es totalmente estática, sin máquina giratoria. La THD de salida es inferior al 5%, la modulación de frecuencia de 4 Hz como máximo y la modulación de tensión de 2.5 Vrms como máximo; el sistema alcanza el régimen estacionario en 200 ms y corta la salida en 100–170 ms ante sobretensión o subtensión. El convertidor se verificó en el mismo banco de pruebas con el perfil de carga de radar del integrador. El BIT, la pantalla OLED, el RS-422 y el software de escritorio por Ethernet listan las corrientes y tensiones por fase, así como las alertas de carga desequilibrada y de temperatura. Requisitos de salida según MIL-STD-1399B y MIL-STD-1399-300B, resistencia ambiental según MIL-STD-810G; −30 °C … +50 °C, 3000 m de altitud.
Resultado
La unidad de verificación se probó en la infraestructura de ensayo del integrador con el transceptor del radar y un banco de carga capacitiva; la calificación para producción en serie está en curso.
- Onda senoidal pura constante de 115 VAC con carga capacitiva hasta un factor de potencia de 0.3; las alarmas y los pasos a bypass observados con los productos probados no se repitieron.
- Las perturbaciones del generador y de la red se quedaron en la etapa AFE; con 30 minutos de respaldo, el radar y la consola siguen operativos durante un corte de alimentación.
- Las cargas de 60 Hz y 400 Hz se alimentan desde dos productos compatibles de un único proveedor, con la compatibilidad electromagnética resuelta en el diseño.
- El mantenimiento y las pruebas se realizan en bypass manual sin cortar la carga.
El integrador ha adoptado la misma arquitectura de alimentación como base para sus próximos emplazamientos de radar.
Alcance técnico
Los valores proceden de los datos técnicos de cada producto; las especificaciones completas figuran en la página del producto.
- Número de pieza (P/N)
- PG-MILUPS-2K3-115-30M
- Topología
- Online de doble conversión · entrada AFE
- Entrada
- 115 VAC ±20%, 45–65 Hz, trifásica
- Salida
- 115 VAC ±2.5 VAC, 60 Hz, senoidal pura
- Potencia
- 2.3 kVA (750 W nominal · 2.3 kW máx.)
- Autonomía
- 30 min · batería de gel VRLA
NormasMIL-STD-1399MIL-STD-810GMIL-STD-461FVer producto: Sistema UPS militar Mil-Spec PowerGuard MIL-UPS-2K3- Entrada
- Trifásica, 360–440 VAC, 50–60 Hz
- Salida
- Variable 115–220 VAC, 60–400 Hz
- Conexión
- Estrella 115 VAC (L-N) · Triángulo 115 VAC (L-L), 400 Hz
- Eficiencia
- Mínimo 85%
- THD
- Inferior al 5%
- Modulación de frecuencia
- Máx. 4 Hz
NormasMIL-STD-810GMIL-STD-1399BVer producto: Convertidor de frecuencia estático militar PowerGuard 115/200 VAC 400 Hz
Más casos de éxito

Defensa aérea · 2025

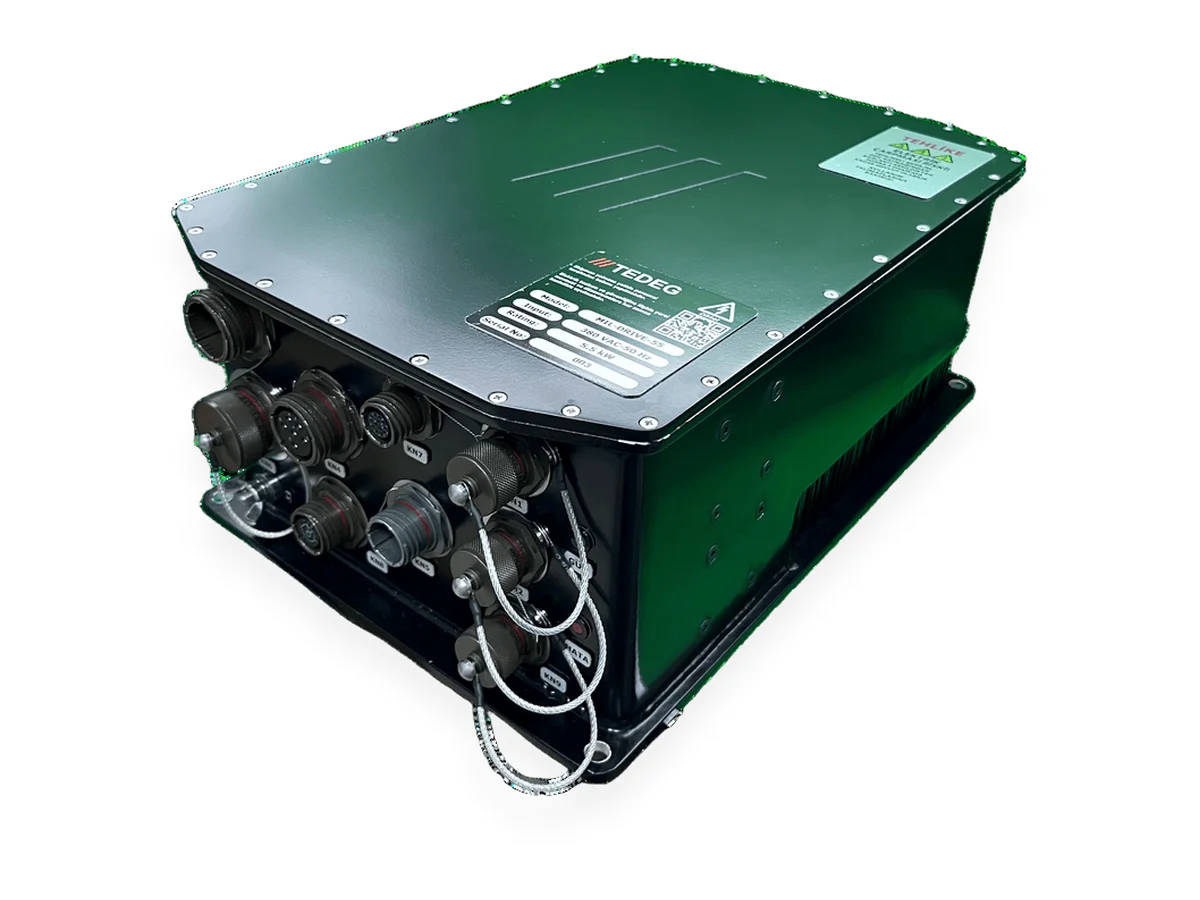

Plataforma móvil de defensa aérea — control de motores del pedestal y alimentación de frecuencia del radar
