Contenedor de mando móvil — Una PDU de 2U gestionada a distancia con doble entrada red + UPS

Un integrador turco líder de sistemas C4I se dirigió a TEDEG Defence para un programa de contenedor móvil de mando y control. El contenedor alojaba servidores de misión, conmutadores de red y enrutadores, equipos de comunicaciones y consolas de operador en armarios rack de 19 pulgadas, y en campo se alimentaba de la red o de un generador, con el respaldo de un UPS.

Una vez cerrada la disposición de los armarios, solo quedaban 2U en cada armario para la distribución de energía. Las PDU comerciales de rack que utilizaba el integrador cabían en esa altura, pero tenían una sola entrada, sus salidas no podían gestionarse a distancia y no estaban diseñadas para las temperaturas y vibraciones de campo. El integrador preparó un documento de requisitos técnicos que incluía los registros de fallos de los primeros despliegues en campo y los planos de disposición de los armarios. La solicitud era concreta: una PDU de 2U que tomara la red y el UPS por conectores separados, alimentara cargas AC y DC a la vez, gestionara sus salidas por software y soportara condiciones ambientales militares.

Los primeros despliegues en campo del contenedor y las pruebas de aceptación del integrador mostraron con claridad las limitaciones de las PDU comerciales:

• Entrada única: la PDU comercial funcionaba con una sola línea de alimentación. La conmutación entre red y UPS se realizaba con un montaje externo delante de la PDU, lo que añadía cables y puntos de conexión al armario.
• Sin intervención remota: cuando un servidor o un enrutador se bloqueaba en campo, la única forma de reiniciarlo era que un técnico fuera al contenedor y cortara su alimentación a mano. Durante una misión, eso significaba pérdida de tiempo y riesgo operativo.
• Sobretensiones y supervisión: no había descargador de sobretensiones en la entrada frente a las sobretensiones del generador y de los tendidos largos de cable en campo. La temperatura y la humedad del armario no se supervisaban, de modo que el sobrecalentamiento solo se detectaba cuando fallaba un equipo.
• Hardware fijo: la disposición de los interruptores y el reparto de salidas estaban fijados por hardware. Cada nueva configuración de contenedor obligaba a recablear o sustituir la PDU.
• Cargas AC y DC: un convertidor separado en el armario alimentaba los equipos de DC.
• Entorno: las unidades comerciales no funcionaban de forma fiable a −30 °C ni con la vibración del transporte, y no estaban diseñadas según los requisitos militares de ensayos ambientales.

El integrador decidió encargar a TEDEG una PDU militar que cumpliera todos estos requisitos dentro de la misma altura de 2U.

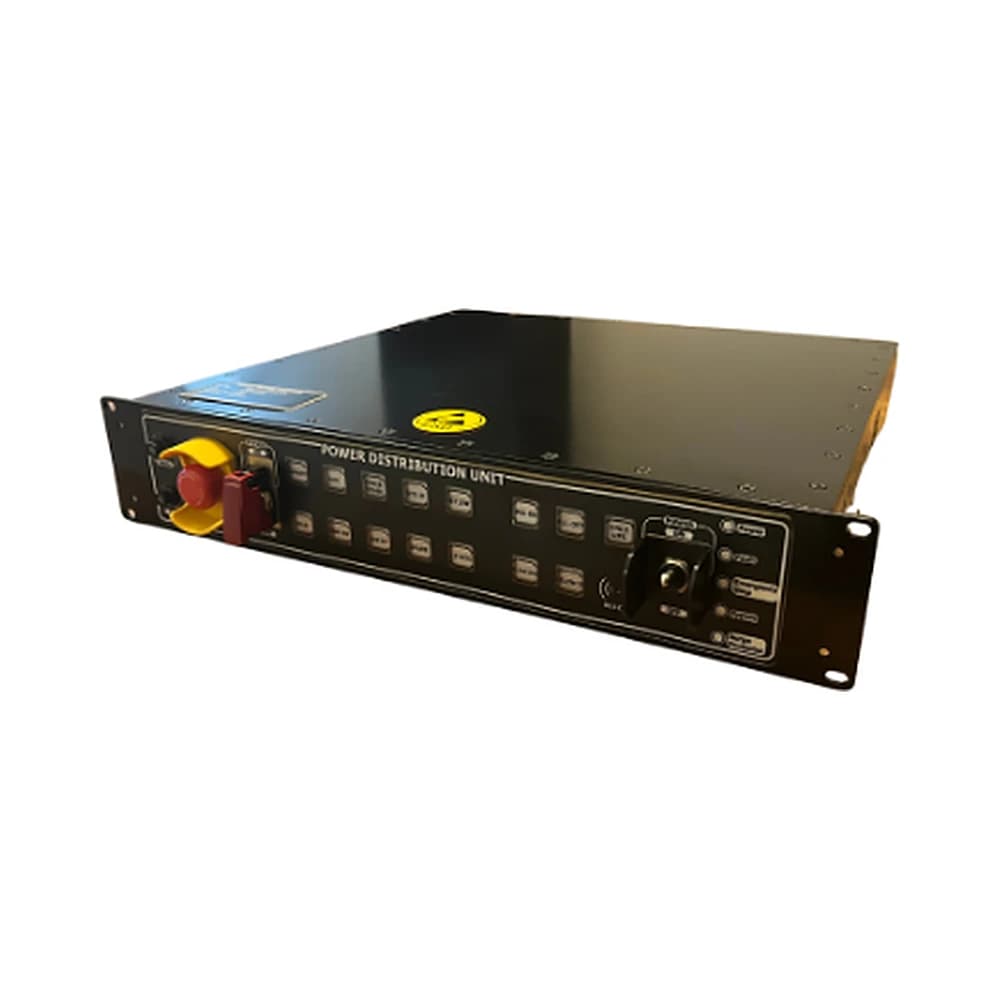

TEDEG Defence reunió los requisitos del integrador en la PowerGuard PDU-R2D4: doble entrada red + UPS, salidas AC y DC, entradas protegidas contra sobretensiones y gestión remota en una sola unidad de rack de 2U. La tensión y la corriente de salida, junto con los escenarios de salida, se configuraron según el plan de cargas del programa del contenedor.

La PDU-R2D4 se entregó al programa de contenedor de mando móvil del integrador y sustituyó a las PDU comerciales de sus armarios.

• Distribución desde dos fuentes, red + UPS, en una altura de 2U; se eliminó el montaje de conmutación externo delante de la PDU.
• 8 salidas AC + 2 DC en una sola unidad, sin necesidad de un convertidor separado para las cargas DC.
• Los equipos bloqueados pueden reiniciarse a distancia por Ethernet o RS-422, lo que reduce la necesidad de que un técnico acuda al contenedor.
• Los escenarios de salida se configuran por software de un proyecto a otro; una nueva configuración no cambia el hardware.
• El descargador de sobretensiones y la supervisión de temperatura y humedad hacen visibles los riesgos del armario antes de que se conviertan en fallos.
